Выключатель-разъединитель ВР32У-37А31220 400А 1 направ. с д/г камерами несъемная левая/правая рукоятка MAXima EKF PROxima

Выключатель-разъединитель ВР32У-37А31220 400А 1 направ. с д/г камерами несъемная левая/правая рукоятка MAXima EKF PROxima

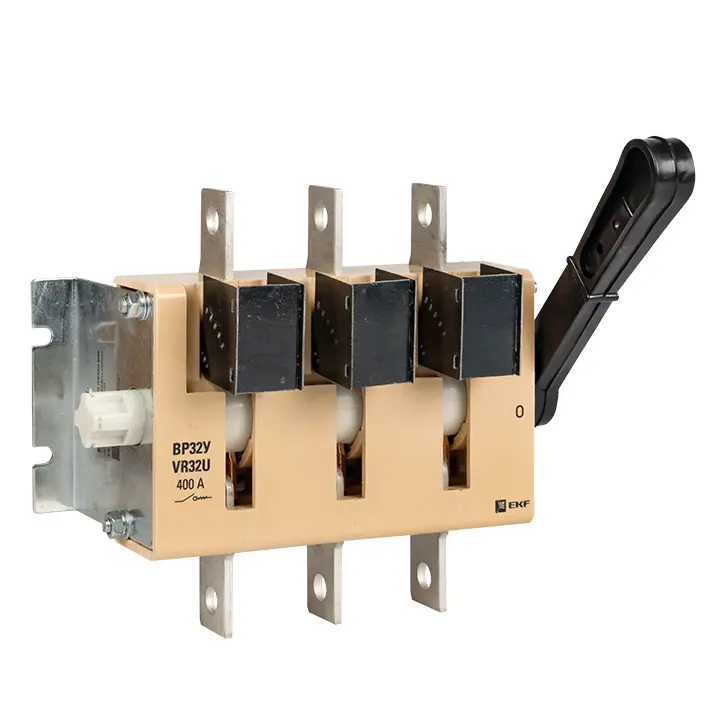

Выключатели-разъединители ВР32У (универсальные) серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц. В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости. Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа. Выпускается несколько исполнений ВР32У: • на одно и на два направления; • с несъемной рукояткой; • со съемной смещенной рукояткой.

Техническая спецификация

Статус	Регулярная
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Номин. продолжительный ток Iu	400 А
Количество полюсов	3
Номин. раб. напряжение	400...660 В
Условный номин. ток короткого замыкания Iq	22 кА
Степень защиты (IP), передняя сторона	IP00
Количество вспомогат. переключающих контактов	0
С блокировкой/запираемый (-ая)	Нет
Моторный привод встроенный	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Номинальная мощность в рабочем режиме при AC-23, 400 В	200 кВт
Номин. кратковременно выдерживаемый ток Icw	11 кА
Цвет управляющего элемента	Черный

Применение

Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:

• • в распределительных панелях ЩО-70;
• • вводно-распределительных устройствах ВРУ;
• • шкафах распределительных силовых ШРС;
• • главных распределительных щитах.

Преимущества

Наличие двойного видимого разрыва цепи

Наличие дугогасительных камер

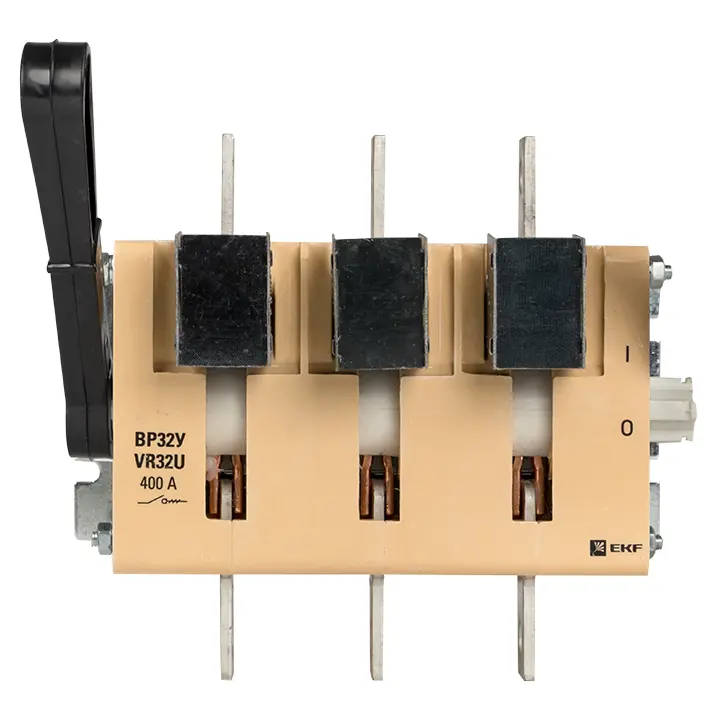

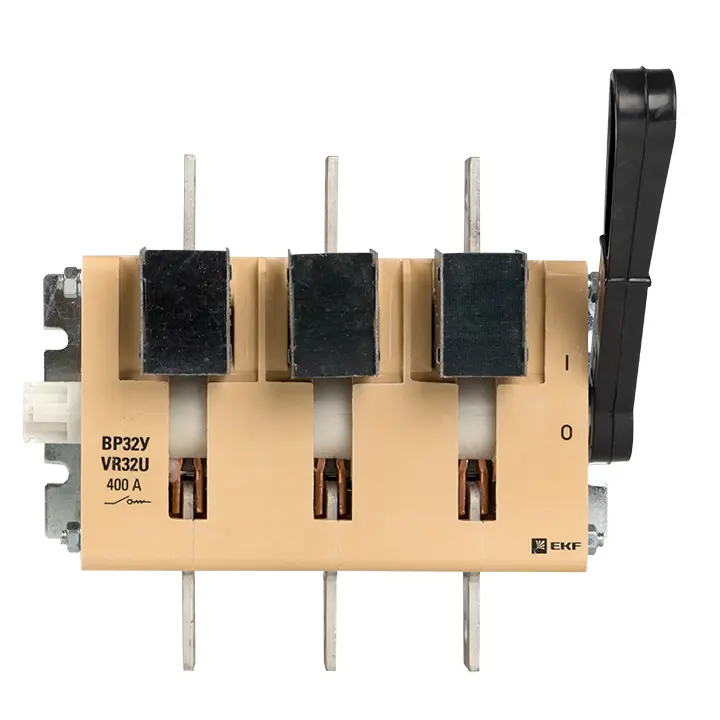

Возможность установки рукоятки как справа, так и слева от корпуса

Простота и надежность конструкции

Широкий выбор типоисполнений

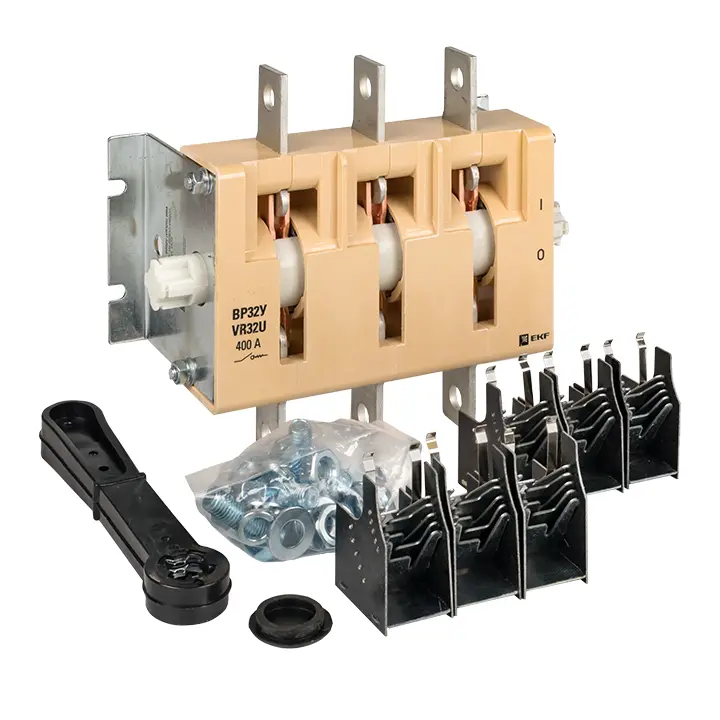

Комплектация

1. 1. Выключатель-разъединитель серии ВР32У.
2. 2. Рукоятка (съемная/несъемная).
3. 3. Дугогасительные камеры.
4. 4. Крепеж.
5. 5. Паспорт.

Документация

Мастер-каталог "Выключатели-разъединители ВРЗ2У (универсальные) серии MAXima EKF PROxima" (PDF, 2.5 МБ)

3D-модели "Выключатели-разъединители (рубильники) ВР32У MAXima" (7Z, 1.4 МБ)

Сертификат (PDF, 366.9 КБ)

Паспорт (PDF, 867.6 КБ)
