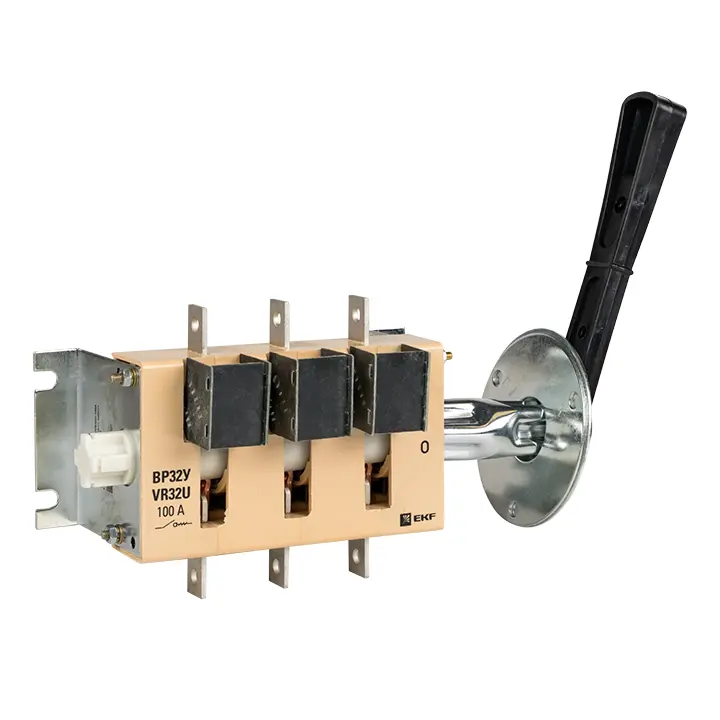

Выключатель-разъединитель ВР32У-31В31250 100А 1 направ. с д/г камерами съемная левая/правая рукоятка MAXima EKF PROxima

Выключатель-разъединитель ВР32У-31В31250 100А 1 направ. с д/г камерами съемная левая/правая рукоятка MAXima EKF PROxima.

Выключатели-разъединители ВРЭ EKF PROxima предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 500 В / 690 В (ВРЭ/ВРЭ с предохранителями) частотой 50 Гц, а также для защиты от коротких замыканий и перегрузки в моделях с плавкими предохранителями (предохранители в комплект поставки не включены). Двойной видимый разрыв цепи и прочный корпус с функцией дугогасительной камеры, выполненный из негорючего полиамида со стекловолокном, обеспечивают максимальную безопасность переключения. Фронтальная защита от прикосновений обеспечивается защитной крышкой. Применяются в качестве аварийного или главного выключателя для токов от 160 до 630 А во вводно-распределительных устройствах, распределительных и шкафах управления и др. Устанавливаются на монтажную панель. Конструктивно ВРЭ EKF PROxima состоит из трехполюсного основания с механизмом замыкания/размыкания контактов и дугогасительными камерами, прозрачной защитной крышки для визуального определения положения контактов и рукоятки. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Есть возможность установки замка для блокировки включения/отключения. Выключатели-разъединители ВРЭ EKF PROxima поставляются с передней рукояткой с возможностью выноса ее на дверцу шкафа. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO + NC

Техническая спецификация

Техническая спецификация

Статус	Регулярная
Серия	EKF
Номин. продолжительный ток Iu	100 А
Количество направлений	1
Количество полюсов	3
Условный номин. ток короткого замыкания Iq	8 кА
Степень защиты (IP), передняя сторона	IP00
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Макс. допустимое раб. напряжение Ue AC	1 000 В
С блокировкой/запираемый (-ая)	Нет
Номинальная мощность в рабочем режиме при AC-23, 400 В	80 кВт
Цвет управляющего элемента	Черный
Номин. раб. напряжение	400...690 В
Номин. кратковременно выдерживаемый ток Icw	5 кА
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Моторный привод опционально	Нет
Гарантийный срок хранения, лет	5

Комплектация

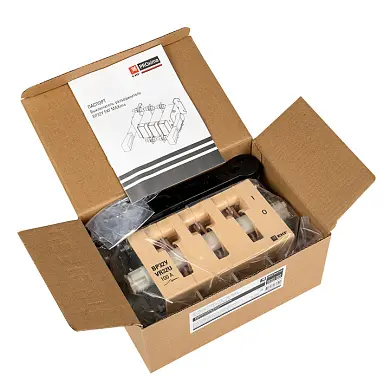

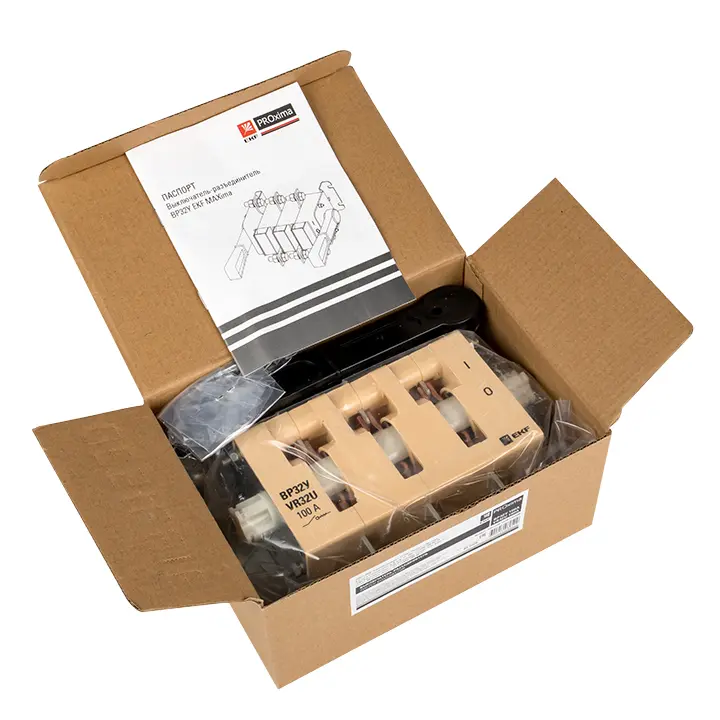

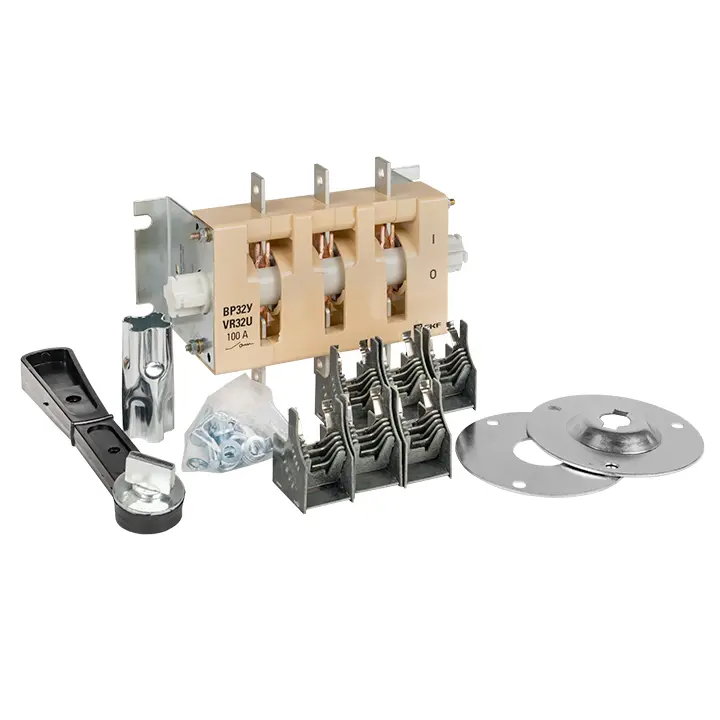

1. 1. Выключатель-разъединитель серии ВРЭ/УВРЭ.
2. 2. Паспорт. Плавкие предохранители и дополнительные устройства (контакт состояния, выносная рукоятка, замок) в комплект поставки не включены и приобретаются отдельно.
