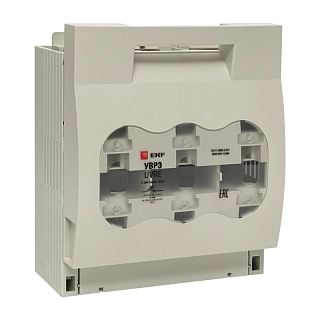

Выключатель-разъединитель УВРЭ 630А откидного типа под предохранители ППН (габ.3) EKF PROxima

Выключатель-разъединитель УВРЭ 630А откидного типа под предохранители ППН (габ.3) EKF.

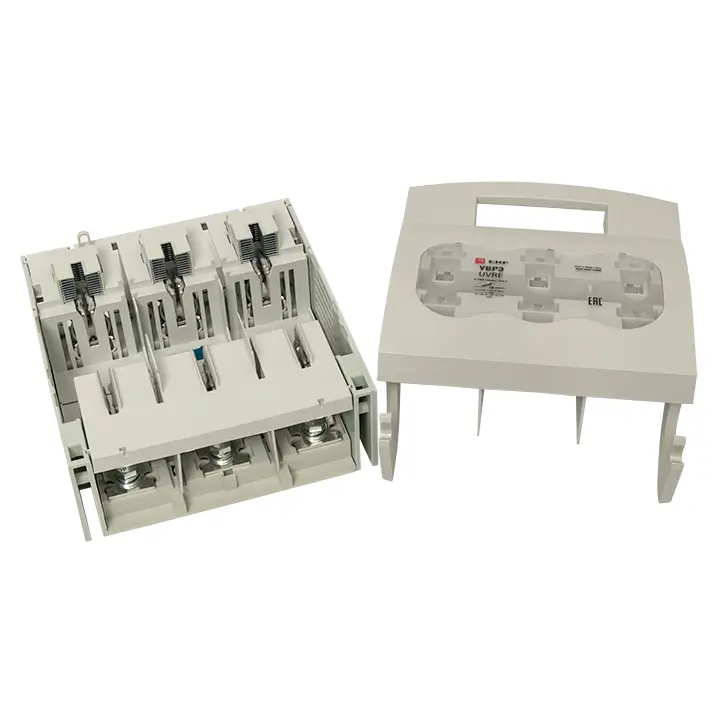

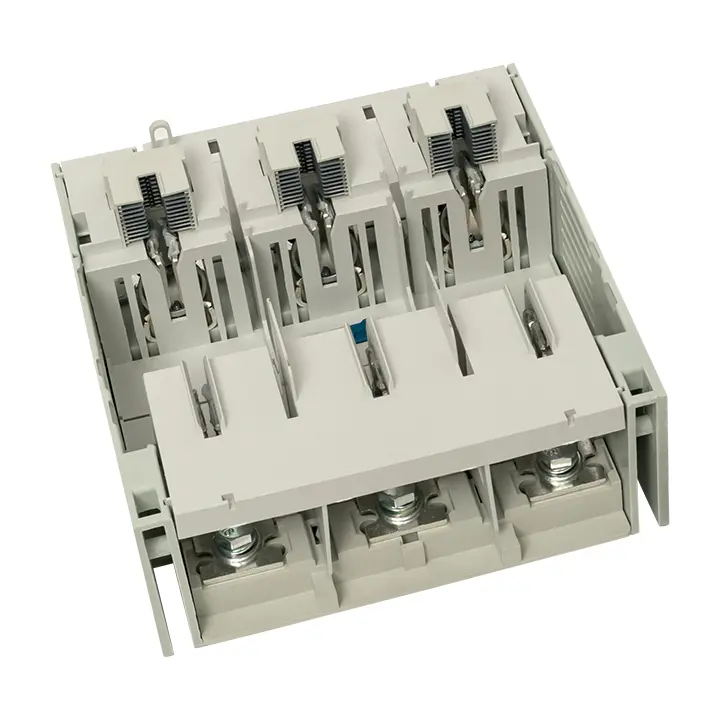

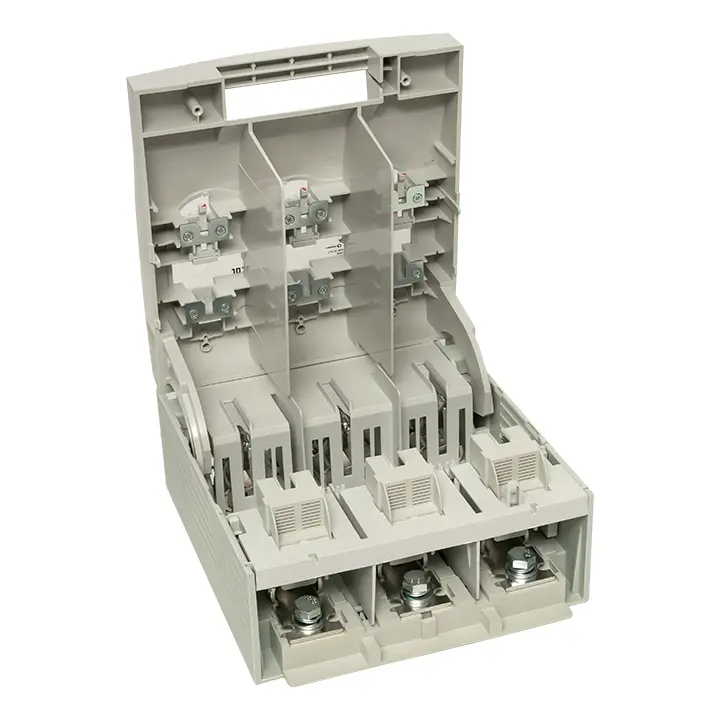

Выключатели-разъединители ВРЭ EKF PROxima предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 500 В / 690 В (ВРЭ/ВРЭ с предохранителями) частотой 50 Гц, а также для защиты от коротких замыканий и перегрузки в моделях с плавкими предохранителями (предохранители в комплект поставки не включены). Двойной видимый разрыв цепи и прочный корпус с функцией дугогасительной камеры, выполненный из негорючего полиамида со стекловолокном, обеспечивают максимальную безопасность переключения. Фронтальная защита от прикосновений обеспечивается защитной крышкой. Применяются в качестве аварийного или главного выключателя для токов от 160 до 630 А во вводно-распределительных устройствах, распределительных и шкафах управления и др. Устанавливаются на монтажную панель. Конструктивно ВРЭ EKF PROxima состоит из трехполюсного основания с механизмом замыкания/размыкания контактов и дугогасительными камерами, прозрачной защитной крышки для визуального определения положения контактов и рукоятки. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Есть возможность установки замка для блокировки включения/отключения. Выключатели-разъединители ВРЭ EKF PROxima поставляются с передней рукояткой с возможностью выноса ее на дверцу шкафа. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO + NC

Техническая спецификация

Статус	Регулярная
Серия	EKF
Номин. продолжительный ток Iu	630 А
Количество полюсов	3
Условный номин. ток короткого замыкания Iq	105 кА
Степень защиты (IP), передняя сторона	IP30
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Макс. допустимое раб. напряжение Ue AC	690 В
С блокировкой/запираемый (-ая)	Нет
Номинальная мощность в рабочем режиме при AC-23, 400 В	313 кВт
Моторный привод опционально	Нет
Номин. раб. напряжение	400...690 В
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Номин. кратковременно выдерживаемый ток Icw	18 кА
Гарантийный срок хранения, лет	7

Комплектация

1. 1. Выключатель-разъединитель серии ВРЭ/УВРЭ.
2. 2. Паспорт. Плавкие предохранители и дополнительные устройства (контакт состояния, выносная рукоятка, замок) в комплект поставки не включены и приобретаются отдельно.
