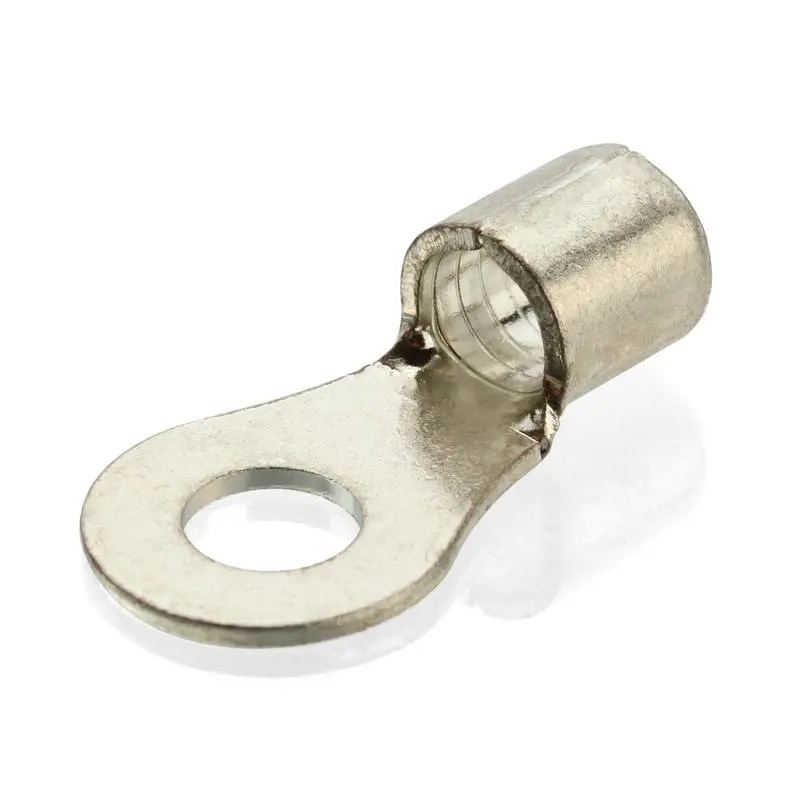

Наконечники кабельные медные под пайку ПМ (КВТ)

Артикул: -
Гарантийные характеристики (лет)
  • Срок хранения: 15
Генеральный представитель КВТ Дистрибьютор KNIPEX
Генеральный представитель КВТ Дистрибьютор KNIPEX
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
От 0.12 руб. за 1 шт
В наличии
Доставка 1-3 дня
Основные характеристики
Производитель
Модель
ПМ по ТУ 3449-033-97284872-2006
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Наконечник ПМ 1,5 - 4 (КВТ) Артикул: 59134
0.12 руб. за 1 шт
В наличии
- +
Наконечник ПМ 1,5 - 5 (КВТ) Артикул: 59135
0.12 руб. за 1 шт
В наличии
- +
Наконечник ПМ 2,5 - 4 (КВТ) Артикул: 48877
0.18 руб. за 1 шт
В наличии
- +
Наконечник ПМ 2,5 - 5 (КВТ) Артикул: 48878
0.18 руб. за 1 шт
В наличии
- +
Наконечник ПМ 2,5 - 6 (КВТ) Артикул: 66616
0.18 руб. за 1 шт
В наличии
- +
Наконечник ПМ 4 - 4 (КВТ) Артикул: 42944
0.35 руб. за 1 шт
В наличии
- +
Наконечник ПМ 4 - 5 (КВТ) Артикул: 48879
0.35 руб. за 1 шт
В наличии
- +
Наконечник ПМ 6 - 5 (КВТ) Артикул: 47862
0.47 руб. за 1 шт
В наличии
- +
Наконечник ПМ 6 - 6 (КВТ) Артикул: 48880
0.47 руб. за 1 шт
В наличии
- +
Наконечник ПМ 6 - 8 (КВТ) Артикул: 66617
0.47 руб. за 1 шт
В наличии
- +
Наконечник ПМ 10 - 6 (КВТ) Артикул: 48881
0.66 руб. за 1 шт
В наличии
- +
Наконечник ПМ 10 - 8 (КВТ) Артикул: 48882
0.66 руб. за 1 шт
В наличии
- +
Наконечник ПМ 16 - 10 (КВТ) Артикул: 66618
0.86 руб. за 1 шт
В наличии
- +
Наконечник ПМ 16 - 6 (КВТ) Артикул: 42414
0.86 руб. за 1 шт
В наличии
- +
Наконечник ПМ 16 - 8 (КВТ) Артикул: 48883
0.86 руб. за 1 шт
В наличии
- +
Наконечник ПМ 25 - 6 (КВТ) Артикул: 42780
1.16 руб. за 1 шт
В наличии
- +
Наконечник ПМ 25 - 8 (КВТ) Артикул: 48884
1.16 руб. за 1 шт
В наличии
- +
Наконечник ПМ 35 - 10 (КВТ) Артикул: 48885
1.44 руб. за 1 шт
В наличии
- +
Наконечник ПМ 35 - 8 (КВТ) Артикул: 42781
1.44 руб. за 1 шт
В наличии
- +
Наконечник ПМ 50 - 10 (КВТ) Артикул: 48886
2.36 руб. за 1 шт
В наличии
- +
Наконечник ПМ 50 - 8 (КВТ) Артикул: 41905
2.36 руб. за 1 шт
В наличии
- +
Наконечник ПМ 70 - 10 (КВТ) Артикул: 40844
2.91 руб. за 1 шт
В наличии
- +
Наконечник ПМ 95 - 10 (КВТ) Артикул: 40845
4.02 руб. за 1 шт
В наличии
- +
Наконечник ПМ 120 - 10 (КВТ) Артикул: 40846
5.65 руб. за 1 шт
В наличии
- +
Наконечник ПМ 150 - 12 (КВТ) Артикул: 40847
8.17 руб. за 1 шт
В наличии
- +
Наконечник ПМ 185 - 12 (КВТ) Артикул: 40848
10.31 руб. за 1 шт
В наличии
- +
Тип ПМ

по ТУ 3449-033-97284872-2006

  • Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами
  • Материал: листовая электротехническая медь марки М1
  • Покрытие: олово-висмутовое электролитическое лужение
  • Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
  • Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения
  • Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
  • Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
  • Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)

Наименование Сечение (мм²) Размеры (мм) размер винта
    D B L d dв??
ПМ 1.5–4

1.5

1.5

4.3 6.6 14.6 3.4 1.7

М4

ПМ 1.5–5

1.5

1.5

5.3 8.0 16.0 3.4 1.7

М5

ПМ 2.5–4

2.5

2.5

4.3 6.5 14.4 4.0 2.3

М4

ПМ 2.5–5

2.5

2.5

5.3 9.5 17.0 4.0 2.3

М5

ПМ 2.5–6

2.5

2.5

6.4 12.0 21.8 4.0 2.3

М6

ПМ 4–4

4

4

4.3 8.0 18.0 5.0 3.0

М4

ПМ 4–5

4

4

5.3 8.0 18.0 5.0 3.0

М5

ПМ 6–5

6

6

5.3 9.5 19.5 5.5 3.4

М5

ПМ 6–6

6

6

6.4 12.0 22.5 5.5 3.4

М6

ПМ 6–8

6

6

8.4 15.0 27.0 5.5 3.4

М8

ПМ 10–6

10

10

6.4 15.0 30.0 7.2 4.7

М6

ПМ 10–8

10

10

8.4 15.0 29.5 7.2 4.7

М8

ПМ 16–6

16

16

6.4 12.0 30.0 9.0 6.0

М6

ПМ 16–8

16

16

8.4 16.0 32.5 9.0 6.0

М8

ПМ 16–10

16

16

10.5 16.0 32.5 9.0 6.0

М10

ПМ 25–6

35

25

6.4 16.5 34.0 11.5 8.0

М6

ПМ 25–8

35

25

8.4 16.5 34.0 11.5 8.0

М8

ПМ 35–8

50

35

8.4 22.0 42.5 13.4 9.5

М8

ПМ 35–10

50

35

10.5 22.0 43.0 13.4 9.5

М10

ПМ 50–8

70

50

8.4 22.0 50.0 15.5 11.5

М8

ПМ 50–10

70

50

10.5 22.0 50.0 15.5 11.5

М10

ПМ 70–10

95

70

10.5 24.0 50.5 17.5 13.5

М10

ПМ 95–10

120

95

10.5 27.0 54.5 19.5 15.0

М10

ПМ 120–10

150

120

10.5 29.0 56.0 22.0 17.0

М10

ПМ 150–12

185

150

12.8 36.5 66.0 26.0 19.3

М12

ПМ 185–12

240

185

12.8 39.0 68.5 28.0 21.0

М12


Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 15
  • Гарантийный срок эксплуатации: 15
  • Срок службы: 40
