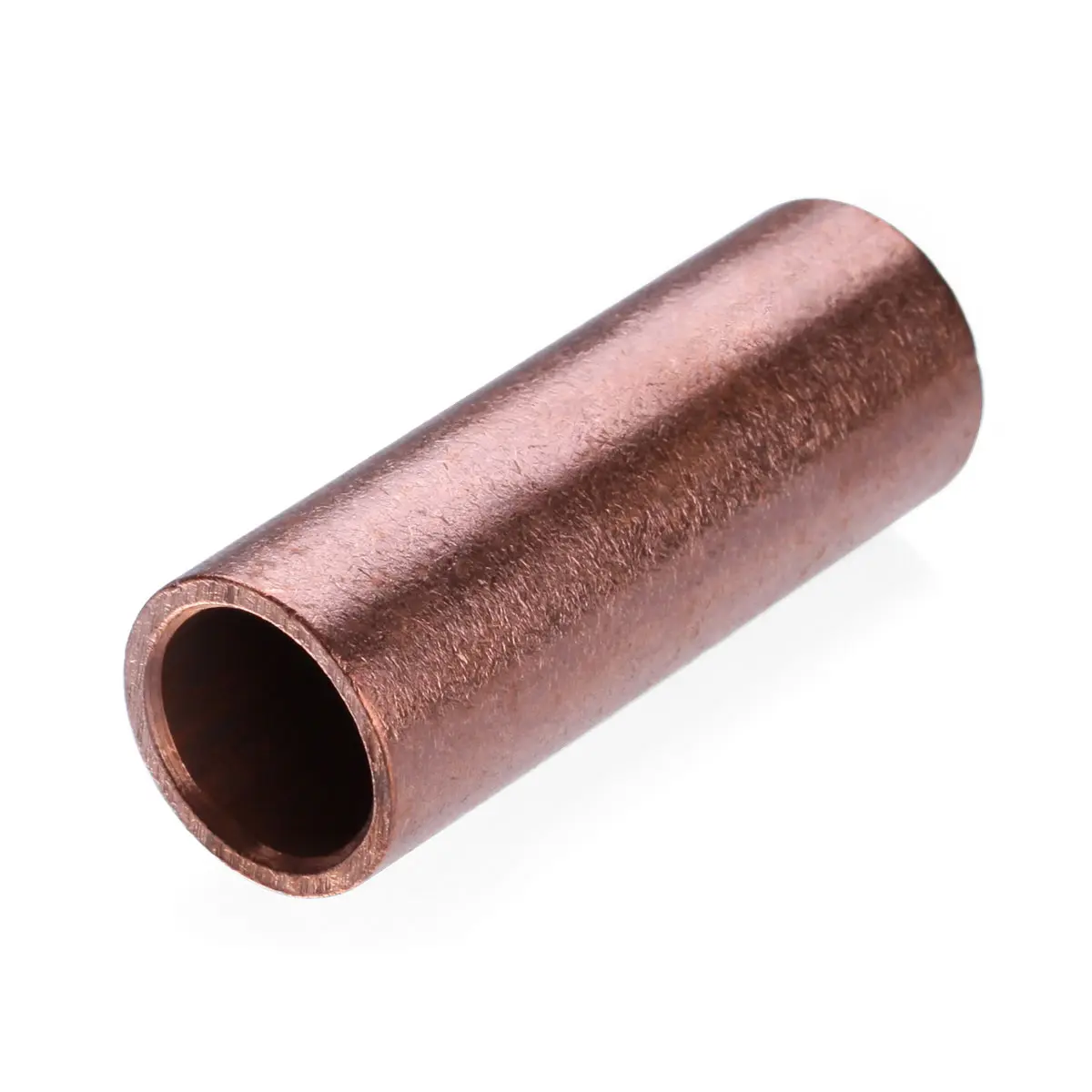

Гильзы медные под опрессовку ГМ (КВТ)

ГМ (ГОСТ 23469.3-79)

• Пред­наз­на­че­ны для соединения опрессовкой медных ка­бе­лей и про­во­дов
• Материал: электротехническая медь мар­ки М2
• Рабочее напряжение: до 10 кВ
• Гильзы имеют сквозную конструкцию
• Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
• Внутренний и внешний диаметры гильз ГОСТ 23469 соответствуют размерам труб, из которых изготавливаются наконечники ГОСТ 7386
• Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице
• Специальная серия высокоточных матриц MW-образной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»
• Комплексное решение от производителя:
  • кабельные наконечники и гильзы
  • инструмент и матрицы для опрессовки
  • рекомендации по технология монтажа

Эксплуатационно-гарантийные сроки

• Гарантийный срок хранения 5  лет
• Гарантийный срок эксплуатации 5  лет
• Срок службы 25  лет

Какие гильзы выбрать: ГМЛ или ГМЛ(о)?

• Линейка медных гильз ГМЛ охватывает диапазон от 2.5 до 240(300) мм². Гильзы ГМЛ (о) перекрывают диапазон сечений от 1.5 до 25 мм². Поэтому, если говорить о выборе и сравнении, то это касается исключительно диапазона мелких сечений. Основное отличие двух типов гильз конструктивное. Соединители ГМЛо имеют разделительный стопор, расположенный по центру гильзы. Помимо наличия стопора, образующего естественный уступ и ограничивающего заведение провода в гильзу глубже, чем это необходимо, на месте стопора присутствуют два контрольных окна позволяющих визуально проконтролировать заход и состояние жил до и после опрессовки. Наличие разделительного стопора и визуального контроля уменьшает число монтажных ошибок и не позволяет, к примеру, завести жилу с одной стороны гильзы на 2/3 длины, а с другой на 1/3. Благодаря перегородке жилы соединяемых кабелей встретятся ровно по центру гильзы, что будет гарантировать качество опрессованного соединения. При монтаже обыкновенных гильз ГМЛ сквозной конструкции по ГОСТ 23469.3-79, необходимо предварительно замерить длину снимаемой изоляции в половину длины гильзы, или, что уж совсем плохо и непрофессионально, действовать «на глазок» Еще одним преимуществом гильз ГМЛ (о) является их компактность: длина данных гильз меньше чем длина гильз ГМЛ. Однако, это ни коим образом не влияет на механическую прочность и качество контакта после опрессовки. Просто необходимая и оптимальная длина более точно рассчитана. Как известно, размеры монтируемого соединения являются немаловажным фактором, определяющим возможность или невозможность соединения и подключения в каждом конкретном случае. Также за счет меньшей материалоемкости гильзы ГМЛ (о) дешевле, чем аналоги серии ГМЛ.

Клиновидная и шестигранная опрессовка – какая лучше?

• Шестигранная опрессовка эффективна тогда, когда внешний диаметр жилы хорошо подогнан к внутреннему диаметру хвостовика наконечника. Опрессованное шестигранником соединение обладает значительной механической прочностью и обеспечивает большую площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник практически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, максимально приближенный к естественной форме кабеля. Клиновидная (точечная) опрессовка хороша в тех случаях, когда внутренний диаметр хвостовика наконечника превышает размер кабельной жилы или когда требуется опрессовать моножилу. Определенным преимуществом клиновидных матриц является их универсальность. Так прессами ПМУ-120 или ПМУ-240 «КВТ» можно опрессовать практически любые наконечники любой серии и стандарта.
