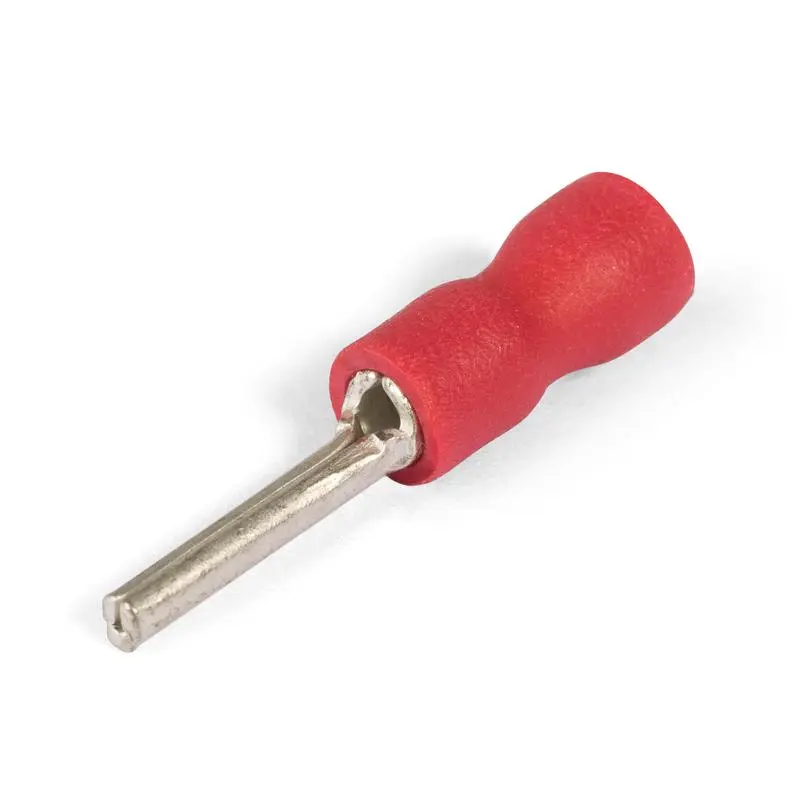

Наконечники штыревые круглые изолированные НШКИ

по ТУ 3424-001-59861269-2004

• Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования
• Мультидиапазонная альтернатива втулочным наконечникам.
• Всего 3 размера штыревых наконечников заменяют 9 размеров втулочных
• Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
• Термостойкость изоляции: 75 °C
• Материал наконечника: медь марки М1
• Покрытие наконечника: электролитическое лужение
• Максимальное напряжение: 690 В
• Особенности конструкции:
  • исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
  • незаваренный стыковой шов на трубной контактной части наконечников
  • поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
• Расширенные мультиразмерные диапазоны опрессовки
• Опрессовка проводника поверх изолирующей манжеты

Наименование	Сечение (мм²)	Ток (А)	L(мм)	L1(мм)	P(мм)	d1(мм)	B(мм)
НШКИ 1.5–12	0.25–1.5	19	24.0	12.0	12.0	1.7	2.0
НШКИ 2.5–12	1.0–2.5	27	24.0	12.0	12.0	2.3	1.8
НШКИ 6.0–13	2.5–6.0	48	28.0	13.0	15.0	3.4	2.9

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
