Устройство АВР ТСM-100/100А 3р EKF PROxima

Видео

Артикул: ats-tsm-100A-3p-pro

(1)

Консультация уже решила задачи более 5000 клиентов в 2025-м

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

2 377.40 руб. за 1 шт

Под заказ

Заказать товар

Сравнить

Подробнее о доставке

Основные характеристики

Производитель

EKF

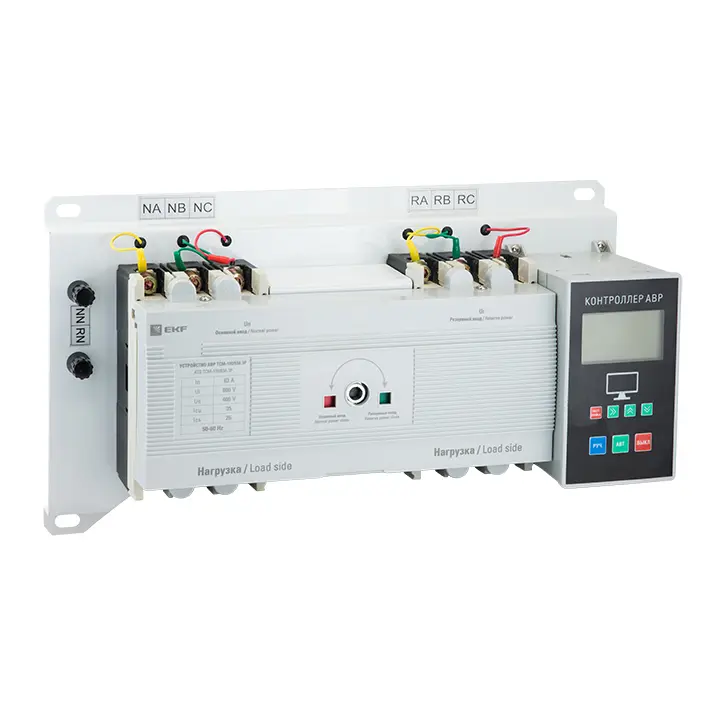

Устройство АВР ТСM-100/100А 3р EKF PROxima

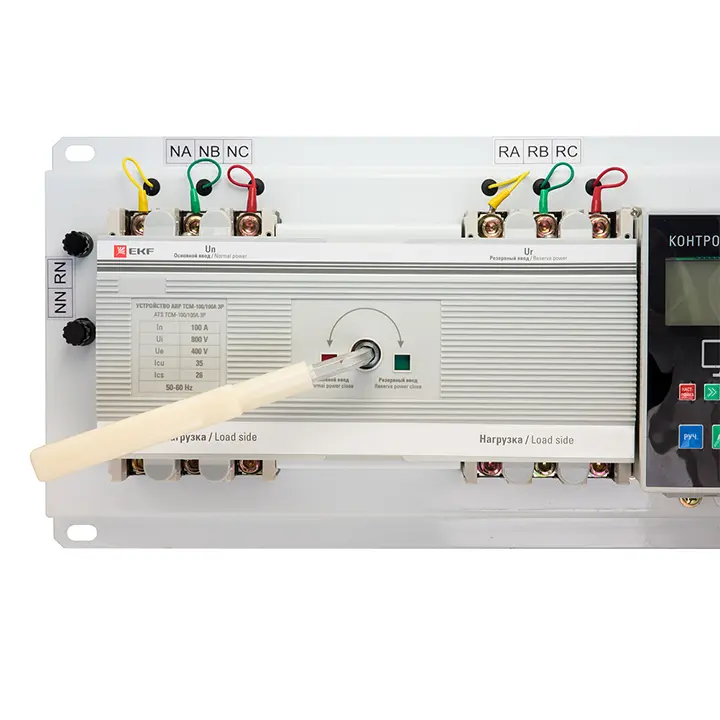

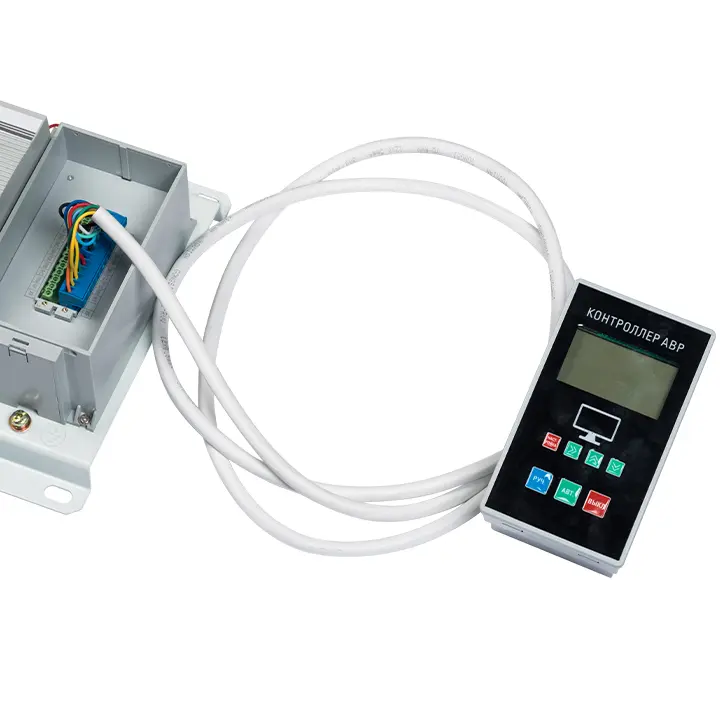

Устройство АВР ТСP1 EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Конструкция и принцип действия: Устройство АВР ТСP1 EKF PROxima выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены. В металлическом корпусе блока управления смонтирован электромотор приводной механизм и реле управления. Реле управления запитано от линии L3 основного ввода. При наличии напряжения на линии L3 основного ввода реле управления подает напряжение на электромотор, который обеспечивает замыкание контактных групп основного ввода и отключается концевым выключателем после замыкания главных контактов. Попытка ручного переключения ввода приведет к включению электромотора управления, который вернет питание от основного ввода. При пропадании напряжения на основном вводе реле управления подаст напряжение от резервного ввода на электромотор управления. Работа устройства АВР от резервного ввода аналогична работе устройства АВР от основного ввода. При появлении напряжения на основном вводе устройство АВР автоматически переключится на основной ввод.

Техническая спецификация

Статус	Регулярная
Номин. ток	100 А
Ширина	420 мм
Высота	240 мм
Глубина	140 мм
Модульное исполнение	Нет
Количество полюсов	3
Защита от перегрузки	100...100 А
С функцией защиты от утечки в землю	Нет
Мощность на размыкание (IEC947, Icu, 400 В)	20 кА
Номинальное напряжение в сети перемен. тока AC 50 Гц	400 В
С тепловой защитой	Да

Применение

Обязательное резервирование нагрузки для потребителей I категории:
• больницы;
• крупное металлургическое производство (пример, доменная печь, установки непрерывной разливки стали);
• транспортная инфраструктура;
• объекты Министерства обороны;
• тепловые станции;
• противопожарные системы;
• сельскохозяйственные фермы.
Желательное применение АВР для потребителей II категории:
• Сборочный конвейер автозавода, других производств;
• Административные здания;
• В качестве вводных автоматических выключателей в электрощите;
• Для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов
