Устройство АВР ТСР1 250А 3Р 230В EKF PROxima

Видео

Артикул: ats-tsr1-250A-3p-pro

(0)

Консультация уже решила задачи более 5000 клиентов в 2025-м

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

1 725.88 руб. за 1 шт

Под заказ

Заказать товар

Сравнить

Подробнее о доставке

Основные характеристики

Производитель

EKF

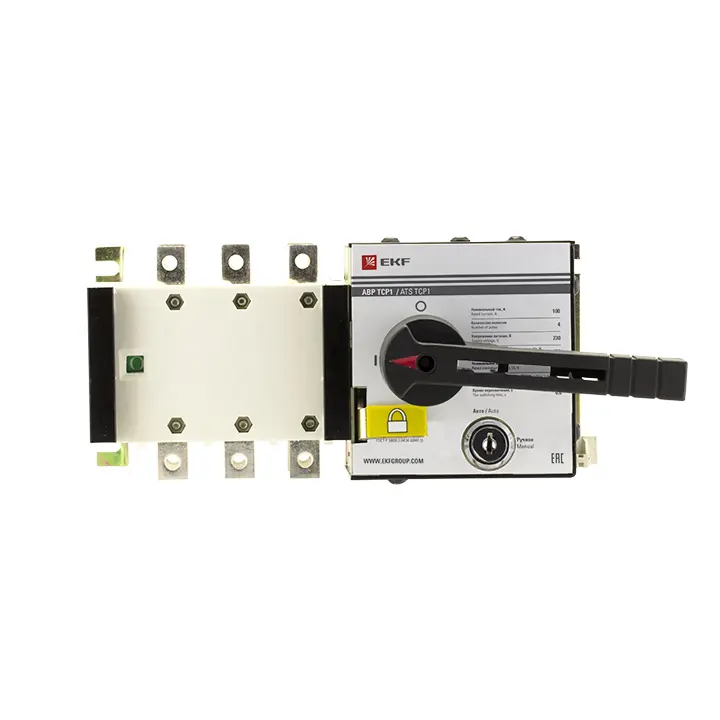

Устройство АВР ТСР1 250А 3Р 230В EKF PROxima

Устройство АВР ТСP1 EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Конструкция и принцип действия: Устройство АВР ТСP1 EKF PROxima выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены. В металлическом корпусе блока управления смонтирован электромотор приводной механизм и реле управления. Реле управления запитано от линии L3 основного ввода. При наличии напряжения на линии L3 основного ввода реле управления подает напряжение на электромотор, который обеспечивает замыкание контактных групп основного ввода и отключается концевым выключателем после замыкания главных контактов. Попытка ручного переключения ввода приведет к включению электромотора управления, который вернет питание от основного ввода. При пропадании напряжения на основном вводе реле управления подаст напряжение от резервного ввода на электромотор управления. Работа устройства АВР от резервного ввода аналогична работе устройства АВР от основного ввода. При появлении напряжения на основном вводе устройство АВР автоматически переключится на основной ввод.

Применение

Обязательное резервирование нагрузки для потребителей I категории:
• больницы;
• крупное металлургическое производство (например, доменная печь, установки
непрерывной разливки стали);
• транспортная инфраструктура;
• объекты Министерства обороны;
• тепловые станции;
• противопожарные системы;
• сельскохозяйственные фермы.
Желательное применение АВР для потребителей II категории:
• сборочный конвейер автозавода, других производств;
• административные здания;
• в качестве вводных автоматических выключателей в электрощите;
• для обеспечения объектов гражданского жилого строительства, коммерческих
строительных объектов.

Техническая спецификация

Статус	Регулярная
Степень защиты (NEMA), лицевая сторона	Прочее
Номин. ток	250 А
Ширина	340 мм
Модель/исполнение	Выключатель
Высота	270 мм
Глубина	180 мм
Модульное исполнение	Нет
Номин. коммутируем. мощность при AC-3, 400 В	130
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Номин. продолжительный ток Iu	250
Количество полюсов	3
Номин. раб. ток Ie при AC-3, 400 В	250
С нейтральным 0-положением (ОТКЛ)	Да
Материал корпуса	Пластик
С возвратом в нейтральное положение ("0")	Нет
Степень защиты (IP), передняя сторона	IP00
Количество вспомогат. переключающих контактов	0
С функцией защиты от утечки в землю	Нет
Мощность на размыкание (IEC947, Icu, 400 В)	17 кА
Номинальное напряжение в сети перемен. тока AC 50 Гц	400 В
С тепловой защитой	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Подходит для напольного монтажа	Нет
Подходит для монтажа на передней стенке, 4 отверстия	Да
Подходит для установки в распределит. щит	Да
Подходит для промежуточного монтажа	Да
Комплектное устройство в корпусе	Да
