Термоусадочные трубки для изоляции шин напряжением до 35 кВ (КВТ)

Видео

Артикул: -

(4)

Отказное письмо: термоусаживаемые трубки, клеевые термоусадочные трубки, компоненты кабельных муфт

Документация

Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

От 23.03 руб. за 1 м

В наличии

Сравнить

Доставка 1-3 дня

Подробнее о доставке

Основные характеристики

Производитель

КВТ

Выберите нужный вариант товара

Фото

Название и артикул

Цена

Трубка ТТШ-35-100/40 (КВТ) Артикул: 65761

74.15 руб. за 1 м

В наличии

Трубка ТТШ-35-150/60 (КВТ) Артикул: 73728

113.39 руб. за 1 м

Под заказ

Трубка ТТШ-35-25/10 (КВТ) Артикул: 73723

23.03 руб. за 1 м

Под заказ

-20%

Трубка ТТШ-35-40/16 (КВТ) Артикул: 73725

27.30 руб. за 1 м 34.13 руб. Экономия
6.83 руб.

В наличии

-20%

Трубка ТТШ-35-65/25 (КВТ) Артикул: 73726

38.51 руб. за 1 м 48.13 руб. Экономия
9.62 руб.

В наличии

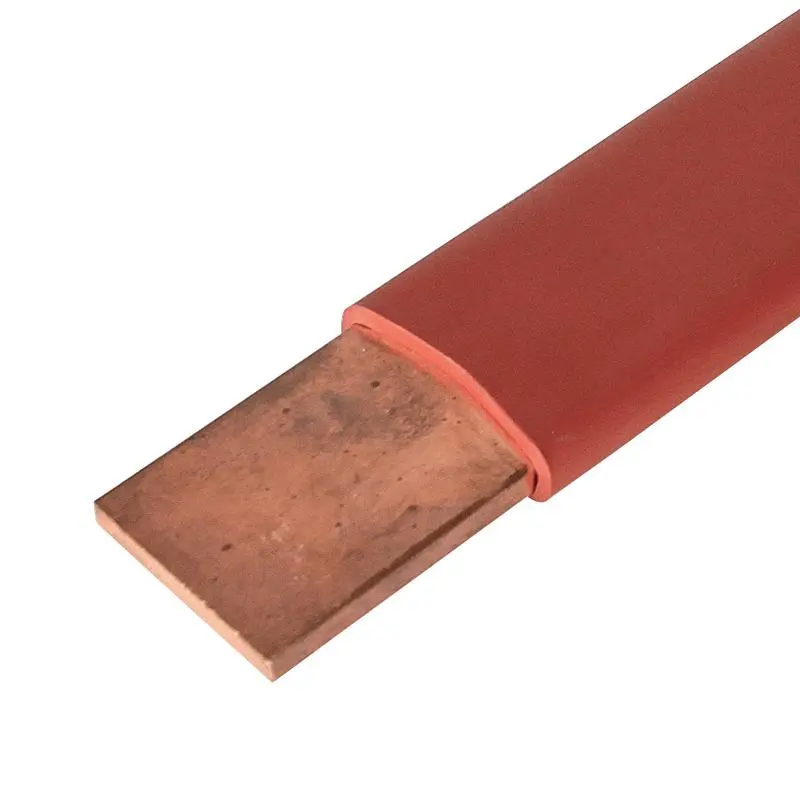

Термоусадочные трубки для изоляции шин напряжением до 35 кВ

тип:ТТШ-35 (ТУ 2291-049-97284872-2012)

Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
Коэффициент усадки: 2.5:1
Рабочее напряжение: 35 кВ
Материал: полиолефин, не содержит галогенов «HF»
Аналоги: BBIT (Raychem); BBI (3M)
Устойчивы к явлению трекинга и ультрафиолетовому излучению
Высокая электрическая прочность
Цвет: кирпично-красный
Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
Защищают электротехнические шины от химической коррозии
Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
Инструмент для монтажа: высокотемпературный фен ТТ-1800 или горелка ПГ

Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них

Относительное удлинение при разрыве	не менее 400%
Температура усадки	120 °C
Температура эксплуатации	от -55 °C до +125 °C
Прочность на растяжение	не менее 15 МПа
Электрическая прочность	не менее 25 кВ/мм
Рабочее напряжение	до 35кВ
Удельное объемное электрическое сопротивление	1014 Ом*см

Номинальное напряжения (кВ)	Шины с воздушным промежутком		ТТШ-10		ТТШ-35
Номинальное напряжения (кВ)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)
Круглые шины
10	130	120	55	65	30	40
20	200	180	95	120	60	90
35	320	290	150	205	100	160
Прямоугольные шины
10	130	120	65	75	35	45
20	200	180	115	150	70	100
35	320	290	200	285	140	190

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

SKU	товарные позициицвет трубки	D	d	S
73723	ТТШ-35-25/10, кирп-кр (КВТ)	25	10	3.7
73725	ТТШ-35-40/16, кирп-кр (КВТ)	40	16	3.7
73726	ТТШ-35-65/25, кирп-кр (КВТ)	65	25	3.7
65761	ТТШ-35-100/40, кирп-кр (КВТ)	100	40	3.7
73728	ТТШ-35-150/60, кирп-кр (КВТ)	150	60	3.7

SKU	товарные позициицвет трубки	Тип трубки	Рабочее напряжение, до (кВ)	Диаметр до усадки, мм	Диаметр после усадки, мм	Коэффициент усадки	Материал	Цвет трубки
73723	ТТШ-35-25/10, кирп-кр (КВТ)	высоковольтная	35	25	10	2,5:1	полиолефин	кирпично-красный
73725	ТТШ-35-40/16, кирп-кр (КВТ)	высоковольтная	35	40	16	2,5:1	полиолефин	кирпично-красный
73726	ТТШ-35-65/25, кирп-кр (КВТ)	высоковольтная	35	65	25	2,5:1	полиолефин	кирпично-красный
65761	ТТШ-35-100/40, кирп-кр (КВТ)	высоковольтная	35	100	40	2,5:1	полиолефин	кирпично-красный
73728	ТТШ-35-150/60, кирп-кр (КВТ)	высоковольтная	35	150	60	2,5:1	полиолефин	кирпично-красный

Эксплуатационные характеристики (лет)

Гарантийный срок хранения 10
Гарантийный срок эксплуатации 3
Срок службы 10

Производитель

КВТ

Можно ли заменить трубку ТТШ стандартной трубкой ТУТ?

Термоусаживаемая трубка для изоляции шин ТТШ это специализированный продукт. В отличие от обычной термоусаживаемой трубки, ТТШ рассчитана на рабочее напряжение 10 кВ, 35 кВ имеет увеличенную толщину стенок (2.0мм для ТТШ на 10кВ и 3.7мм для ТТШ на 35кВ) и изготавливается из специальной полимерной композиции с трекинго-эрозионностойкими свойствами. Именно эти качественные характеристики позволяют использовать ТТШ для изоляции медных и алюминиевых шин как внутри высоковольтных распределительных устройств, так и при наружной установке. Обычная трубка ТУТ или ТУТнг не может использоваться для изоляции электротехнических шин с напряжение более 690 В.

Зачем нужно предварительно прогревать металлические поверхности перед усадкой на них термоусаживаемой трубки?

Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
