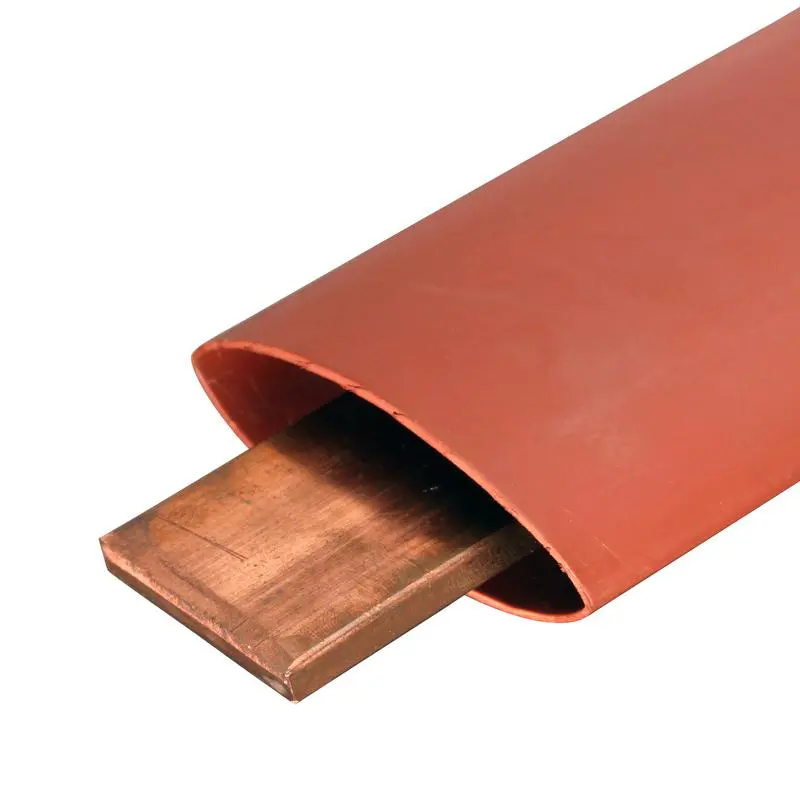

Термоусадочные трубки для изоляции шин напряжением до 10 кВ (КВТ)

Артикул: -
(5)
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
От 13.30 руб. за 1 м
В наличии
Доставка 1-3 дня
Основные характеристики
Производитель
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Трубка ТТШ-10-100/40 красная (КВТ) Артикул: 59690
40.14 руб. за 1 м
В наличии
- +
Трубка ТТШ-10-150/60 красная (КВТ) Артикул: 73722
67.84 руб. за 1 м
Под заказ
Трубка ТТШ-10-30/12 красная (КВТ) Артикул: 73720
13.30 руб. за 1 м
В наличии
- +
Трубка ТТШ-10-50/20 красная (КВТ) Артикул: 59680
19.98 руб. за 1 м
Под заказ
Трубка ТТШ-10-75/30 красная (КВТ) Артикул: 73721
30.42 руб. за 1 м
Под заказ
Термоусадочные трубки для изоляции шин напряжением до 10 кВ
Тип: ТТШ-10 (ТУ 2291-049-97284872-2012)
  • Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
  • Коэффициент усадки: 2.5:1
  • Рабочее напряжение: 10 кВ
  • Материал: полиолефин, не содержит галогенов «HF»
  • Аналоги: BPTM (Raychem); BBI (3M)
  • Устойчивы к явлению трекинга и ультрафиолетовому излучению
  • Высокая электрическая прочность
  • Цвет: кирпично-красный
  • Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
  • Защищают электротехнические шины от химической коррозии
  • Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
  • Инструмент для монтажа: высокотемпературный фен ТТ-1800 или горелка ПГ

Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них

Относительное удлинение при разрыве не менее 400%
Температура усадки 120 °C
Температура эксплуатации от -55 °C до +125 °C
Прочность на растяжение не менее 15 МПа
Электрическая прочность не менее 25 кВ/мм
Рабочее напряжение до 10кВ
Удельное объемное электрическое сопротивление 1014 Ом*см

Величина зазоров между шинами и корпусом щитового оборудования

Номинальное напряжения (кВ) Шины с воздушным промежутком ТТШ-10 ТТШ-35
 Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм)
Круглые шины
10 130 120 55 65 30 40
20 200 180 95 120 60 90
35 320 290 150 205 100 160
Прямоугольные шины
10 130 120 65 75 35 45
20 200 180 115 150 70 100
35 320 290 200 285 140 190

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

➔Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 10
  • Гарантийный срок эксплуатации: 3
  • Срок службы: 10
  • draw
  • SKU товарные позициицвет трубки D d S
    73720
    ТТШ-10-30/12, красная (КВТ) 30 12 2
    59680
    ТТШ-10-50/20, красная (КВТ) 50 20 2
    73721
    ТТШ-10-75/30, красная (КВТ) 75 30 2
    59690
    ТТШ-10-100/40, красная (КВТ) 100 40 2
    84892
    ТТШ-10-120/50 красная (КВТ) 120 50 2
    73722
    ТТШ-10-150/60, красная (КВТ) 150 60 2
    84893
    ТТШ-10-30/12 зеленая (КВТ) 30 12 2
    84894
    ТТШ-10-50/20 зеленая (КВТ) 50 20 2
    84895
    ТТШ-10-75/30 зеленая (КВТ) 75 30 2
    84896
    ТТШ-10-100/40 зеленая (КВТ) 100 40 2
    84897
    ТТШ-10-120/50 зеленая (КВТ) 120 50 2
    84898
    ТТШ-10-150/60 зеленая (КВТ) 150 60 2
    84899
    ТТШ-10-30/12 желтая (КВТ) 30 12 2
    84900
    ТТШ-10-50/20 желтая (КВТ) 50 20 2
    84901
    ТТШ-10-75/30 желтая (КВТ) 75 30 2
    84902
    ТТШ-10-100/40 желтая (КВТ) 100 40 2
    84903
    ТТШ-10-120/50 желтая (КВТ) 120 50 2
    84904
    ТТШ-10-150/60 желтая (КВТ) 150 60 2

    SKU товарные позициицвет трубки Тип трубки Рабочее напряжение, до (кВ) Диаметр до усадки, мм Диаметр после усадки, мм Коэффициент усадки Материал Цвет трубки
    73720
    ТТШ-10-30/12, красная (КВТ) высоковольтная
    10
    30
    12
    2,5:1
    полиолефин
    красный
    59680
    ТТШ-10-50/20, красная (КВТ) высоковольтная
    10
    50
    20
    2,5:1
    полиолефин
    красный
    73721
    ТТШ-10-75/30, красная (КВТ) высоковольтная
    10
    75
    30
    2,5:1
    полиолефин
    красный
    59690
    ТТШ-10-100/40, красная (КВТ) высоковольтная
    10
    100
    40
    2,5:1
    полиолефин
    красный
    84892
    ТТШ-10-120/50 красная (КВТ) высоковольтная
    10
    120
    50
    2,5:1
    полиолефин
    красный
    73722
    ТТШ-10-150/60, красная (КВТ) высоковольтная
    10
    150
    60
    2,5:1
    полиолефин
    красный
    84893
    ТТШ-10-30/12 зеленая (КВТ) высоковольтная
    10
    30
    12
    2,5:1
    полиолефин
    зеленый
    84894
    ТТШ-10-50/20 зеленая (КВТ) высоковольтная
    10
    50
    20
    2,5:1
    полиолефин
    зеленый
    84895
    ТТШ-10-75/30 зеленая (КВТ) высоковольтная
    10
    75
    30
    2,5:1
    полиолефин
    зеленый
    84896
    ТТШ-10-100/40 зеленая (КВТ) высоковольтная
    10
    100
    40
    2,5:1
    полиолефин
    зеленый
    84897
    ТТШ-10-120/50 зеленая (КВТ) высоковольтная
    10
    120
    50
    2,5:1
    полиолефин
    зеленый
    84898
    ТТШ-10-150/60 зеленая (КВТ) высоковольтная
    10
    150
    60
    2,5:1
    полиолефин
    зеленый
    84899
    ТТШ-10-30/12 желтая (КВТ) высоковольтная
    10
    30
    12
    2,5:1
    полиолефин
    желтый
    84900
    ТТШ-10-50/20 желтая (КВТ) высоковольтная
    10
    50
    20
    2,5:1
    полиолефин
    желтый
    84901
    ТТШ-10-75/30 желтая (КВТ) высоковольтная
    10
    75
    30
    2,5:1
    полиолефин
    желтый
    84902
    ТТШ-10-100/40 желтая (КВТ) высоковольтная
    10
    100
    40
    2,5:1
    полиолефин
    желтый
    84903
    ТТШ-10-120/50 желтая (КВТ) высоковольтная
    10
    120
    50
    2,5:1
    полиолефин
    желтый
    84904
    ТТШ-10-150/60 желтая (КВТ) высоковольтная
    10
    150
    60
    2,5:1
    полиолефин
    желтый


Производитель

Можно ли заменить трубку ТТШ стандартной трубкой ТУТ?

  • Термоусаживаемая трубка для изоляции шин ТТШ это специализированный продукт. В отличие от обычной термоусаживаемой трубки, ТТШ рассчитана на рабочее напряжение 10 кВ, 35 кВ имеет увеличенную толщину стенок (2.0мм для ТТШ на 10кВ и 3.7мм для ТТШ на 35кВ) и изготавливается из специальной полимерной композиции с трекинго-эрозионностойкими свойствами. Именно эти качественные характеристики позволяют использовать ТТШ для изоляции медных и алюминиевых шин как внутри высоковольтных распределительных устройств, так и при наружной установке. Обычная трубка ТУТ или ТУТнг не может использоваться для изоляции электротехнических шин с напряжение более 690 В.
