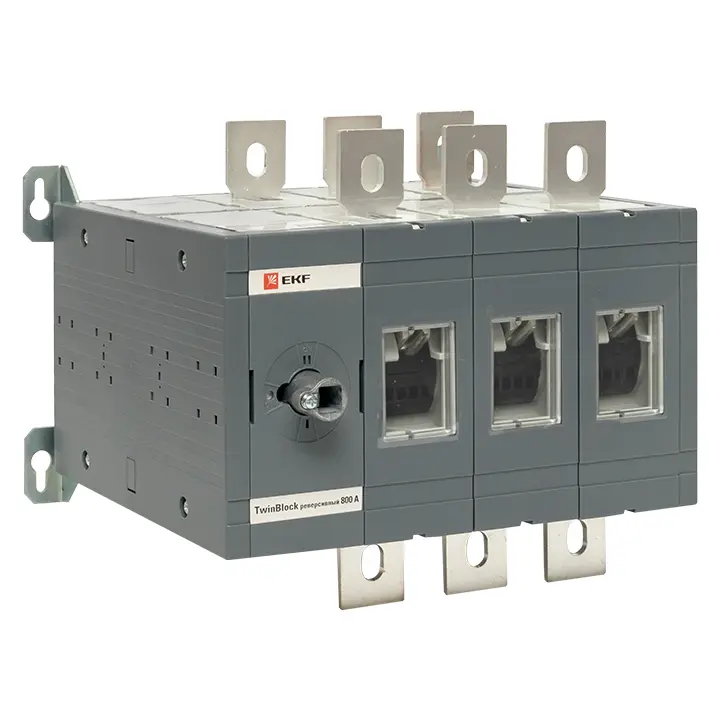

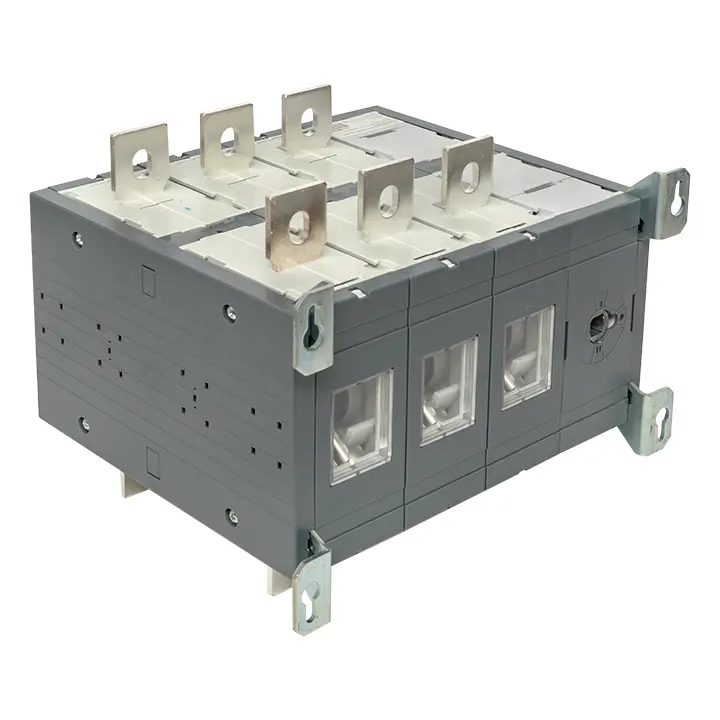

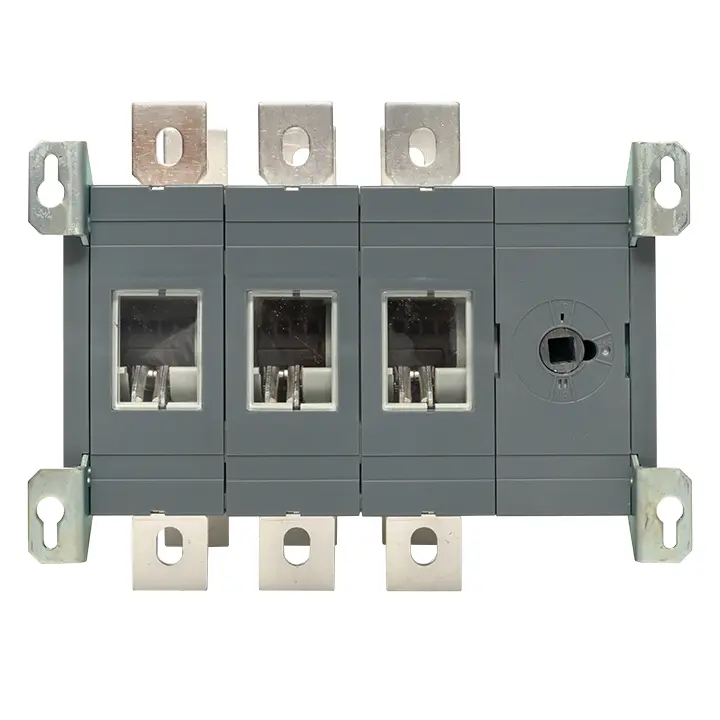

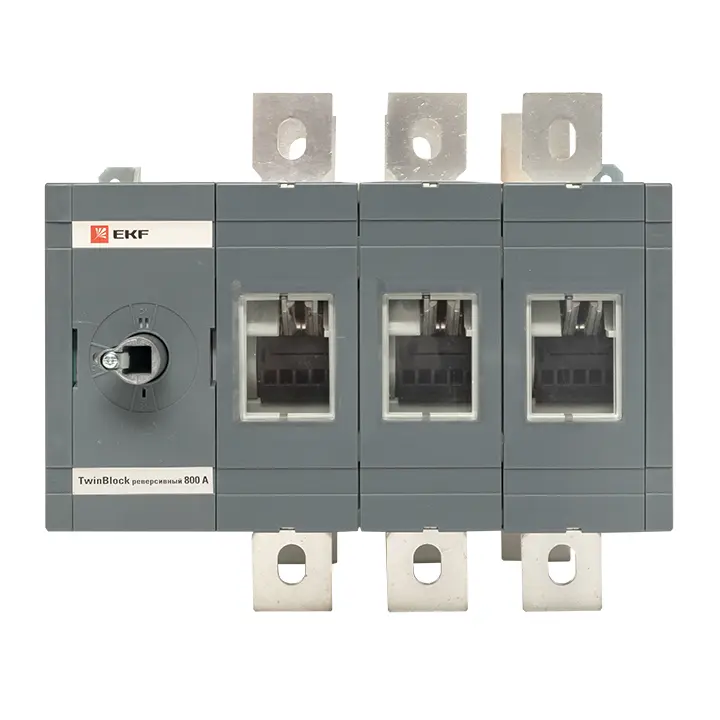

Рубильник 630A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул: tb-s-630-3p-rev
(0)
Консультация уже решила задачи более 2500 клиентов в 2023-м
Консультация уже решила задачи более 2500 клиентов в 2023-м
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
Основные характеристики
Производитель

Рубильник 630A 3P реверсивный без рукоятки управления TwinBlock EKF

Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электриче ской энергии. TwinBlock имеют следующие исполнения: • с предустановленной рукояткой управления (80 А, 100 А); • без рукоятки управления (рукоятку необходимо приобретать отдельно). • реверсивные (перекидные) рубильники без рукоятки (рукоятку необходимо приобретать отдельно). Для моделей без рукоятки предусмотрены два типа рукояток: • выносная рукоятка для управления через дверь; • рукоятка управления для прямой установки на рубильник.Выключатели-разъединители серии TwinBlock (модели 160-800 А) имеют возможность подключения дополнительного четвертого полюса. Возможна коммутация алюминиевым и медным проводом.

Техническая спецификация

Статус
Регулярная
Количество вспомогат. нормально разомкнутых (НО) контактов
0
Количество вспомогат. нормально замкнутых (НЗ) контактов
0
Номин. продолжительный ток Iu
630 А
Количество полюсов
3
Номин. раб. напряжение
400...1000 В
Условный номин. ток короткого замыкания Iq
20 кА
Степень защиты (IP), передняя сторона
IP00
Количество вспомогат. переключающих контактов
0
С блокировкой/запираемый (-ая)
Нет
Моторный привод встроенный
Нет
Тип подключения силовой электрич. цепи
Болтовое соединение
Тип элемента управления
Поворотный рычаг
Номинальная мощность в рабочем режиме при AC-23, 400 В
313 кВт
Номин. кратковременно выдерживаемый ток Icw
20 кА
Макс. допустимое раб. напряжение Ue AC
690 В
Моторный привод опционально
Нет
Расцепитель напряжения опционально
Нет

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, вклю чения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индук тивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.

Преимущества

Видимый разрыв за счет окошек на фронтальной части рубильника

Видимый разрыв за счет окошек на фронтальной части рубильника

Реверсивное исполнение рубильника

Реверсивное исполнение рубильника

Возможность установки дополнительного полюса

Возможность установки дополнительного полюса

 Антивандальная защита за счет возможности блокировки рукоятки

Антивандальная защита за счет возможности блокировки рукоятки

Возможность установки выносной рукоятки и рукоятки на корпус рубильника

Возможность установки выносной рукоятки и рукоятки на корпус рубильника

Независимая от скорости движения руки оператора скорость включения/отключения механизма

Независимая от скорости движения руки оператора скорость включения/отключения механизма

Комплектация

1. Рубильник – 1 шт.
2. Паспорт – 1 шт.
Рукоятка заказывается отдельно (кроме рубильников на 80А и 100А, они идут в комплекте с рукояткой управления для прямой установки на рубильник)
Документация

Мастер-каталог "Выключатели-разъединители TwinBLock EKF PROxima" (PDF, 3.4 МБ)

3D-модели "TwinBlock EKF PROxima" (7Z, 8.9 МБ)

Документация (PDF, 2.2 МБ)

Документация (PDF, 1.0 МБ)

Документация (PDF, 517.9 КБ)

Паспорт (PDF, 2.4 МБ)


Производитель
Тип механизма
Выключатели
Серия
Proxima
