Моторный привод CD2 220В DC ВА-99M 800 EKF

Описание

В линейке семь габаритов автоматов. Для каждого габарита свои аксессуары. **Аксессуары для ВА-99М с термомагнитным расцепителем**: * Аварийный контакт * Дополнительный и аварийный контакты * Расцепитель минимального напряжения * Независимый расцепитель * Расширители выводов * Ручной поворотный привод * Электропривод * Механическая взаимоблокировка **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальшпанелью. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Сборку производят в обратном порядке. Для **ВА-99М с электронным расцепителем** доступны аварийный и дополнительный контакты.

Применение

Расцепитель независимый EKF. Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную или дистанционно при помощи электропривода.
Расцепитель минимального напряжения EKF. Предназначен для отключения
выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта
кнопочного выключателя минимальный расцепитель отключит автоматический выключатель.
Дополнительные контакты EKF. Предназначены для сигнализации о положении силовых контактов выключателя.
Аварийные контакты EKF. Предназначен для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
Дополнительный + аварийный контакты EKF. Предназначены для сигнализации о положении силовых контактов выключателя + для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
Ручной поворотный привод EKF. Предназначен для преобразования вращательного движения в поступательное при управлении автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства служит для оперирования выключателем через дверь.

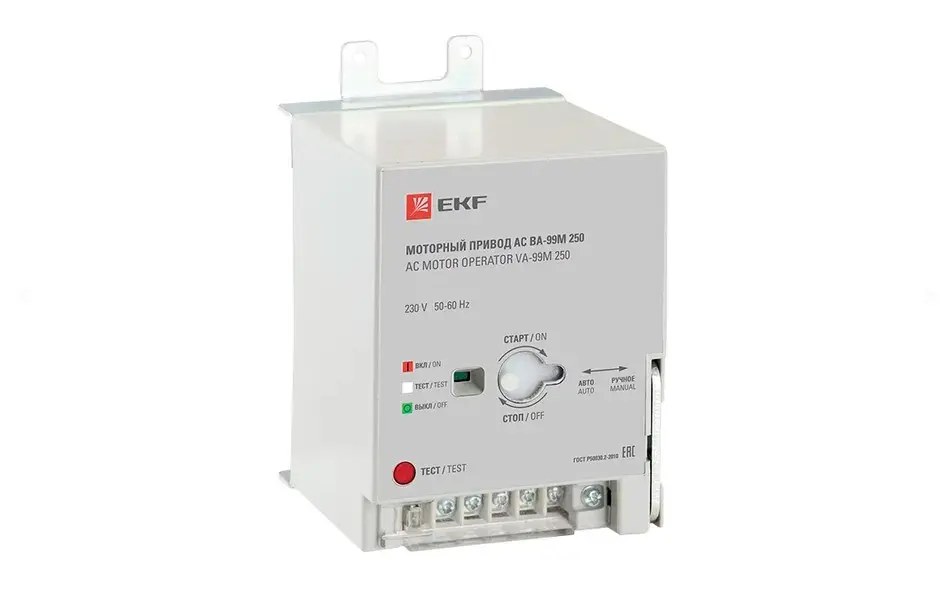

Моторный привод ВА-99М EKF. Предназначен для включения/выключения автоматических выключателей. Механизм с взводящим приводом автоматически подготавливает пружинную систему. Запасенная в процессе отключения автомата энергия затем используется для его включения.
Механическая взаимная блокировка двух ВА-99М EKF. Предназначена для исключения одновременного включения автоматических силовых выключателей ВА-99М EKF в схемах ручного ввода резерва.

Техническая спецификация

Статус	Заказная
Тип изделия	Моторный привод
Номин. напряжение питания цепи управления Us постоян. тока DC, В	85...242
Серия	EKF
Тип переключающего привода	Моторный привод
Тип напряжения управления	DC (постоян.)

Паспорта

Паспорт «Моторный привод к ВА-99М EKF»(PDF, 560.1 КБ)
