Набор для оконцевания алюминиевых кабелей НСА (КВТ)

тип: НСА

• Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов и последующего подключения их к выводам автоматических выключателей и прочим устройствам с ограниченной шириной контактной клеммы

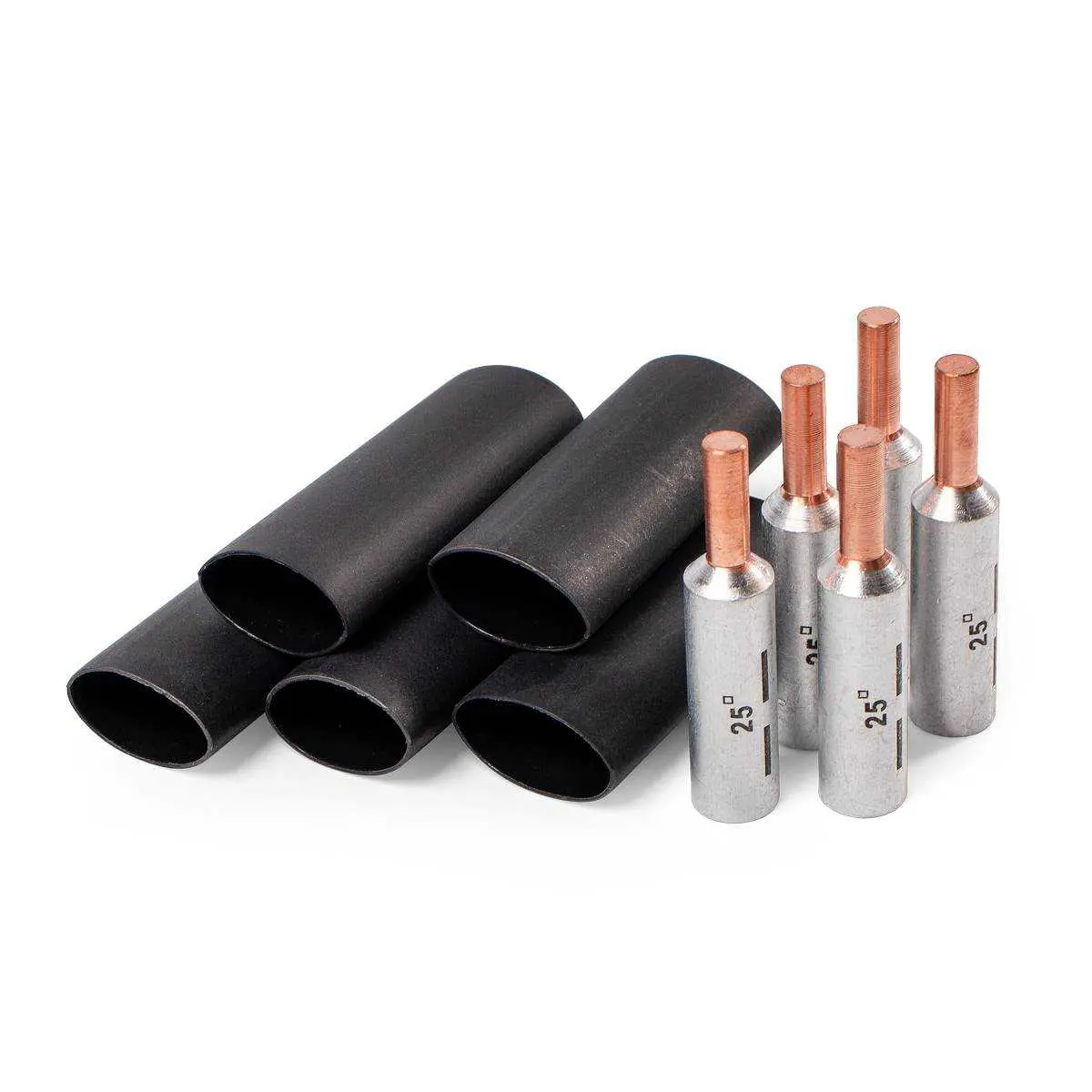

• Каждый набор состоит из пяти алюмомедных штыревых наконечников и термоусаживаемых манжет с клеевым слоем
• Материал наконечников: электротехнический алюминий марки АД1 и медь марки М1
• Материал термоусадочной трубки: полиолефин, не поддерживает горение
• Рабочее напряжение: до 35 кВ
• Медная и алюминиевая части наконечника соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне
• Термоусадочная трубка усаживается поверх опрессованного соединения
• Термоусадочные трубки с клеевым слоем и коэффициентом усадки 3:1 обеспечивают полную герметизацию и изоляцию соединений
• На трубной части наконечников нанесена разметка, определяющая местоположение и количество опрессовок
• Обеспечивают прямое подключение проводов СИП к автомату без использования дополнительных приспособлений

Эксплуатационно-гарантийные сроки

• Гарантийный срок хранения 5  лет
• Гарантийный срок эксплуатации 3  года
• Срок службы 10  лет

Технические характеристики

Как соединить медные и алюминиевые кабели?

• Для такого типа соединений и подключений существуют специальные алюмо-медные гильзы под опрессовку: тип ГАМ «КВТ». Медная и алюминиевая части гильзы соединены между собой методом фрикционной «сварки» и представляют прочную единую конструкцию.

Сколько раз нужно опрессовывать наконечники и гильзы?

• Количество опрессовок зависит от длины хвостовика наконечника, а так же от ширины и типа матриц, которыми проводится опрессовка. Для инструмента с клиновидным типом матриц, как правило, достаточно одной, максимум, двух опрессовок. Матрицы в форме шестигранника могут быть узкими (шириной 5 мм) или широкими (шириной около 10 мм). Число опрессовок для инструмента с узкими матрицами (например, ПКГ-50 или ПКГ-120 «КВТ») — от двух до четырех в зависимости от размера наконечника; с широкими матрицами (например, ПГРс-120 или ПГРс-300 «КВТ») — одна-две опрессовки. При монтаже кабельных гильз количество опрессовок удваивается. Рекомендуемое число опрессовок приведено в таблице на нашем сайте. Заметим, что некоторые типы наконечников, например, медные наконечники по DIN 46235 выпускаются с уже нанесенной разметкой под узкие и широкие матрицы в местах предполагаемой опрессовки.

Клиновидная и шестигранная опрессовка – какая лучше?

• Шестигранная опрессовка эффективна тогда, когда внешний диаметр жилы хорошо подогнан к внутреннему диаметру хвостовика наконечника. Опрессованное шестигранником соединение обладает значительной механической прочностью и обеспечивает большую площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник практически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, максимально приближенный к естественной форме кабеля. Клиновидная (точечная) опрессовка хороша в тех случаях, когда внутренний диаметр хвостовика наконечника превышает размер кабельной жилы или когда требуется опрессовать моножилу. Определенным преимуществом клиновидных матриц является их универсальность. Так прессами ПМУ-120 или ПМУ-240 «КВТ» можно опрессовать практически любые наконечники любой серии и стандарта.
