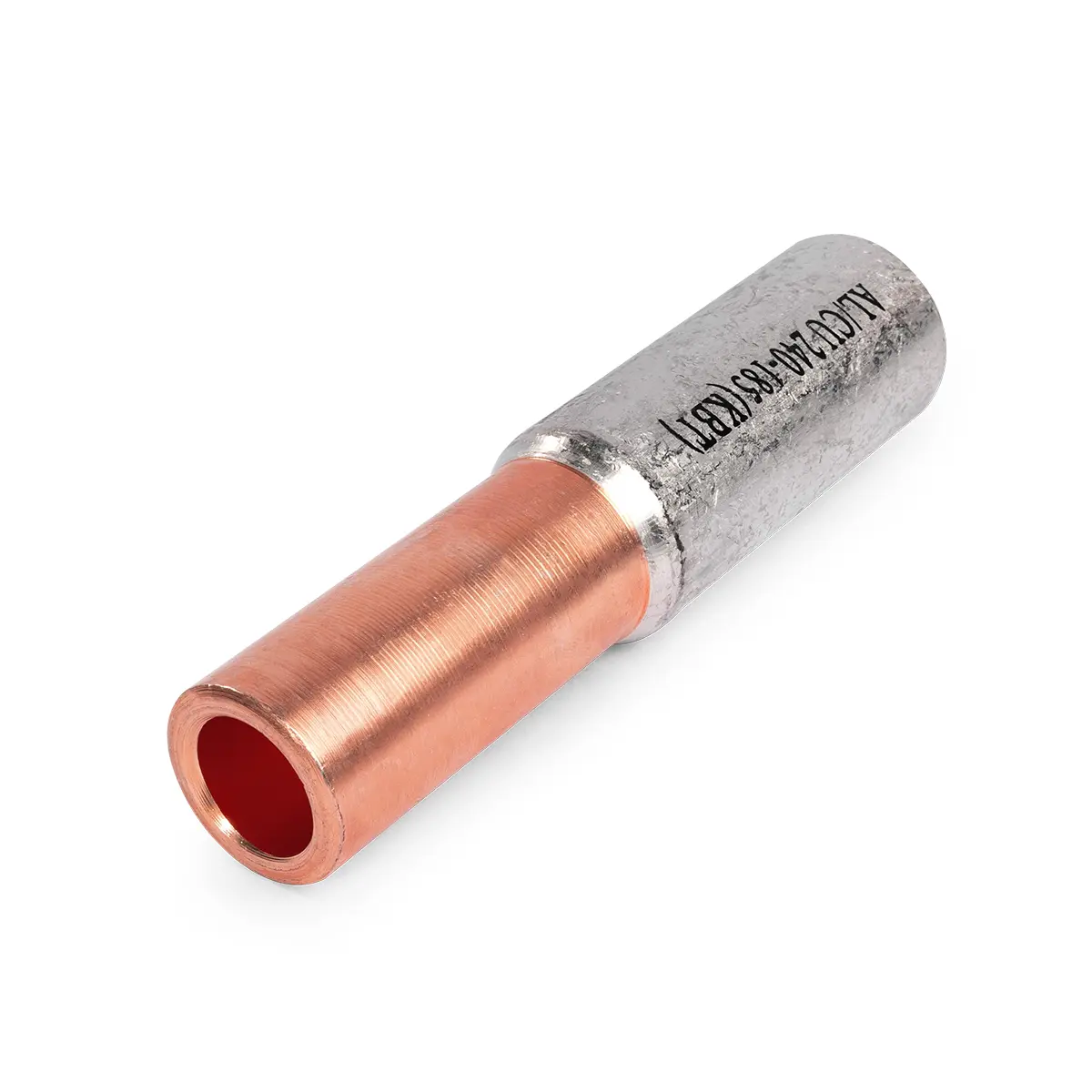

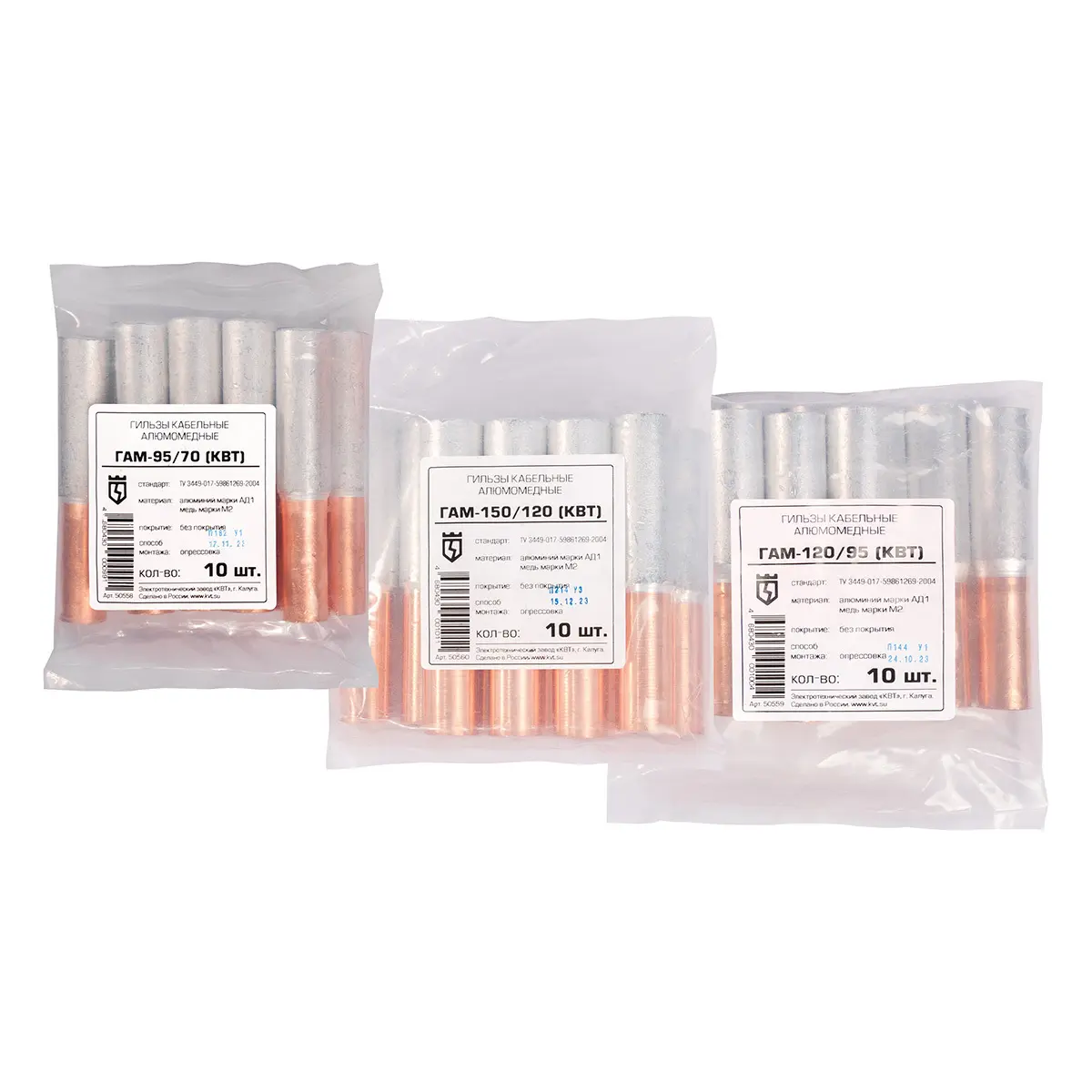

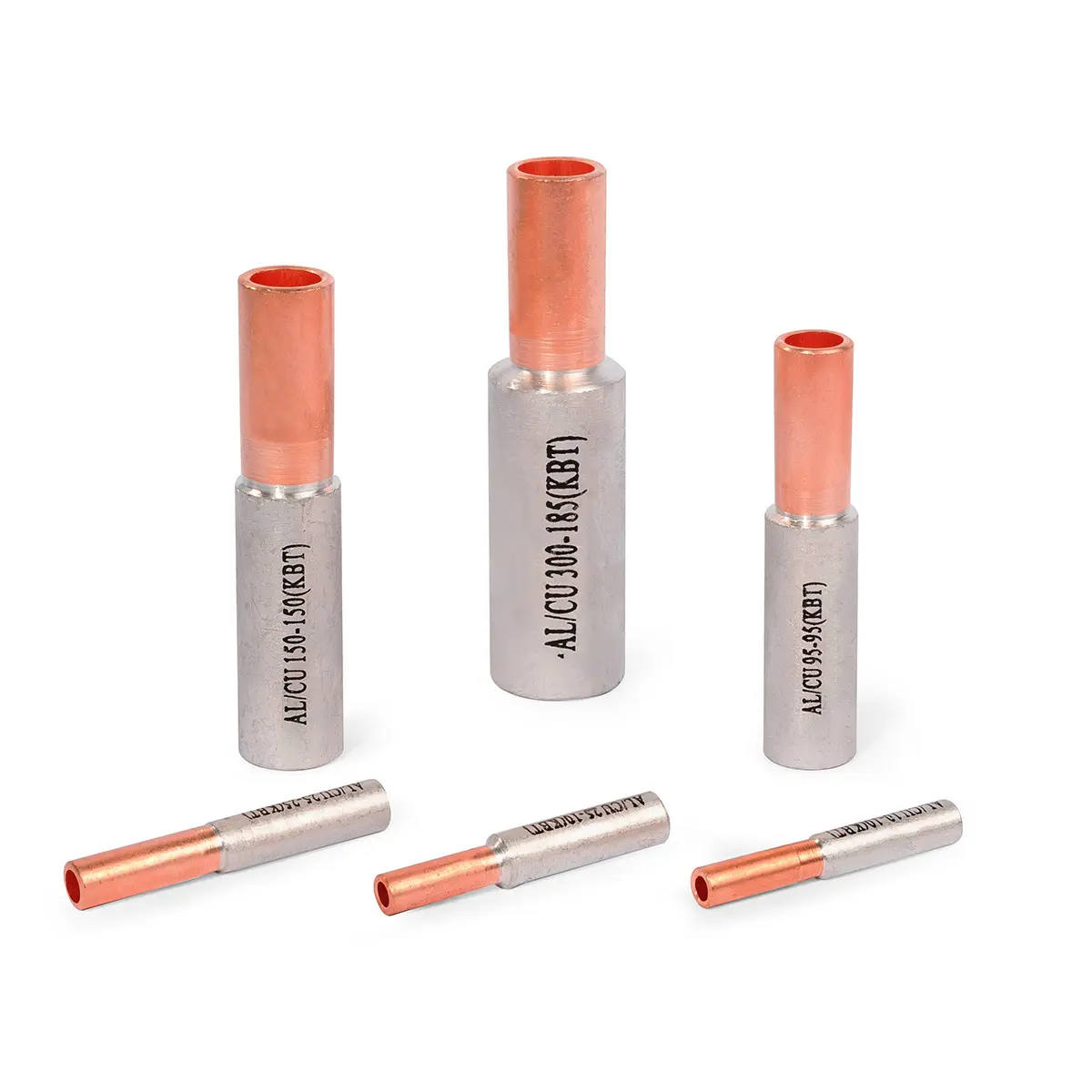

Гильзы медно-алюминиевые под опрессовку ГАМ (КВТ)

• Предназначены для соединения опрессовкой алюминиевых и медных жил
• Материал: электротехнический алюминий марки АД1 и медь марки М1
• Рабочее напряжение: до 1 кВ
• Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне
• Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора
• Цельная и несварная конструкция гильзы ГАМ предотвращает образование гальванической пары между медью и алюминием
• Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 5 лет

Срок службы  25 лет

KU	товарные позиции	L	L₁	L₂	D₁	D₂	d₁	d₂
90831	ГАМ 10/10	70	26	36	9	10	5.7	5.7
50553	ГАМ 16/10	70	25	30	9	11	5.2	6.1
90832	ГАМ 16/16	70	26	36	10	10	6.5	6.5
90833	ГАМ 25/10	75	26	39	9	12	5.7	7.5
50554	ГАМ 25/16	75	27	33	10	12	6.1	7.1
90834	ГАМ 25/25	78	29	39	11	12	7.5	7.5
90836	ГАМ 35/16	79	26	40	10	14	6.5	8.5
50555	ГАМ 35/25	85	30	40	11	14	7.1	8.5
90837	ГАМ 35/35	85	32	40	12	14	8.5	8.5
90839	ГАМ 50/25	87	29	45	11	16	7.5	10.2
50556	ГАМ 50/35	90	32	42	13	16	8.5	9.8
90840	ГАМ 50/50	93	35	45	14	16	10.2	10.2
90842	ГАМ 70/35	97	32	50	12	18	8.5	11.5
50557	ГАМ 70/50	105	38	46	15	18	9.8	11.5
90843	ГАМ 70/70	103	38	50	16	18	11.5	11.5
90844	ГАМ 95/50	102	35	60	14	21	10.2	13.5
50558	ГАМ 95/70	110	40	50	17	21	11.5	13.5
90846	ГАМ 95/95	105	38	50	18	21	13.5	13.5
90848	ГАМ 120/70	107	38	50	16	23	11.5	15
50559	ГАМ 120/95	112	42	55	19	23	13.5	15
90849	ГАМ 120/120	110	41	50	20	23	15	15
90850	ГАМ 150/95	112	38	55	18	25	13.5	16.5
50560	ГАМ 150/120	118	44	55	21	25	15	17
90851	ГАМ 150/150	118	44	55	22	25	16.5	16.5
90852	ГАМ 185/120	122	41	59	20	27	15	18.5
51027	ГАМ 185/150	125	46	58	23	27	17	18.6
90853	ГАМ 185/185	129	48	59	24	27	18.5	18.5
90854	ГАМ 240/150	126	44	60	22	30	16.5	21
51028	ГАМ 240/185	130	54	60	26	30	18.6	21.5
90855	ГАМ 240/240	137	55	60	27	30	21	21
90856	ГАМ 300/185	137	48	64	24	34	18.5	23.5
90857	ГАМ 300/240	144	55	64	27	34	21	23.5
90858	ГАМ 300/300	147	58	64	30	34	23.5	23.5

Как соединить медные и алюминиевые кабели?

• Для такого типа соединений и подключений существуют специальные алюмо-медные гильзы под опрессовку: тип ГАМ «КВТ». Медная и алюминиевая части гильзы соединены между собой методом фрикционной «сварки» и представляют прочную единую конструкцию.

Сколько раз нужно опрессовывать наконечники и гильзы?

• Количество опрессовок зависит от длины хвостовика наконечника, а так же от ширины и типа матриц, которыми проводится опрессовка. Для инструмента с клиновидным типом матриц, как правило, достаточно одной, максимум, двух опрессовок. Матрицы в форме шестигранника могут быть узкими (шириной 5 мм) или широкими (шириной около 10 мм). Число опрессовок для инструмента с узкими матрицами (например, ПКГ-50 или ПКГ-120 «КВТ») — от двух до четырех в зависимости от размера наконечника; с широкими матрицами (например, ПГРс-120 или ПГРс-300 «КВТ») — одна-две опрессовки. При монтаже кабельных гильз количество опрессовок удваивается. Рекомендуемое число опрессовок приведено в таблице на нашем сайте. Заметим, что некоторые типы наконечников, например, медные наконечники по DIN 46235 выпускаются с уже нанесенной разметкой под узкие и широкие матрицы в местах предполагаемой опрессовки.

Клиновидная и шестигранная опрессовка – какая лучше?

• Шестигранная опрессовка эффективна тогда, когда внешний диаметр жилы хорошо подогнан к внутреннему диаметру хвостовика наконечника. Опрессованное шестигранником соединение обладает значительной механической прочностью и обеспечивает большую площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник практически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, максимально приближенный к естественной форме кабеля. Клиновидная (точечная) опрессовка хороша в тех случаях, когда внутренний диаметр хвостовика наконечника превышает размер кабельной жилы или когда требуется опрессовать моножилу. Определенным преимуществом клиновидных матриц является их универсальность. Так прессами ПМУ-120 или ПМУ-240 «КВТ» можно опрессовать практически любые наконечники любой серии и стандарта.
