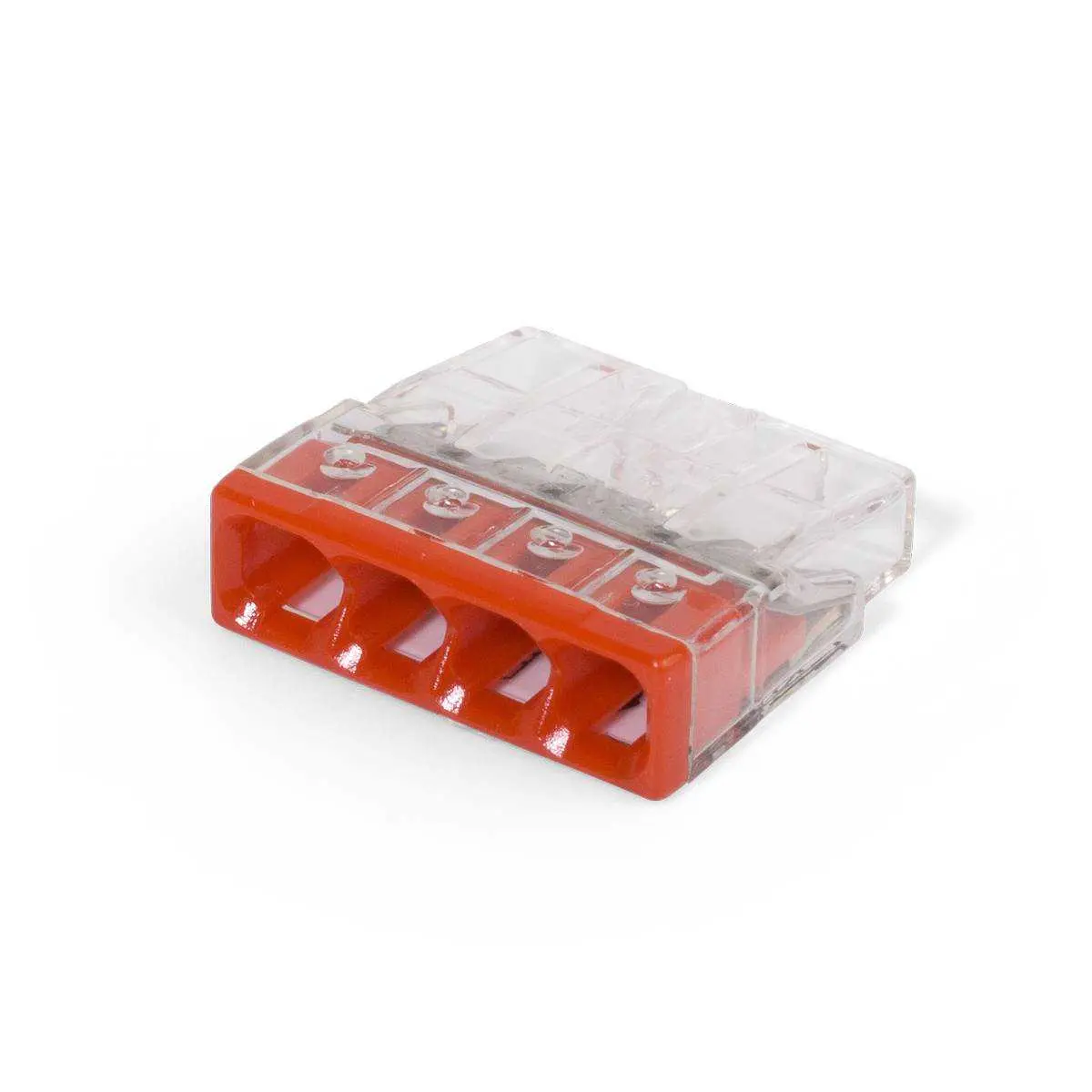

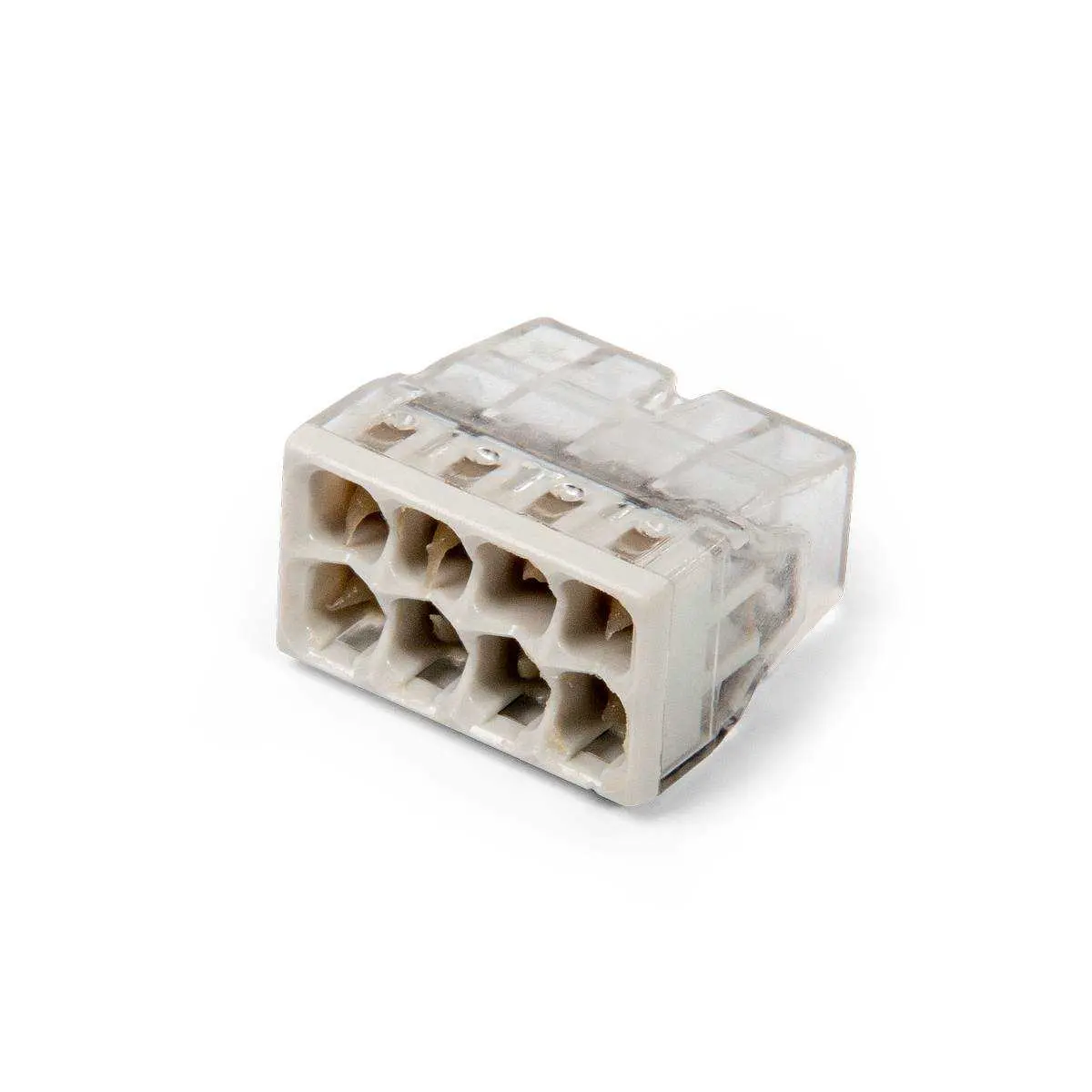

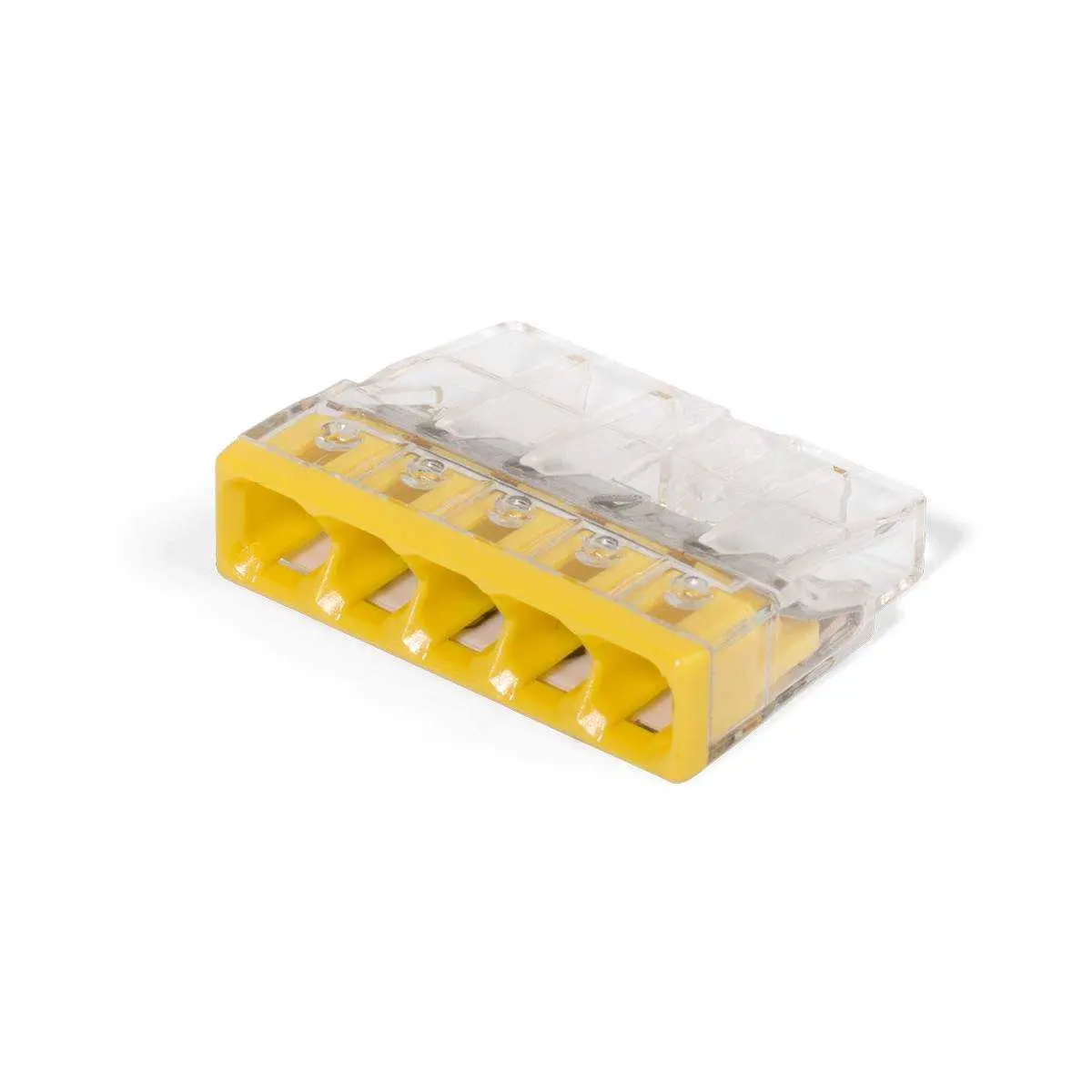

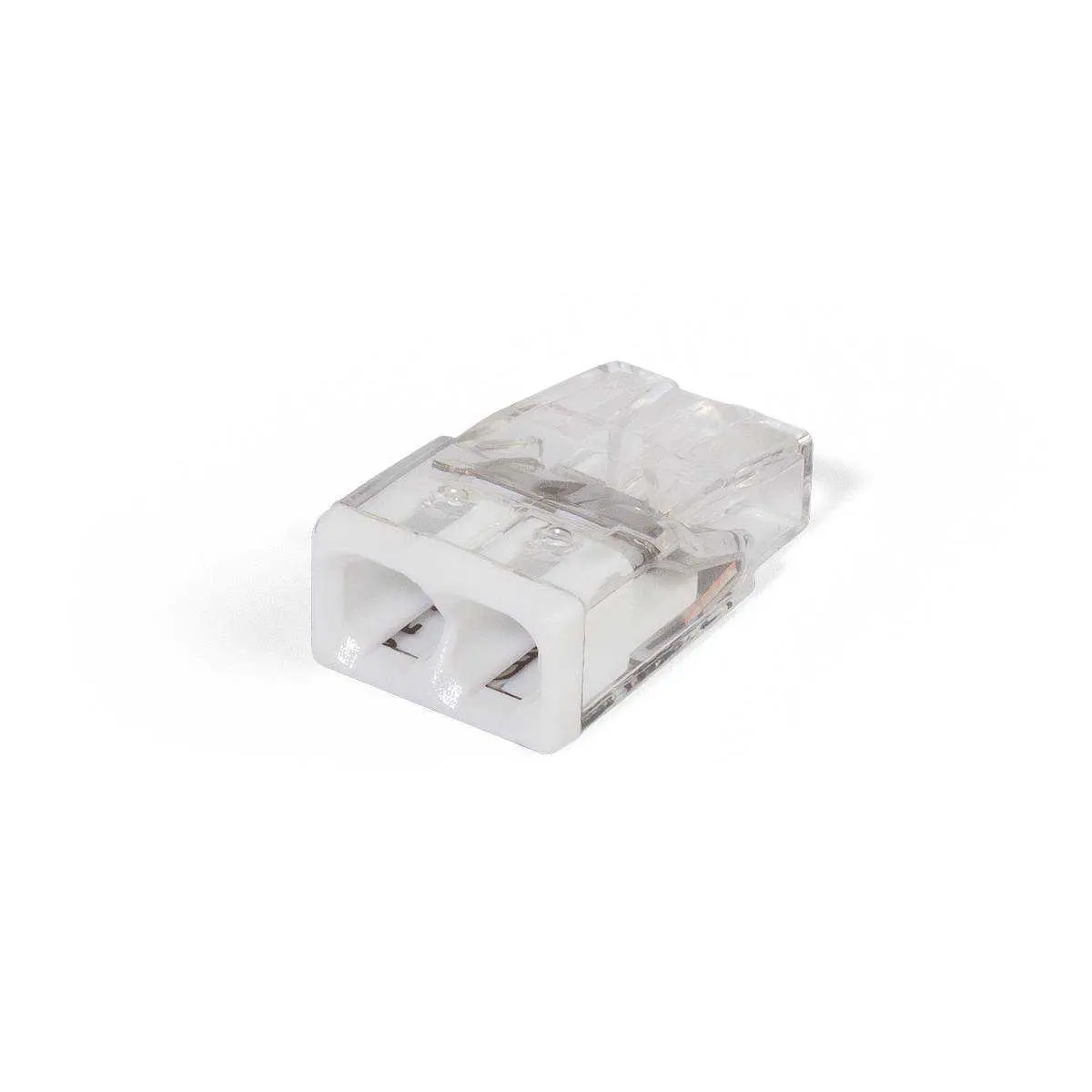

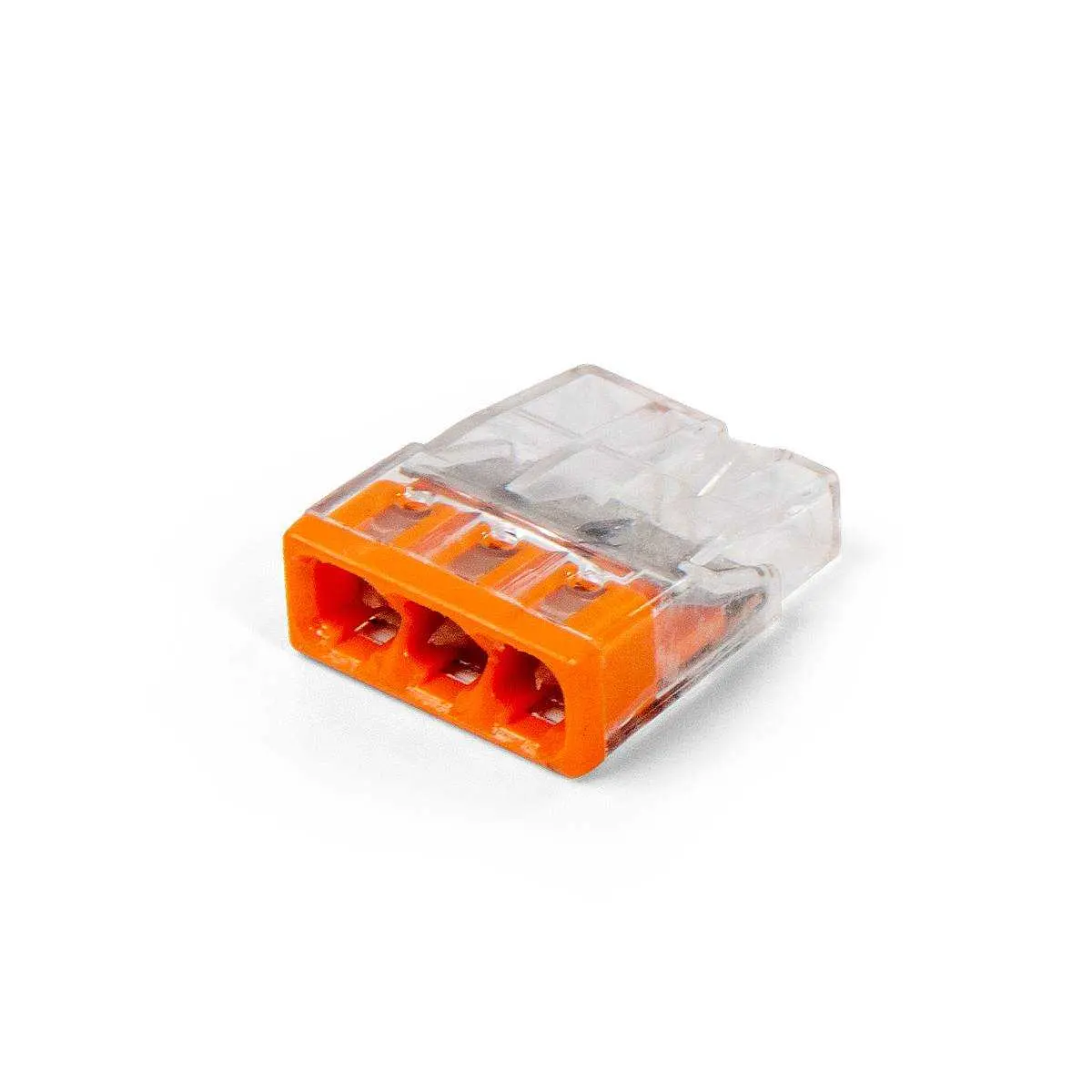

Миниатюрные клеммы Wago 2273 (без контактной пасты)

Миниатюрные клеммы Wago (без контактной пасты)

тип: Wago 2273

• Клеммы в прозрачном корпусе, без контактной пасты, предназначены для подключения одножильных/ многожильных медных проводников (до 3-го класса гибкости)
• При монтаже многожильных гибких проводов конец провода необходимо предварительно обжать при помощи втулочных наконечников
• Конструкция клемм предусматривает возможность монтажа медных проводников различного сечения(0.5 до 2.5) в одной клемме
• Линейное расположение контактной группы экономит место в распределительной коробке, а также делает монтаж более удобным и быстрым
• Каждый проводник имеет отдельное клеммное место и не повреждается в результате монтажа
• Смотровые окна на корпусе клеммы дают возможность контролировать правильность зачистки проводников и защиту от касаний
• Конструкция корпуса клемм предусматривает тестовые гнёзда под все стандарты измерительных щупов
• Уникальная цветовая маркировка каждого типоразмера клемм позволяет быстро и правильно идентифицировать их при монтаже
• Возможность визуально определить сечение проводника и необходимую длину зачистки с помощью информации нанесенной на корпус клеммы
• Монтаж не требует использования инструментов
• Прозрачный корпус позволяет контролировать глубину захода жилы
• Надежная защита от случайного прикосновения к токоведущим частям соединения
• Гарантированная надежность контактов, исключающая короткое замыкание и разогрев в точке соединения
• Максимальное напряжение: 450 В

Сертификация

• Сертификат соответствия на соединители WAGO (EAC)
• Сертификат соответствия требованиям пожарной безопасности на WAGO

Сопроводительная документация

• Клеммные зажимы Wago

Эксплуатационно-гарантийные сроки

• Гарантийный срок хранения 5  лет
• Гарантийный срок эксплуатации не опр.
• Срок службы 40  лет

Надежность соединения клеммами Wago в сравнении со скруткой

• Какая скрутка имеется в виду? Скрутка пассатижами проводов с последующим облуживанием или обмоткой изоляционной лентой, либо изолирующие колпачки СИЗ, монтирующие скрутку проводов? В любом случае, все известные мировые производители безвинтовых клемм с плоско-пружинным зажимом ( Wago, Hellerman Tyton,Tridonic, Ideal, Gardner&Bender ) утверждают, что такое соединение для моножильных проводов является безопасным и надежным. Однако, споры по поводу того, что же лучше: пружинные клеммы либо изолирующие скрутки СИЗ, не утихают и по сей день. У каждого метода много своих сторонников. История монтажа на американском континенте (США, Канада) с использованием соединительных изолирующих зажимов СИЗ и СИЗ-К насчитывает более полувека. Безвинтовые пружинные клеммы – молодой современный продукт, появившийся на рынке менее 10 лет назад. Предположительно, конструкция плоско-пружинных клемм у разных производителей разная. Поэтому имеет смысл говорить по каждому производителю отдельно.

Демонтаж клемм Wago

• – Универсальные рычажные клеммы Wago специальной серии 222 демонтируются без проблем, достаточно лишь поднять рычаг и вытащить провод. – Для извлечения провода и из клемм серий 773 и 273 необходимо совместить вытягивающее усилие с элементами вращения. Демонтаж возможен и прописан самим производителем. То, что клеммы Ваго многократного пользования - не вызывает сомнений. Однако это безусловно верно только для одножильных медных проводов. Далее следует наше частное мнение. После демонтажа на медном проводе остаются следы царапин от стальной пластины. Если количество циклов монтажа-демонтажа превышает «разумное» (то есть, 2-3 раза максимум), вы обнаружите еще большее количество царапин и следов резьбы от стальной пружинной пластины на медной жиле. В этом случае мы рекомендуем обрезать конец провода, после чего произвести его повторную зачистку и монтаж. Сами клеммы не портятся от повторных операций. – В случае демонтажа 773-х клемм и многопроволочных гибких жил состоящих из определенного количества проводков, каждая извлеченная жила нуждается в повторной зачистке. При этом лучше больше не использовать клемму для повторного монтажа. – В тех случаях, когда стандартные клеммы Wago монтируются при использовании дополнительных втулочных наконечников, демонтаж таких соединений существенно затруднен, если возможен вообще. Скорее всего, Вам просто не удастся извлечь провод, не порвав его, и не разворотив клемму. В любом случае, после такого демонтажа использовать повторно сами клеммы не рекомендуется!
