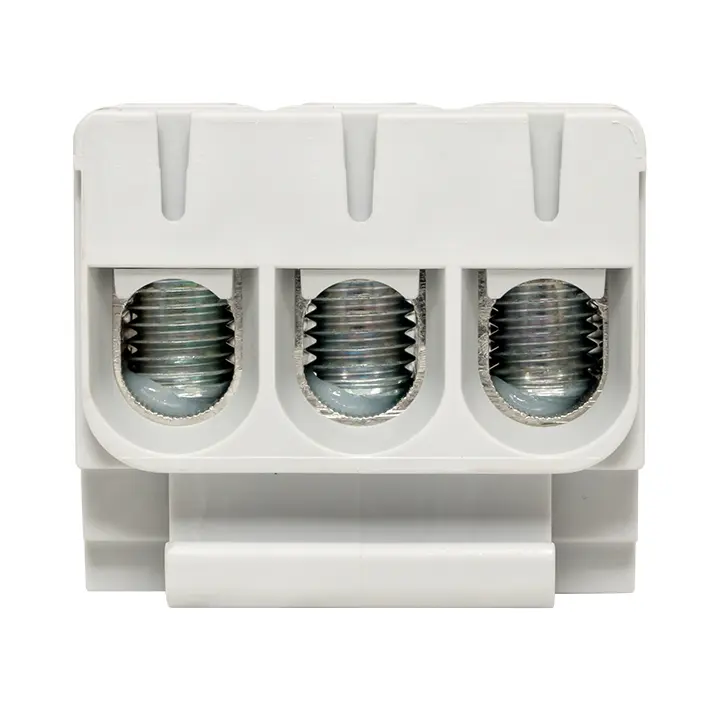

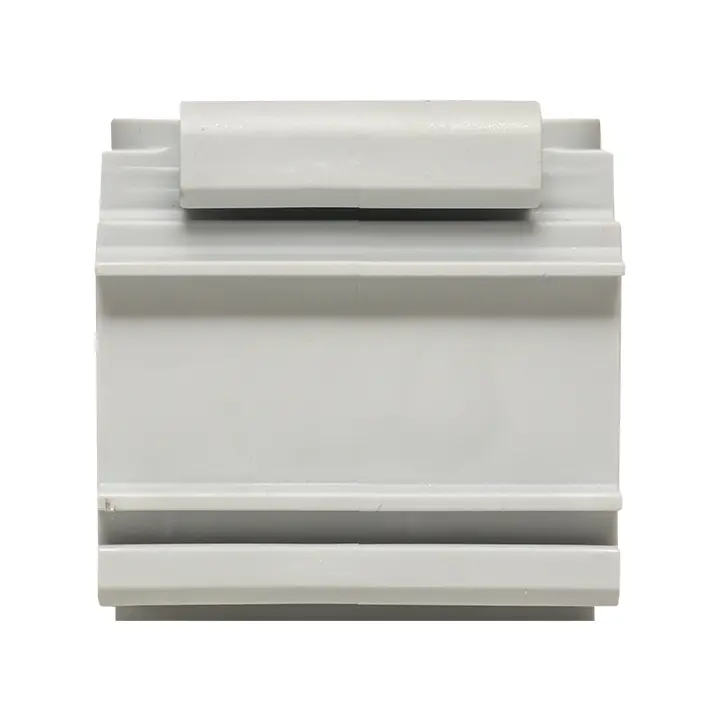

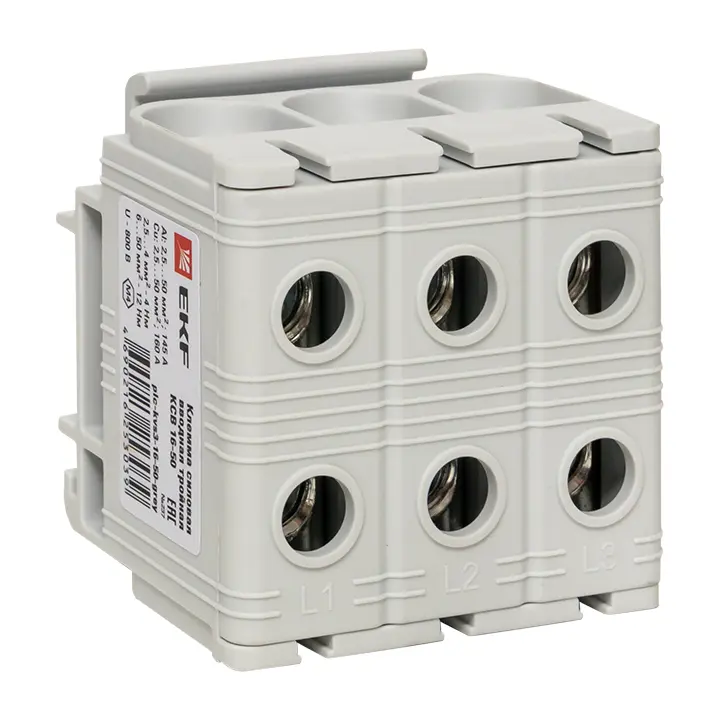

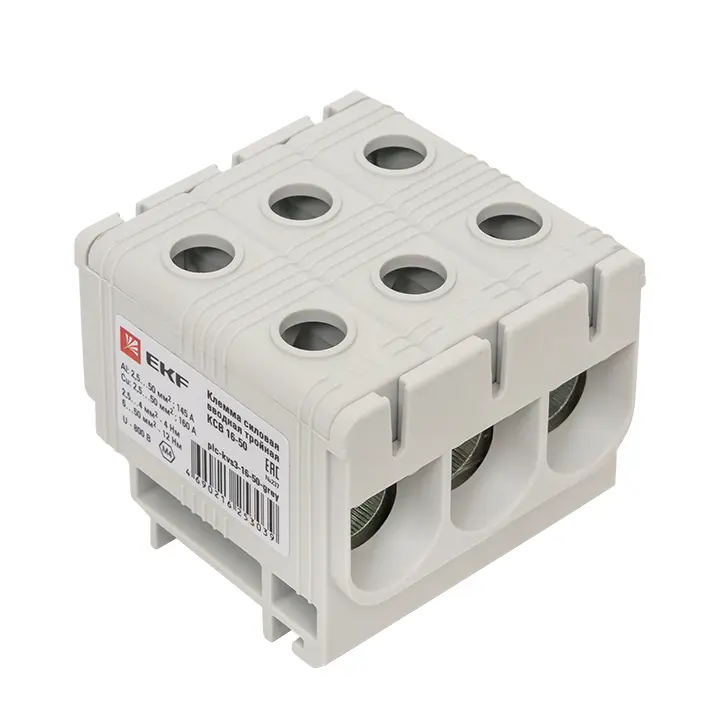

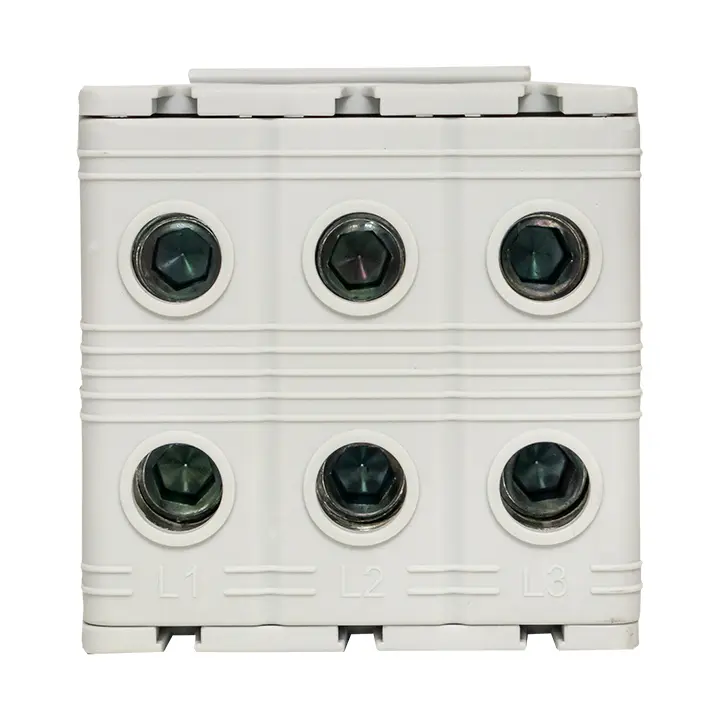

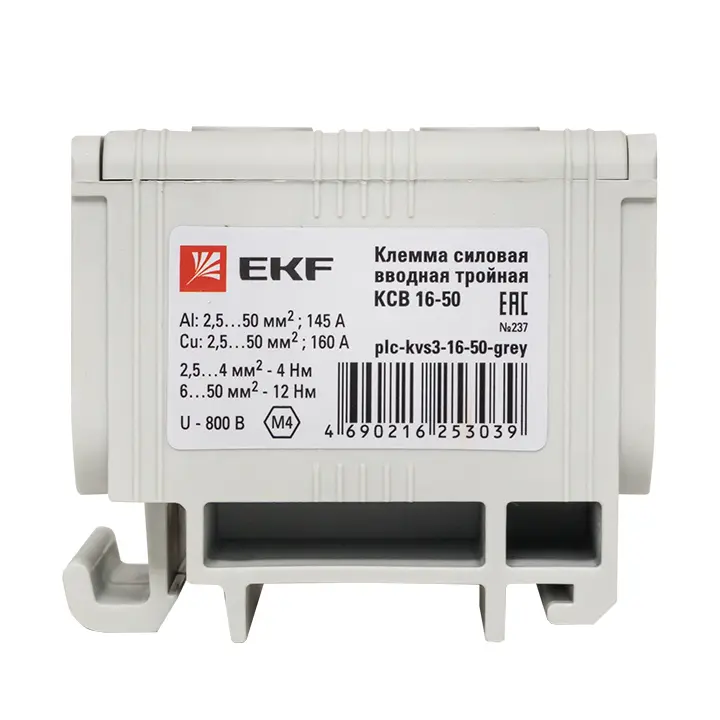

Клемма силовая вводная тройная КСВ 16-50 серая EKF PROxima

Клемма силовая вводная тройная КСВ 16-50 серая EKF PROxima

Артикул: plc-kvs3-16-50-grey

Клеммы КСВ EKF PROxima предназначены для присоединения вводных медных и алюминиевых проводников. Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником. Сечение подключаемых проводов: от 2,5 до 240 мм2 (в зависимости от габарита клемм). Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы. Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КСВ обеспечивают безопасное соединение медных и алюминиевых проводников.

Техническая спецификация

Статус	Регулярная
Высота (на мин. возможной высоте установки)	42 мм
Длина	49 мм
Количество зажимов на 1 уровень	6
Номин. напряжение	800...800 В
Номин. ток In	160 А
Позиция соединения	Сбоку
Поперечн. сечение подключ. однопроволочного (жесткого) провода	2.5...50 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	2.5...50 мм²
Способ монтажа	DIN-рейка
Цвет	Серый
Ширина/размер ячейки	49 мм
Рабочая температура	-40...80 °C
Класс воспламеняемости изоляц. материала согл. UL94	V0
Требуется торцевая пластина	Нет
Тип электрич. соединения 1	Винтовое соединение
Тип электрич. соединения 2	Винтовое соединение
Количество уровней	1
Соединенные внутри уровни (между собой)	Нет
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	2.5...50 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	2.5...50 мм²
Материал изоляции корпуса	Полиамид (PA)
Проверено на взрывобезопасность по версии "Ex e"	Нет
Наличие сертификата ТРТС	Да

Применение

• В качестве вводных и распределительных клемм при сборке электрощитов;
• В качестве переходного элемента при соединении алюминиевых и медных кабелей;
• В качестве дополнительных элементов для подключения и установки промышленного оборудования.

Преимущества

Крышка из полиамида с надежной замковой частью

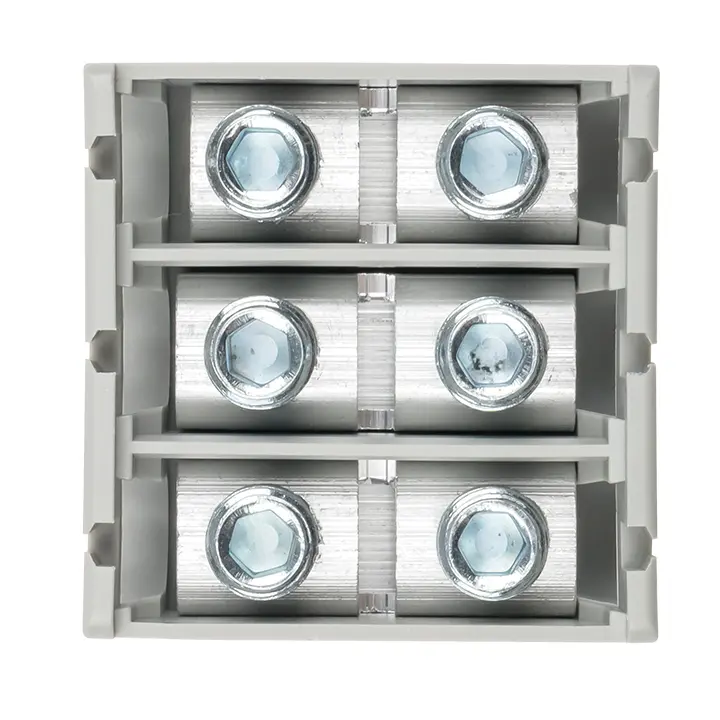

Силовая часть выполнена из алюминия со специальным покрытием: для подключения проводников из алюминия и меди

Перегородка в центральной части клеммы исключает «проваливание» проводника внутрь клеммы

Надежное крепление проводника с помощью одного винта

Ребристая поверхность на внутренней части блока препятствует выпадению проводника при затягивании клеммы

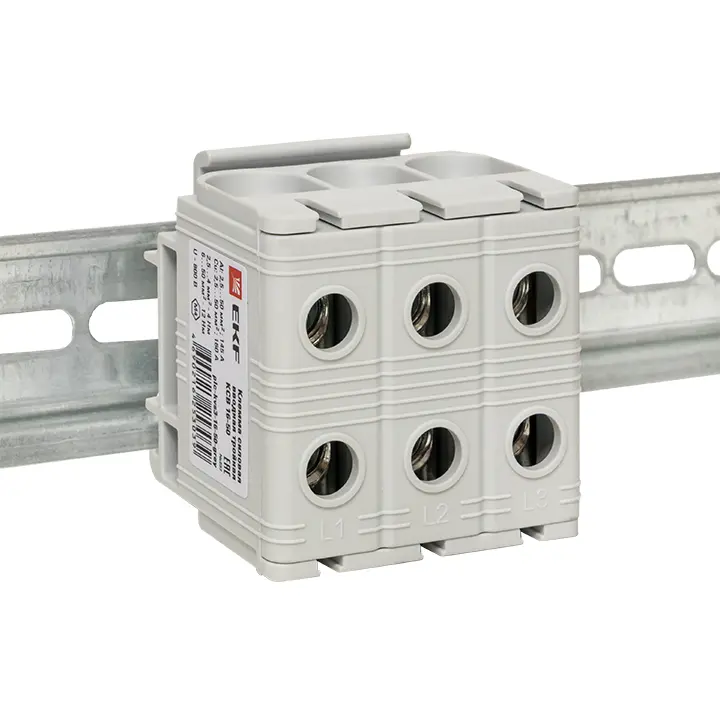

Универсальность монтажа: на DIN-рейку 35 мм или монтажную панель
