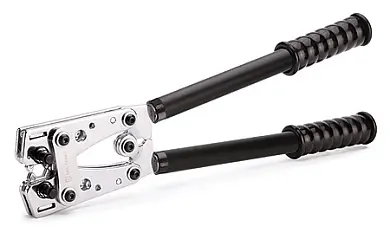

Пресс механический со встроенными гексагональными матрицами ПКГ-50 (КВТ)

модель: ПКГ-50

• Предназначены для опрессовки медных неизолированных трубчатых наконечников
• Диапазон сечений:
• медные наконечники 6–50 мм²
• Встроенные матрицы револьверного типа
• Ширина опрессовочного профиля: 5 мм
• Гексагональный обжим
• Быстрая перенастройка на нужный размер
• Для вращения матриц необходимо отжать до упора подпружиненные штифтовые фиксаторы. После отпускания штифта револьверная матрица самофиксируется
• Корпус из 5-миллиметровой стали
• Обработка поверхности: хромирование
• Вес: 1.50 кг
• Длина: 390 мм

Эксплуатационно-гарантийные сроки

• Гарантийный срок хранения 5  лет
• Гарантийный срок эксплуатации 1  год
• Срок службы 3  года

Шесть граней опрессовки

Принципиально существует два основных метода закрепления кабельных наконечников на жиле кабеля: метод механической фиксации и метод пайки (соединение посредством оловосодержащих расплавов)

В свою очередь, метод механической фиксации подразделяется на опрессовку (с использованием специальных формирующих матриц и пуансонов), на«болтовую» фиксацию (использование болтов со срывающейся головкой или скобовых болтовых затяжек), на зажимы по цанговому принципу.

В связи с разработкой и совершенствованием специального инструмента и стандартизацией используемых наконечников, методы опрессовки постепенно вытеснили техники паяных соединений, и на сегодняшний день являются самым распространенным методом крепления кабельных наконечников и соединительных гильз.

В зависимости от формы опрессовочных матриц в инструментах различных моделей, можно выделить два различных способа опрессовки: клиновидный (точечными матрицами) и гексагональный (шестигранными матрицами).

Так как большинство современных инструментов комплектуются шестигранными матрицами, то здесь мы подробно остановимся на гексагональном методе опрессовки, и расскажем о его преимуществах.

Гексагональная опрессовка обеспечивает равномерное обжатие хвостовика наконечника или кабельной жилы по всему периметру. За счет этого достигается максимальная площадь контактного соединения и высокая степень герметизации.

Ввиду равномерного обжима стенок хвостовика наконечника — деформационное усилие сжатия распределяется так же равномерно. При этом снижается вероятность образования микротрещин и дефектных разломов материала. Это особенно актуально в случае, если наконечник изготовлен из недостаточно пластичного материала. Материал, используемый в производстве наконечников и гильз, может быть различной степени твердости, а по технологии производства медная или алюминиевая труба должна быть только отожженной (мягкой). Однако на деле заводы не всегда соблюдают технологию изготовления или отжига, в результате чего труба может не обладать достаточной пластичностью. При опрессовке наконечника изготовленного из недостаточно мягкой трубы клиновидными матрицами, хвостовик в месте опрессовки может просто «порваться», что исключено при гексагональном методе опрессовки. Так же следует учитывать, что при длительном хранении или сильных перепадах температур, металл также теряет свою пластичность и твердеет.

При клиновидной опрессовке существует вероятность повреждения самой токонесущей жилы кабеля, или отдельных жил в случае использования многожильного кабеля, чего не происходит при опрессовке шестигранными матрицами.

При опрессовке гексагональным методом, наконечник в месте опрессовки принимает форму шестигранника, что при работах по монтажу/демонтажу соединения, дает возможность зафиксировать его с помощью изолированного гаечного ключа.

Гексагональный метод опрессовки по сравнению с клиновидным, обеспечивает значительно более прочное механическое соединение наконечника и проводника. Результат испытаний опрессованных соединений на разрыв в лаборатории завода «КВТ» можно увидеть в таблице:

90% прессов, выпускаемых ведущими мировыми производителями, комплектуются шестигранными матрицами, что тоже говорит о многом.

Картина сравнительных характеристик гексагональной и клиновидной опрессовки была бы неполной, если не принять во внимание одно очень важное обстоятельство. Дело в том, что за все в этом мире приходится платить… В случае гексагональной опрессовки платой и гарантией преимуществ за повышенную прочность соединения является точное соответствие шестигранных матриц геометрии опрессуемого наконечника.

Каждому типоразмеру наконечника в зависимости от внутреннего и внешнего диаметра хвостовика соответствует одна, и только одна четко подогнанная шестигранная матрица. Даже при незначительных изменениях в размерах хвостовика наконечника, для качественной опрессовки будет нужна другая матрица. Другими словами, гексагональные матрицы, сделанные для одного стандарта или размера наконечников, не подходят, или не дают ожидаемый результат при работе с наконечниками других стандартов и размеров.

Поскольку в настоящий момент, на отечественном электротехническом рынке, помимо наконечников и гильз общепринятого Российского ГОСТа циркулирует продукция более чем двух десятков других стандартов (отечественных и зарубежных), то потребитель должен быть особо внимательным в правильном выборе соответствующего инструмента.

Это тем более актуально в случае гексагонального обжима. Для каждого типа наконечников и соединительных гильз нужен инструмент с соответствующими данному стандарту и серии матрицами! Инструмент с шестигранными матрицами от различных европейских и азиатских производителей, скорее всего не даст ожидаемого результата при опрессовке кабельных наконечников и гильз, сделанных по Российскому ГОСТу.

Каков ресурс работы пресс-клещей, прессов?

Ресурс работы инструмента – понятие растяжимое. Он зависит от интенсивности использования пресса – Вы обжимаете два наконечника в день, двести или две тысячи. От размеров наконечников – если Вы опрессовываете только наконечники сечением 25 мм², то инструмент прослужит гораздо дольше, чем если опрессовывать наконечники сечением 150 мм². И так далее.
Согласно мировым стандартам, ресурс гидравлического инструмента составляет около 5.000 обжимов, у пресс-клещей – до 10.000. Фактический ресурс инструмента «КВТ» достигает 10.000 и 30.000 опрессовок соответственно. Но это не главное. Главное – что при правильном использовании инструмента и его своевременном облуживании (замена уплотнительных колец, доливка и замена масла), на инструмент «КВТ» предоставляется гарантия от трех до пяти лет (в зависимости от типа товара), что лучше всего характеризует его ресурс.

Механический инструмент порой стоит дороже аналогичного гидравлического. Имеет ли смысл его покупать?

решение о покупке механического или гидравлического инструмента может принять человек, который знает, в каких условиях этот инструмент будет использоваться. В данном случае, механический инструмент всепогодный и всесезонный, требует минимального обслуживания, практически не подвержен поломкам и работает быстрее (при наличии физической силы), чем гидравлика.

Чем отличаются гидравлические пресса «КВТ» от аналогичных инструментов, предлагаемых другими торговыми организациями?

Главное отличие инструмента «КВТ» – это то, что сборка и контроль качества полностью осуществляется на Калужском заводе «КВТ». Особо ответственные детали так же выпускаются на заводе, другие комплектующие получаются со сторонних предприятий. Сходство с инструментом других производителей или продавцов заканчивается внешним видом, и то, если не присматриваться. Большинство деталей, из которых собирается инструмент, отличаются от аналогичных деталей инструментов других производителей, что неоднократно было проверено, когда к нам обращались с просьбами о ремонте стороннего инструмента. Мы прикладываем максимум усилий, что бы инструмент выходил надежным и качественным. Постоянно ведется работа по модернизации и улучшению уже имеющихся моделей. По инструменту «КВТ» осуществляется гарантийный ремонт и постгарантийное обслуживание.
