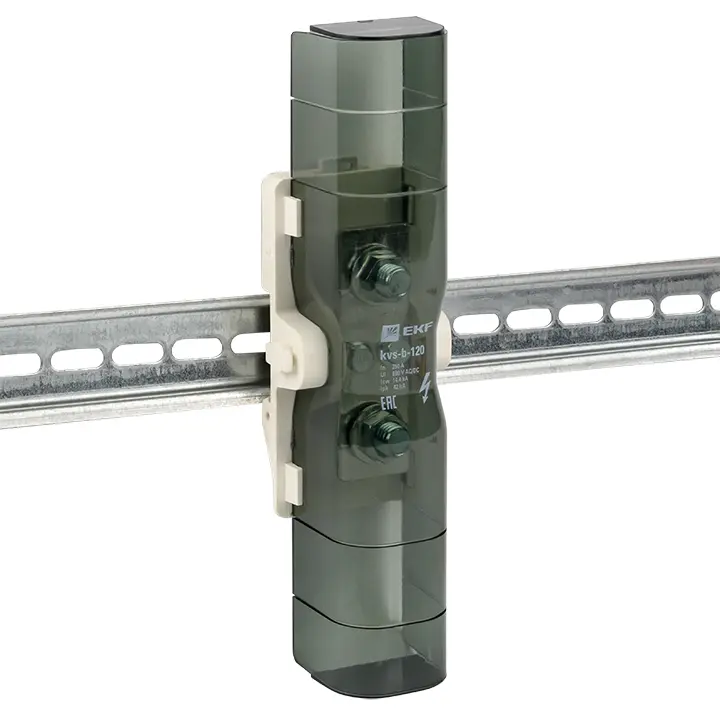

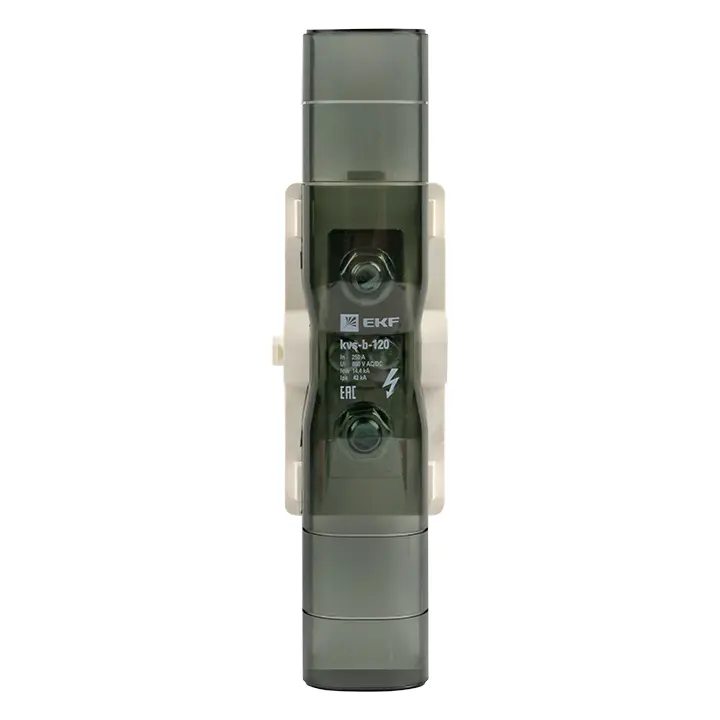

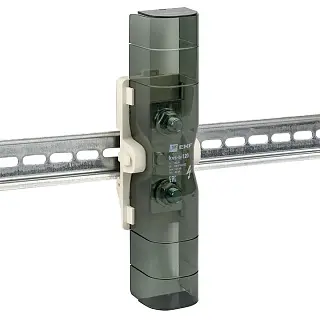

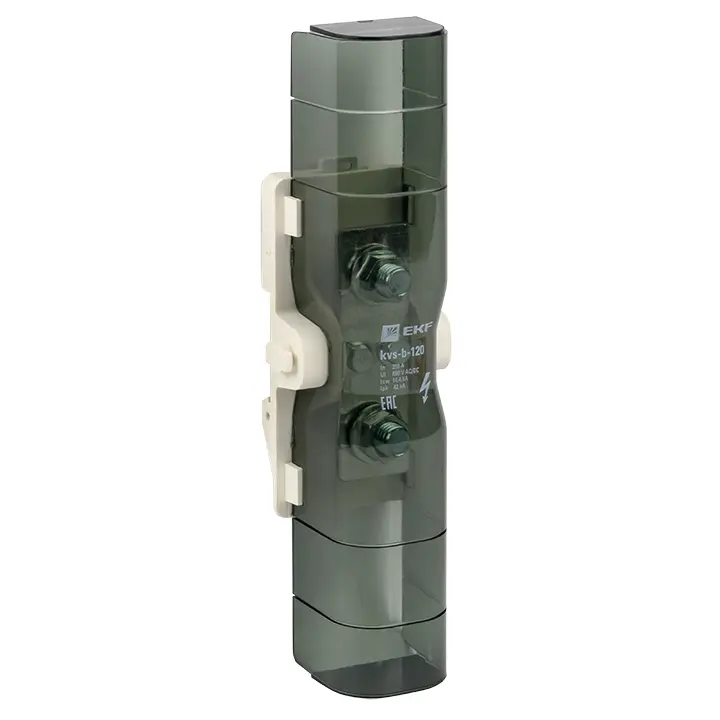

Клемма КСВб в корпусе 250A M8 (10-120 мм2) EKF PROxima

Клемма КСВб в корпусе 250A M8 (10-120 мм2) EKF PROxima

Артикул: kvs-b-120

Клеммы КСВ EKF PROxima предназначены для присоединения вводных медных и алюминиевых проводников. Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником. Сечение подключаемых проводов: от 2,5 до 240 мм2 (в зависимости от габарита клемм). Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы. Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КСВ обеспечивают безопасное соединение медных и алюминиевых проводников.

Техническая спецификация

Статус	Регулярная
Высота (на мин. возможной высоте установки)	50 мм
Длина	205,7 мм
Количество зажимов на 1 уровень	2
Номин. напряжение	690...690 В
Номин. ток In	250 А
Позиция соединения	Сверху
Поперечн. сечение подключ. однопроволочного (жесткого) провода	10...120 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	10...120 мм²
Способ монтажа	DIN-рейка/винт
Цвет	Темно-серый
Ширина/размер ячейки	52,3 мм
Рабочая температура	-40...80 °C
Класс воспламеняемости изоляц. материала согл. UL94	V0
Требуется торцевая пластина	Нет
Тип электрич. соединения 1	Болтовое соединение
Тип электрич. соединения 2	Болтовое соединение
Количество уровней	1
Соединенные внутри уровни (между собой)	Нет
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	10...120 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	10...120 мм²
Материал изоляции корпуса	Полиамид (PA)
Проверено на взрывобезопасность по версии "Ex e"	Нет

Применение

• В качестве вводных и распределительных клемм при сборке электрощитов;
• В качестве переходного элемента при соединении алюминиевых и медных кабелей;
• В качестве дополнительных элементов для подключения и установки промышленного оборудования.
