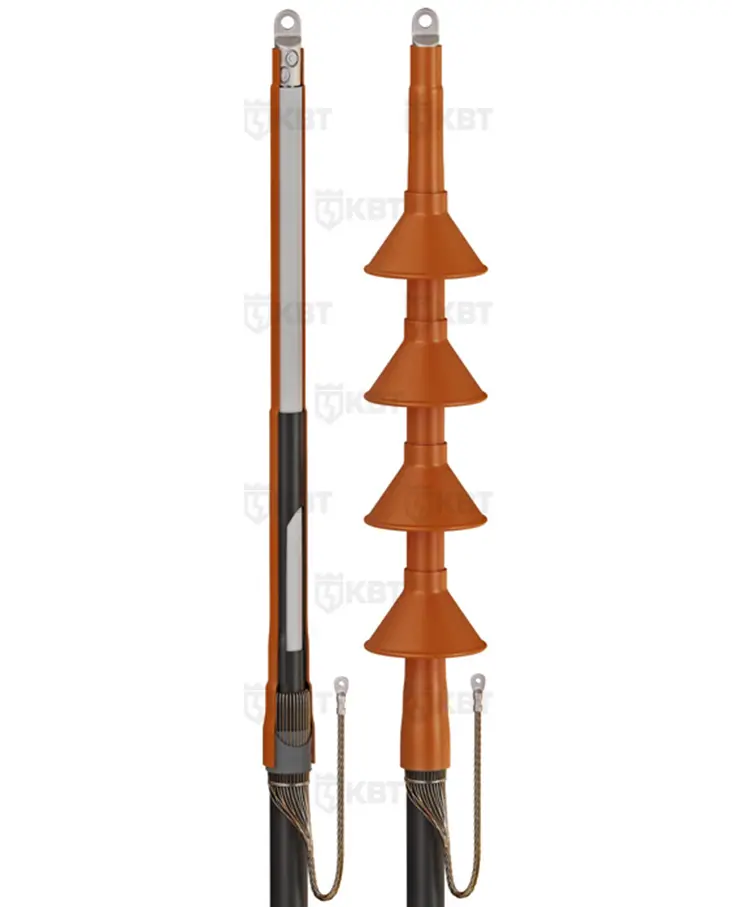

1ПКВТ-20 Концевые муфты внутренней установки для кабелей с изоляцией из сшитого полиэтилена на 20кВ

Артикул: -
(1)
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
От 127.60 руб. за 1 шт
В наличии
Доставка 1-3 дня
Основные характеристики
Производитель
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Кабельная муфта 1ПКВТ-20-150/240 (Б) (КВТ) Артикул: 63985
135.02 руб. за 1 шт
Под заказ
Кабельная муфта 1ПКВТ-20-300/400 (Б) (КВТ) Артикул: 63986
223.57 руб. за 1 шт
Под заказ
Кабельная муфта 1ПКВТ-20-70/120 (Б) (КВТ) Артикул: 63984
127.60 руб. за 1 шт
В наличии
- +

1ПКВТ-20

  • Предназначены для оконцевания одножильных кабелей:
    • с изоляцией из сшитого полиэтилена и экраном из медных проволок
    • на напряжение 20кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
  • Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
  • Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
  • Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
  • В комплект муфты входят болтовые наконечники на напряжение 35 кВ
  • Комплект поставки рассчитан для монтажа одной фазы кабеля
  • Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
  • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
  • Выпускается по ТУ 3599-005-97284872-2015
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 3  года
  • Срок службы 30  лет
SKU товарные позиции Тип муфты Технология монтажа Рабочее напряжение, до (кВ) Сечение жил, мм² Количество жил в кабеле Изоляция кабеля Тип установки Тип кабеля
63984
1ПКВТ-20-70/120(Б) (КВТ) Концевая
термоусаживаемая
20
70/ 95/ 120
1
Сшитый полиэтилен
Внутренняя
без брони/ с броней
63985
1ПКВТ-20-150/240(Б) (КВТ) Концевая
термоусаживаемая
20
150/ 185/ 240
1
Сшитый полиэтилен
Внутренняя
без брони/ с броней
63986
1ПКВТ-20-300/400(Б) (КВТ) Концевая
термоусаживаемая
20
300/ 400
1
Сшитый полиэтилен
Внутренняя
без брони/ с броней

Производитель
Отличия муфты от заделки
  • Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.
Использование наконечников в муфтах
  • Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
Комплектация муфт
  • При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
Отличия муфты холодной усадки от термоусаживаемой
  • Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
Явление трекинга
  • Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.
