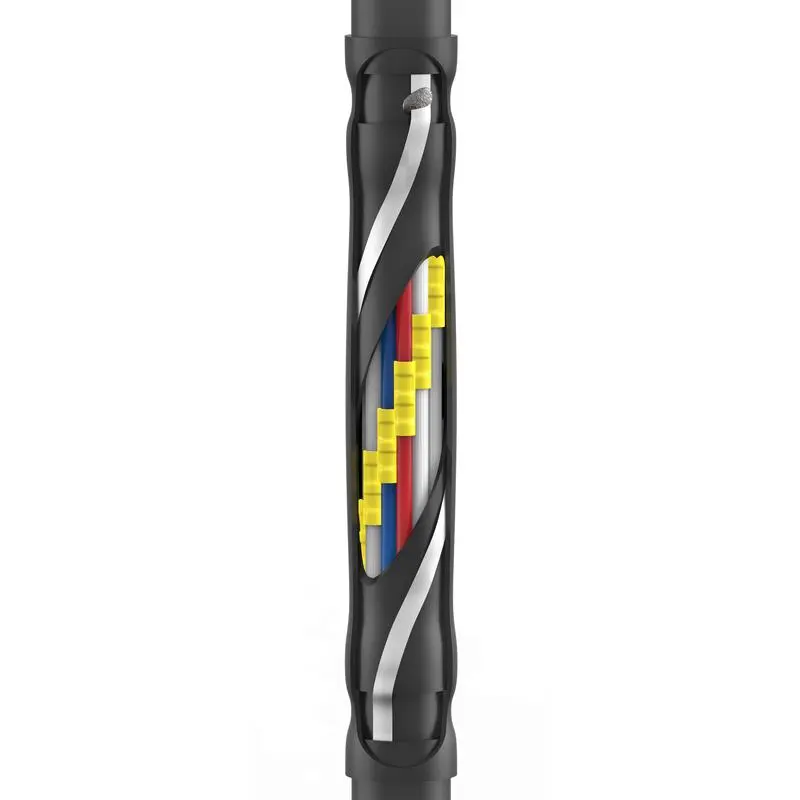

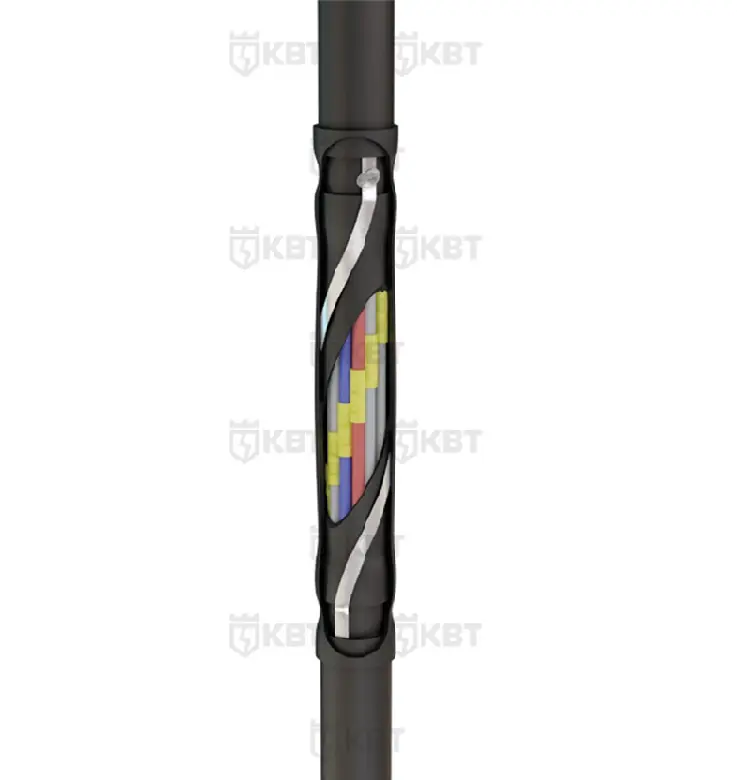

ПСТк Соединительные кабельные муфты для контрольных кабелей

Артикул: -
(3)
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
От 19.16 руб. за 1 шт
В наличии
Доставка 1-3 дня
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Кабельная муфта ПСТк (4-14) х 1,5-2,5 (КВТ) Артикул: 57247
26.18 руб. за 1 шт
Под заказ
Кабельная муфта ПСТк (4-7) х 0,75 - 1,5 (КВТ) Артикул: 57245
19.16 руб. за 1 шт
В наличии
- +
Муфта кабельная соединительная ПСТк (10–37)/(0.75–1.5) (КВТ) Артикул: 66564
44.20 руб. за 1 шт
Под заказ
Муфта кабельная соединительная ПСТк (19–37)/(1.5–2.5) (КВТ) Артикул: 57248
59.60 руб. за 1 шт
Под заказ
Муфта кабельная соединительная ПСТк (4–10)/(4–10) (КВТ) Артикул: 57249
24.95 руб. за 1 шт
Под заказ
Соединительные кабельные муфты ПСТк
Выбор кабельных муфт по заданным параметрам

Тип: ПСТк
  • Предназначены для соединения и ремонта контрольных кабелей:
    • с ПВХ изоляцией
    • с броней и без брони
    • на напряжение 1 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    КВВГ, КВВГЭ, КВВГнг, КВВГнг LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ
  • Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях
  • Для соединения жил кабеля используются изолированные соединительные гильзы ГСИ, что обеспечивает одновременно соединение и изоляцию жил кабеля
  • Для соединения жил контрольных кабелей используются мультиразмерные гильзы в изолированном ПВХ корпусе. Гильзы ГСИ (КВТ) входят в базовую комплектацию (за исключением муфты ПСТк (4–10)/(4–10))
  • Опрессовка изолированных гильз осуществляется пресс-клещами: СТА-01, СТВ-01СТК-01, либо наборами: СТFCTB производства «КВТ»
  • Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой трубки, выполняющей функцию внешнего защитного кожуха, обеспечивает полную герметизацию муфты после монтажа
  • Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), портативные бутановые горелки «КВТ», высокотемпературный фен ТТ-1800 (КВТ)
  • Выпускается по ТУ 3599-061-97284872-2014
➔Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 2
  • Гарантийный срок эксплуатации: 7
  • Срок службы: 30
SKU товарные позиции Тип муфты Технология монтажа Рабочее напряжение, до (кВ) Сечение жил, мм² Количество жил в кабеле Изоляция кабеля Тип установки Тип кабеля
57245
ПСТк (4–7)/(0.75–1.5) (КВТ) Соединительная
термоусаживаемая
1
0.75/ 1.5/ 1.0
7/ 4/ 5
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
66564
ПСТк (10–37)/(0.75–1.5) (КВТ) Соединительная
термоусаживаемая
1
0.75/ 1.0/ 1.5
37/ 10/ 14/ 19/ 27
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
57247
ПСТк (4–14)/(1.5–2.5) (КВТ) Соединительная
термоусаживаемая
1
1.5/ 2.5
14/ 4/ 5/ 7/ 10
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
57248
ПСТк (19–37)/(1.5–2.5) (КВТ) Соединительная
термоусаживаемая
1
1.5/ 2.5
37/ 19/ 27
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
57249
ПСТк (4–10)/(4–10) (КВТ) Соединительная
термоусаживаемая
1
4/ 6/ 10
10/ 4/ 5/ 7
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
Отличия муфты от заделки
  • Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.
Отличия муфты холодной усадки от термоусаживаемой
  • Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
Разница в муфтах на 1кВ и на 10кВ
  • Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
