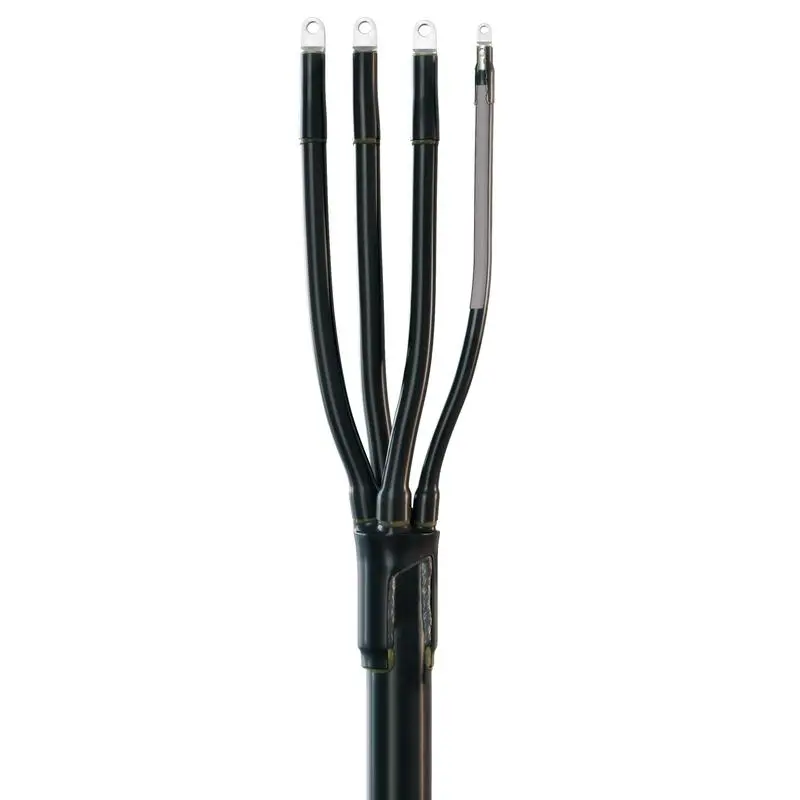

Концевые кабельные муфты (3+1)РКТп-1

Выбор кабельных муфт по заданным параметрам

Тип: (3+1)РКТп-1Предназначены для оконцевания кабелей:

с резиновой изоляцией
без брони
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: четырехжильные c нулевой жилой меньшего сечения: КГ, КПГ и их аналоги и модификации
Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Высокое качество комплектующих и используемых материалов
Комплектация кабельной концевой муфты позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
Болтовые наконечники корня разделки подматываются специальным гидроизоляционным герметиком, который компенсирует колебания и вибрации, возникающие в процессе эксплуатации муфты
Инструмент для монтажа:
пропановая горелка ПГ (КВТ),
набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Выпускается по ТУ 3599-006-97284872-2006

Наименование муфты	Число жил кабеля	Сечение основных жил кабеля (мм²)	Сечение нулевой жилы (жилы заземления) кабеля (мм²)
(3+1)РКТп-1-10/25	4	10, 16, 25	6, 10, 16
(3+1)РКТп-1-35/50	4	35, 50	16, 25
(3+1)РКТп-1-70/120	4	70, 95, 120	35, 50, 70

➔Эксплуатационные характеристики (лет)

Гарантийный срок хранения: 2
Гарантийный срок эксплуатации: 1
Срок службы: 3

товарные позиции	тип установки	тип кабеля	диапазон сечений (мм²)	болт. в компл.	ед. изм.	потреб. упак.	кратность/ мин. норма отпуска
товарные позиции	тип установки	тип кабеля	диапазон сечений (мм²)	болт. в компл.	ед. изм.	потреб. упак.	кратность/ мин. норма отпуска	(3+1)РКТп-1-10/25^(КВТ)	внутр. +наружн.	без брони	10-25	нет	шт	1	1
(3+1)РКТп-1-35/50^(КВТ)	внутр. +наружн.	без брони	35-50	нет	шт	1	1
(3+1)РКТп-1-70/120^(КВТ)	внутр. +наружн.	без брони	70-120	нет	шт	1	1
(3+1)РКТп-1-10/25(Б)^(КВТ)	внутр. +наружн.	без брони	10-25	есть	шт	1	1
(3+1)РКТп-1-35/50(Б)^(КВТ)	внутр. +наружн.	без брони	35-50	есть	шт	1	1
(3+1)РКТп-1-70/120(Б)^(КВТ)	внутр. +наружн.	без брони	70-120	есть	шт	1	1

Производитель

КВТ

Разница в муфтах на 1кВ и на 10кВ

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Использование наконечников в муфтах

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Комплектация муфт

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Отличия муфты холодной усадки от термоусаживаемой

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Преимущества термоусаживаемых кабельных муфт «КВТ»
