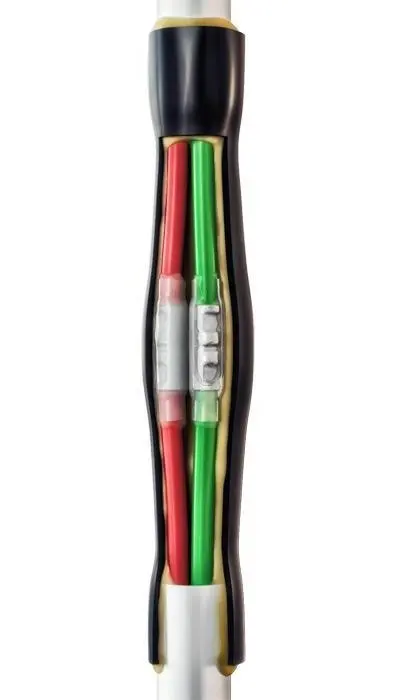

Термоусаживаемые мини-муфты ПСТ мини нг-LS

Артикул: -
(0)
Статус генерального дистрибьютора марки "КВТ"
Консультация и ведение личным менеджером
Индивидуальные цены и накопительная система
Собственный склад и Розничный магазин
Доставка 1-3 дн по всей Беларуси для Юр и Физ лиц
Аккредитованный сервисный центр (профилактика и ремонт)
От 7.08 руб. за 1 шт
В наличии
Доставка 1-3 дня
Способы оплаты
Основные характеристики
Производитель
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Муфта 3ПСТ мини - 4/6 нг-LS (КВТ) Артикул: 69175
7.08 руб. за 1 шт
В наличии
- +
Муфта 3ПСТ(б) мини - 1/2,5 нг-LS (КВТ) Артикул: 74677
8.31 руб. за 1 шт
В наличии
- +
Соединительные кабельные муфты ПСТ мини нг-LS
Выбор кабельных муфт по заданным параметрам

Тип: ПСТ мини нг-LS
  • Предназначены для соединения медных проводов и кабелей:
    • с пластмассовой изоляцией малых сечений (ПВХ/СПЭ)
    • на напряжение до 400 В
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и др.
  • Для кабелей с броней используется непаяная система заземления.
  • Комплект универсален и может быть использован на 2-3-х жильном, либо 4–5-ти жильном кабеле в диапазоне сечений от 1.0 до 10 мм²
  • Состав муфты:
    • соединительные медные луженые гильзы ГМЛ(о)
    • соединительные термоусаживаемые манжеты с клеевым подслоем
    • защитный кожух со сплошным нанесением клея на внутренней поверхности
    • 2 пружины ППД (для муфт с броней)
    • провод заземления (для муфт с броней)
  • Муфта имеет два контура герметичности, представленных клеевыми термоусаживаемыми трубками для изоляции контактных соединений (цвет: прозрачный) и общей трубкой восстановления оболочки кабеля (цвет: черный)
  • Термоусадочные трубки с внутренним слоем термоплавкого клея обеспечивают качественную изоляцию и герметичность соединений
  • Трубки восстановления оболочки кабеля устойчивы к ультрафиолетовому излучению и погодным условиям
  • Прокладка в подземных кабельных каналах, трубах и непосредственно в грунте
  • Инструмент для монтажа:
  • Выпускается по ТУ 3599-062-97284872-2014
➔Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 2
  • Гарантийный срок эксплуатации: 7
  • Срок службы: 30
товарные позиции диапазон сечений (мм²) тип установки тип кабеля болт. в компл. ед. изм. потреб. упак. кратность/ мин. норма отпуска
3ПСТ мини-1/2.5 нг-LS (КВТ) 1.0-2.5 внутр. +наружн. без брони нет шт 1 1
3ПСТ мини-4/6 нг-LS (КВТ) 4-6 внутр. +наружн. без брони нет шт 1 1
3ПСТ мини-6/10 нг-LS (КВТ) 6-10 внутр. +наружн. без брони нет шт 1 1
5ПСТ мини-1/2.5 нг-LS (КВТ) 1.0-2.5 внутр. +наружн. без брони нет шт 1 1
5ПСТ мини-4/6 нг-LS (КВТ) 4-6 внутр. +наружн. без брони нет шт 1 1
5ПСТ мини-6/10 нг-LS (КВТ) 6-10 внутр. +наружн. без брони нет шт 1 1
3ПСТ(б) мини-1/2.5 нг-LS (КВТ) 1.0-2.5 внутр. +наружн. с броней нет шт 1 1
3ПСТ(б) мини-4/6 нг-LS (КВТ) 4-6 внутр. +наружн. с броней нет шт 1 1
3ПСТ(б) мини-6/10 нг-LS (КВТ) 6-10 внутр. +наружн. с броней нет шт 1 1
5ПСТ(б) мини-1/2.5 нг-LS (КВТ) 1.0-2.5 внутр. +наружн. с броней нет шт 1 1
5ПСТ(б) мини-4/6 нг-LS (КВТ) 4-6 внутр. +наружн. с броней нет шт 1 1
5ПСТ(б) мини-6/10 нг-LS (КВТ) 6-10 внутр. +наружн. с броней нет шт 1 1

Разница в муфтах на 1кВ и на 10кВ
  • Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
Использование наконечников в муфтах
  • Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Комплектация муфт
  • При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
Отличия муфты холодной усадки от термоусаживаемой
  • Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
Преимущества термоусаживаемых кабельных муфт «КВТ»
  • «КВТ» — одно из немногих действующих на территории России предприятий, самостоятельно осуществляющих полный цикл производства компонентов термоусаживаемых муфт. Это выгодно отличает завод «КВТ» от так называемых «сборочных площадок», осуществляющих лишь комплектацию муфт из изделий сторонних производителей и зачастую использующих недоброкачественные импортные компоненты.
  • Ассортимент термоусаживаемых муфт торговой марки «КВТ» охватывает практически весь спектр существующих типов кабелей напряжением от 1 до 35 кВ. Широкая номенклатура изделий разработана для одно-, двух-, трех-, четырех- и пятижильных кабелей с различными типами изоляции: бумажной маслопропитанной, пластмассовой и изоляцией из сшитого полиэтилена. Размерная линейка муфт покрывает диапазон сечений кабеля от 1.5 до 630 мм².
  • Завод «КВТ» — единственное предприятие в России, наряду с термоусаживаемыми муфтами серийно производящее кабельные наконечники и соединители. Более чем 15-летняя история производства, инновационных разработок и репутация лидера свидетельствуют о безупречном качестве наконечников и соединителей «КВТ». Кабельные наконечники и гильзы под опрессовку, механические соединители и наконечники со срывными болтами являются необходимыми аксессуарами для монтажа концевых и соединительных муфт.
  • Наличие собственной сертифицированной лаборатории, оснащенной современным оборудованием, включая высоковольтные установки, климатическую камеру, камеру солевого тумана, стенды для проведения циклических испытаний, разрывные машины и др., позволяет контролировать качество выпускаемой продукции и осуществлять новые разработки.
  • При производстве термоусаживаемых муфт «КВТ» учитываются новейшие тенденции развития в области материаловедения и технологии переработки полимеров. В соответствии с современными требованиями разработана линейка кабельных муфт с индексом «нг-Ls», выполненных из термоусаживаемых материалов с пониженным дымовыделением и не поддерживающих горение.
  • Помимо собственных испытаний в лаборатории завода, термоусаживаемые муфты «КВТ» проходят добровольную сертификацию на соответствие требованиям ГОСТ 13781.0-86. Сертификат соответствия № РОСС RU.ММ04.Н02582, выданный Федеральным агентством по техническому регулированию и метрологии на основании протоколов лаборатории ВНИИ Кабельной промышленности, является подтверждением качества и надежности муфт марки «КВТ». На заводе внедрена система менеджмента качества по ГОСТ Р ИСО 9001, подтвержденная международным сертификатом Euro Standard Register certification system (Евро Стандарт Регистр) № РОСС RU.C.04ХЖ.СК.0348. Служба контроля качества «КВТ» совместно с лабораторией осуществляет полный входной контроль сырья и материалов, используемых при производстве кабельных муфт, а также контроль качества на всех этапах технологического процесса.
