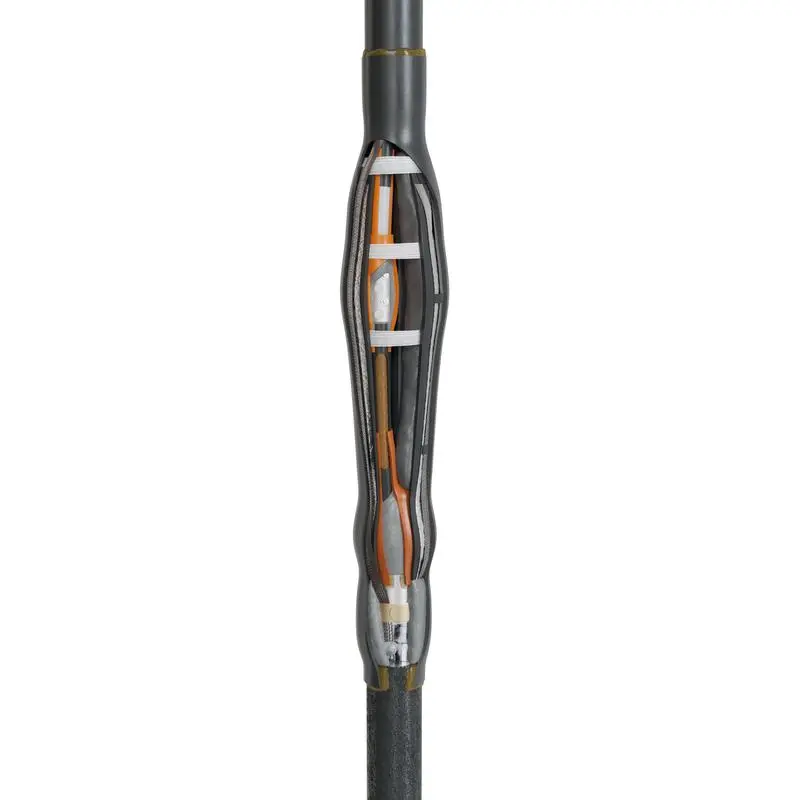

(3П+3Б)СПТ-10 Переходные муфты для кабелей с изоляцией из сшитого полиэтилена и с бумажной изоляцией до 10кВ

Видео

Артикул: -

(0)

Сертификация
Документация

Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

755.50 руб. за 1 шт

Под заказ

Сравнить

Доставка 1-3 дня

Подробнее о доставке

Основные характеристики

Производитель

КВТ

Выберите нужный вариант товара

Фото

Название и артикул

Цена

Кабельная муфта (3П+3Б)СПТ-10-35/50 (Б) (КВТ) Артикул: 74017

755.50 руб. за 1 шт

Под заказ

Соединительные кабельные муфты (3П+3Б)СПТ-10
Выбор кабельных муфт по заданным параметрам

Тип: (3П+3Б)СПТ-10

Предназначены для соединения

3-х жильного кабеля с изоляцией из сшитого полиэтилена и экраном из медных проволок
с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
на напряжение 6 и 10 кВ

пропановая горелка ПГ (КВТ)
набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-047-97284872-2011

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 30 лет

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
74017	(3П+3Б)СПТ-10-35/50(Б) (КВТ)	Переходная	термоусаживаемая	10	35/ 50	3	Сшитый полиэтилен/ Бумажно маслопропитанная	В кабельных каналах и грунте	без брони/ с броней
74018	(3П+3Б)СПТ-10-70/120(Б) (КВТ)	Переходная	термоусаживаемая	10	70/ 95/ 120	3	Сшитый полиэтилен/ Бумажно маслопропитанная	В кабельных каналах и грунте	без брони/ с броней
74019	(3П+3Б)СПТ-10-150/240(Б) (КВТ)	Переходная	термоусаживаемая	10	150/ 185/ 240	3	Сшитый полиэтилен/ Бумажно маслопропитанная	В кабельных каналах и грунте	без брони/ с броней

Производитель

КВТ

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Разница в муфтах на 1кВ и на 10кВ

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Отличия муфты от заделки

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Использование наконечников в муфтах

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Комплектация муфт

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Отличия муфты холодной усадки от термоусаживаемой

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Явление трекинга

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.
