по ТУ 3424-001-59861269-2004

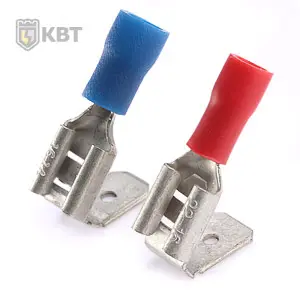

- Предназначены для формирования быстроразъемных соединений многопроволочных медных проводов с дополнительным ответвлением
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:

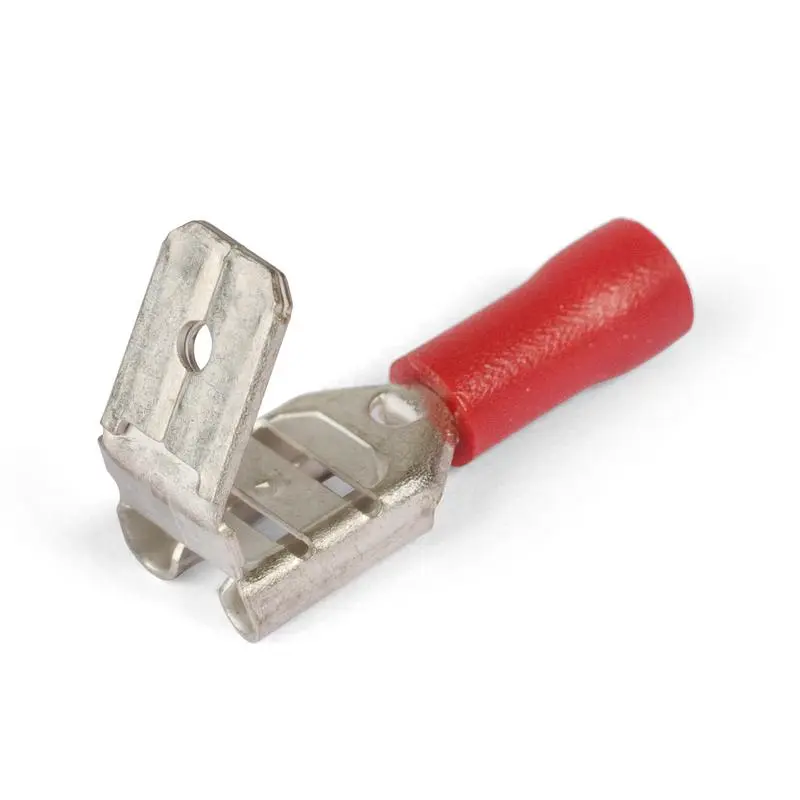

- два в одном: розетка «мама» и вилка «папа» в одной клемме
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- клеммы имеют конструктивные фиксаторы замкового типа для прочного механического соединения разъемов «папа-мама»
- Размер контакта определяется шириной «В» клеммы РПИ-П
- Комплиментарны с разъемами РПИ-П и РПИ-М, а также выходами типа «папа» на клеммах электрических устройств
- Опрессовка проводника поверх изолирующей манжеты
Наименование
|
Сечение (мм²)
|
Ток, А
|
Размер контакта
|
B(мм)
|
L(мм)
|
L1(мм)
|
P(мм)
|
dв??(мм)
|
S(мм)
|
РПИ-О 1.5-(6.3)
|
0.5–1.5
|
10
|
6.3х0.8 мм
|
6.3
|
21.5
|
7.7
|
10.0
|
1.7
|
0.4
|
РПИ-О 2.5-(6.3)
|
1.5-2.5
|
15
|
6.3х0.8 мм
|
6.3
|
21.5
|
7.7
|
10.0
|
2.3
|
0.4
|
Эксплуатационные характеристики (лет)
- Гарантийный срок хранения: 5
- Гарантийный срок эксплуатации: 5
- Срок службы: 25
