по ТУ 3424-001-59861269-2004

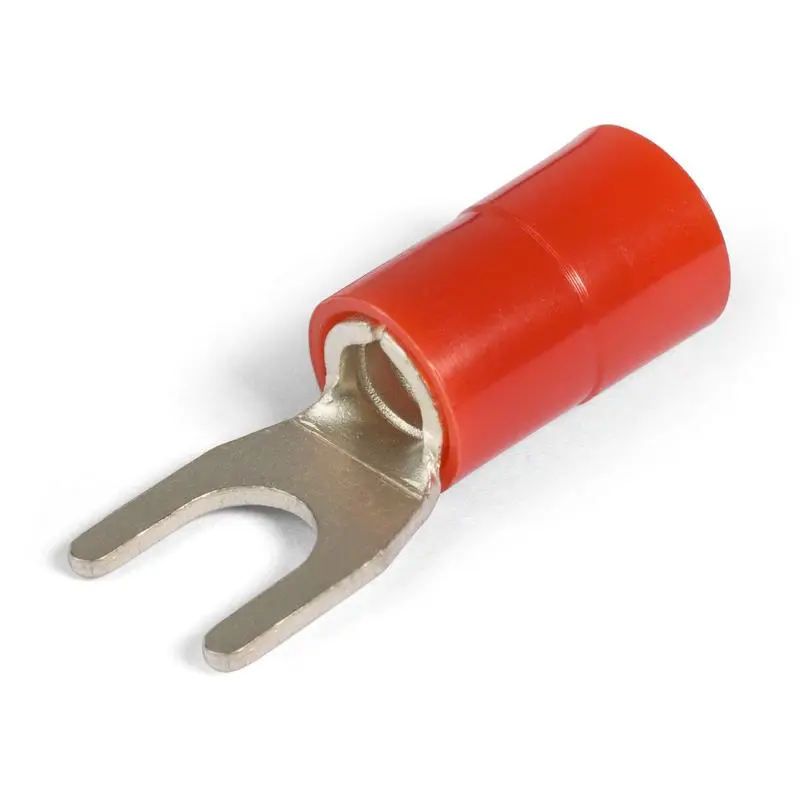

- Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования с винтовой фиксацией
- Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Максимальное напряжение: 690 В
- Особенности конструкции:
- исполнение «Easy Entry»: цельнолитая нейлоновая манжета имеет форму раструба для облегчения ввода многопроволочных медных жил
- благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Опрессовка проводника поверх изолирующей манжеты
Наименование
|
Сечение (мм²)
|
Ток, А
|
Винт
|
D(мм)
|
B(мм)
|
L(мм)
|
P(мм)
|
d1(мм)
|
S(мм)
|
НВИ(н) 10-5
|
10
|
19
|
М5
|
5.3
|
10.6
|
28.3
|
16.0
|
4.6
|
1.2
|
НВИ(н) 10-6
|
10
|
19
|
М6
|
6.4
|
10.9
|
29.9
|
16.0
|
4.6
|
1.2
|
НВИ(н) 16-6
|
16
|
27
|
М6
|
6.4
|
11.0
|
36.6
|
21.0
|
5.6
|
1.5
|
НВИ(н) 16-8
|
16
|
27
|
М8
|
8.4
|
13.9
|
39.4
|
21.0
|
5.6
|
1.5
|
Эксплуатационные характеристики (лет)
- Гарантийный срок хранения: 5
- Гарантийный срок эксплуатации: 5
- Срок службы: 25
