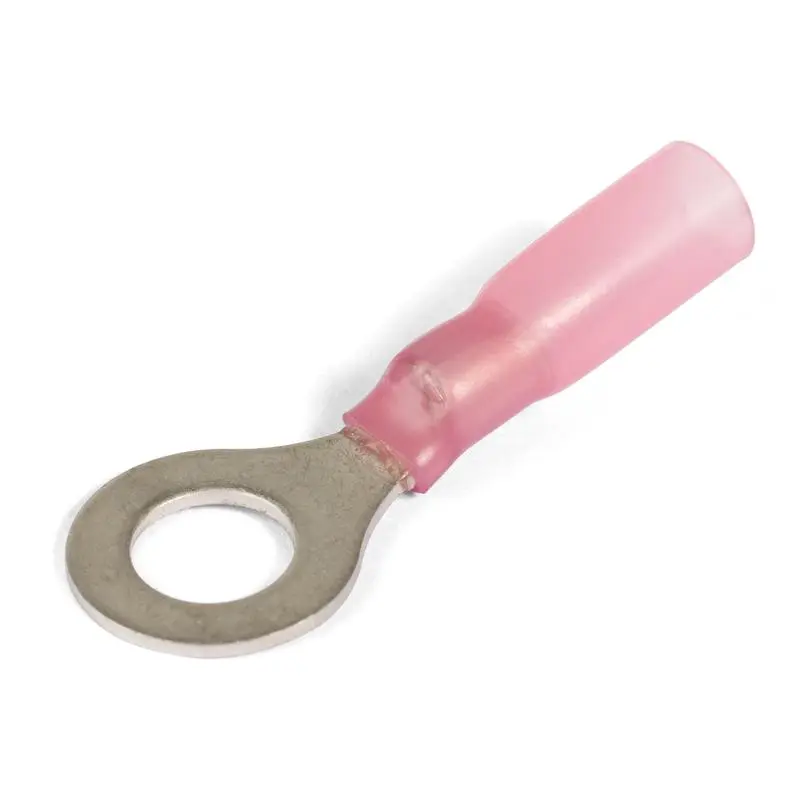

Наконечники кольцевые изолированные с термоусаживаемой манжетой НКИ-Т

ТУ 3424-001-59861269-2004

• Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
• Материал изоляции: сшитый полиэтилен.
  Не содержит галогенов
• Термостойкость изоляции: 105 °C
• Материал наконечника: медь марки М1
• Покрытие наконечника: электролитическое лужение
• Максимальное напряжение: 690 В
• Особенности конструкции:
  • благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения
  • поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
  • термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки
• Расширенные мультиразмерные диапазоны опрессовки
• Опрессовка проводника поверх изолирующей манжеты

Эксплуатационно-гарантийные сроки

• Гарантийный срок хранения 5  лет
• Гарантийный срок эксплуатации 5  лет
• Срок службы 25  лет

Наименование	Сечение (мм²)	Ток (А)	Винт	D(мм)	B(мм)	L(мм)	P(мм)	d1(мм)	C(мм)	S(мм)
НКИ-T 1.5-4	0.5–1.5	19	М4	4.3	6.6	26.9	19.0	1.7	3.3	0.8
НКИ-Т 1.5-5	0.5–1.5	19	М5	5.3	8.0	26.9	19.0	1.7	4.0	0.8
НКИ-Т 1.5-6	0.5–1.5	19	М6	6.4	11.6	34.6	19.0	1.7	5.9	0.8
НКИ-Т 2.5-4	1.5–2.5	27	М4	4.3	6.6	29.8	19.0	2.3	3.3	0.8
НКИ-Т 2.5-5	1.5–2.5	27	М5	5.3	9.5	29.8	19.0	2.3	4.8	0.8
НКИ-Т 2.5-6	1.5–2.5	27	М6	6.4	12.0	34.6	19.0	2.3	6.0	0.8
НКИ-Т 6.0-6	4.0–6.0	48	М6	6.4	12.0	37.5	24.0	3.4	6.0	1.0
НКИ-Т 6.0-8	4.0–6.0	48	М8	8.4	15.0	42.0	24.0	3.4	7.5	1.0
