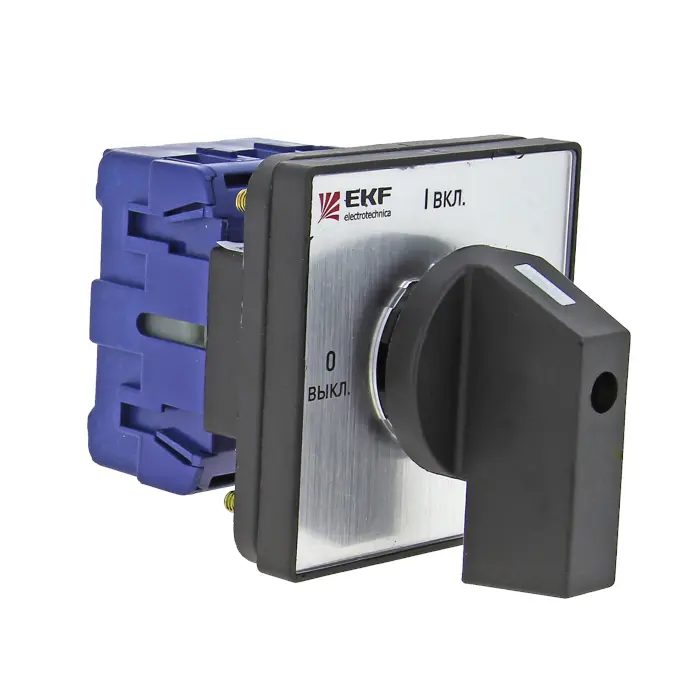

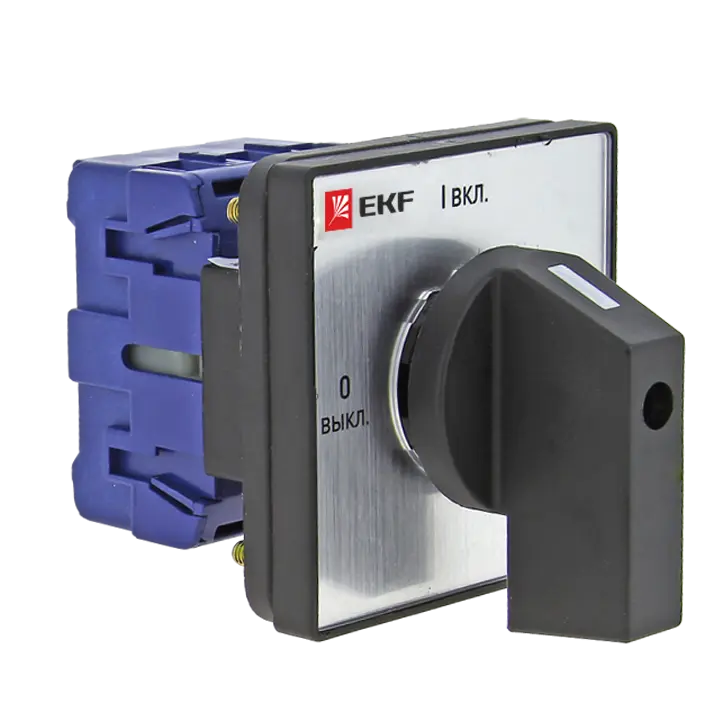

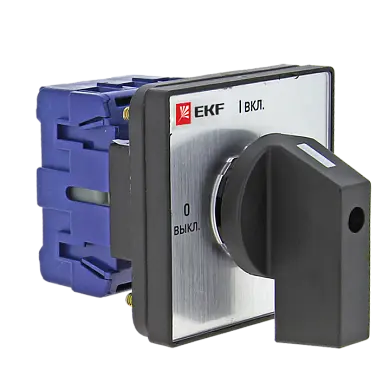

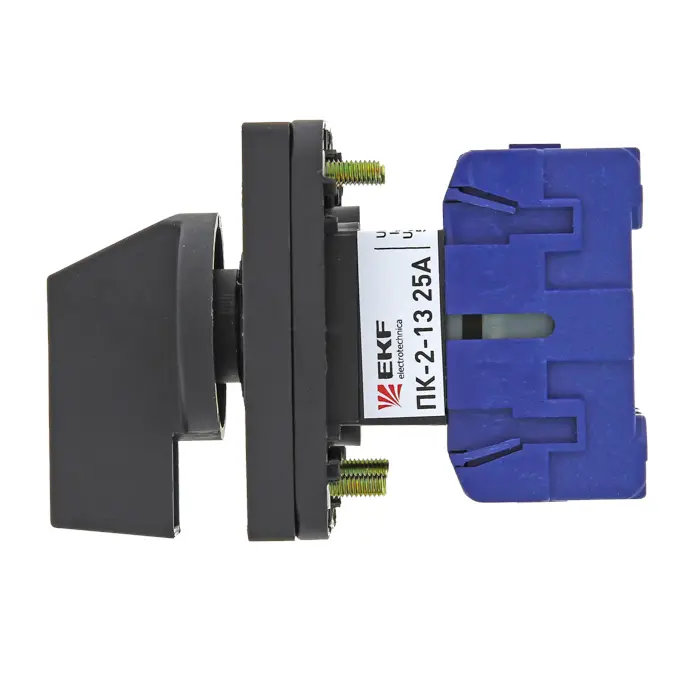

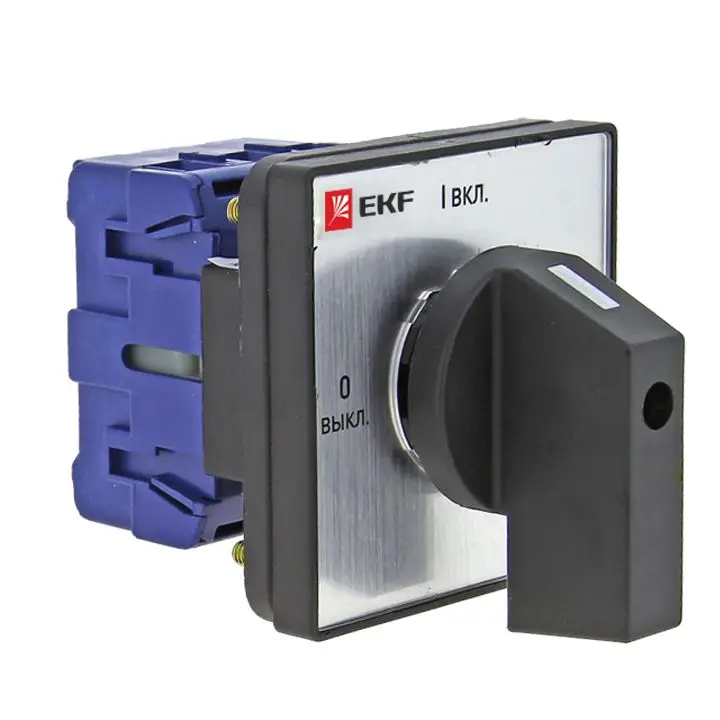

Переключатель кулачковый ПК-2-13 16А 3P "ВКЛ-ВЫКЛ" EKF PROxima

Переключатель кулачковый ПК-2-13 16А 3P "ВКЛ-ВЫКЛ" EKF PROxima

Артикул: pk-2-13-16

Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты. Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды. Выпускается несколько исполнений кулачковых переключателей: • ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов; • ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки); • ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки). Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульт управления и т. п. Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.

Техническая спецификация

Статус	Регулярная
Серия	EKF
Количество позиций переключения	2
Номин. продолжительный ток Iu	16 А
Степень защиты (IP), передняя сторона	IP20
Количество полюсов	3
Комплектное устройство в корпусе	Нет
С нейтральным 0-положением (ОТКЛ)	Да
С возвратом в нейтральное положение ("0")	Нет
Модульная ширина (общ. кол-во модульных расстояний)	3
Тип выключателя	Выключатель ВКЛ/ОТКЛ
Тип элемента управления	Рукоятка поворот. короткая (узкий хват)
Подходит для монтажа на передней стенке, 4 отверстия	Да
Подходит для установки в распределит. щит	Да
Подходит для промежуточного монтажа	Нет
Макс. допустимое раб. напряжение Ue AC	400 В
Конструкция прибора	Встраиваемое устройство
Подходит для напольного монтажа	Нет

Применение

Кулачковые переключатели ПК EKF PROxima предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями:
• в щитовом оборудовании диспетчеризации;
• управлении, распределении электроэнергии, в испытательных стендах;
• пультах управления;
• сварочном оборудовании и т. п.

Преимущества

Большой выбор исполнений и схем коммутации

Защита от непреднамеренного касания токоведущих частей

Механизм быстрой коммутации

Небольшие габаритные размеры

Силовые посеребренные контакты с высокой механической износостойкостью

Степень защиты IP54
