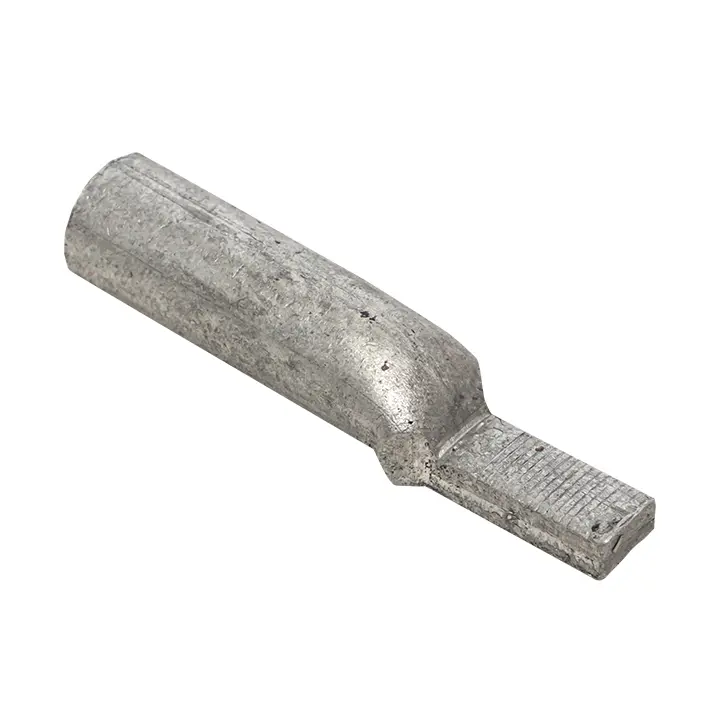

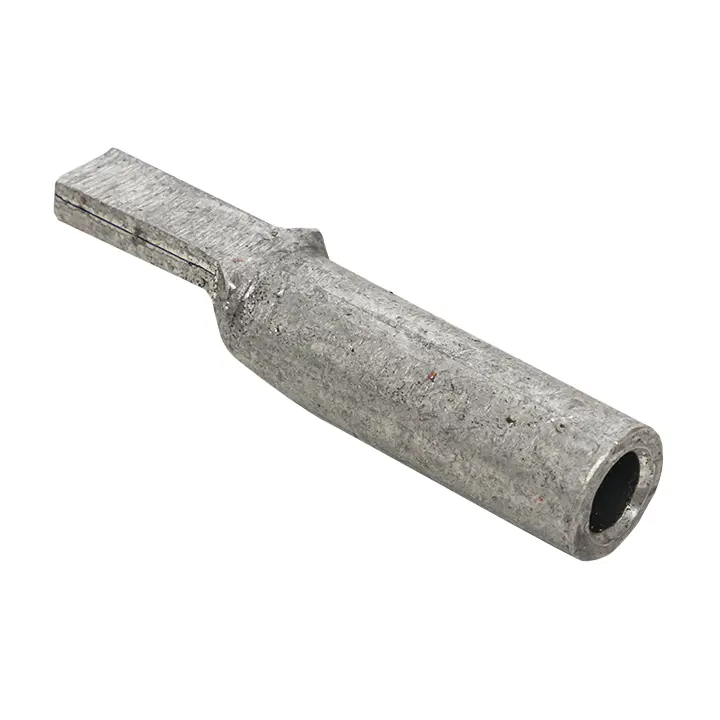

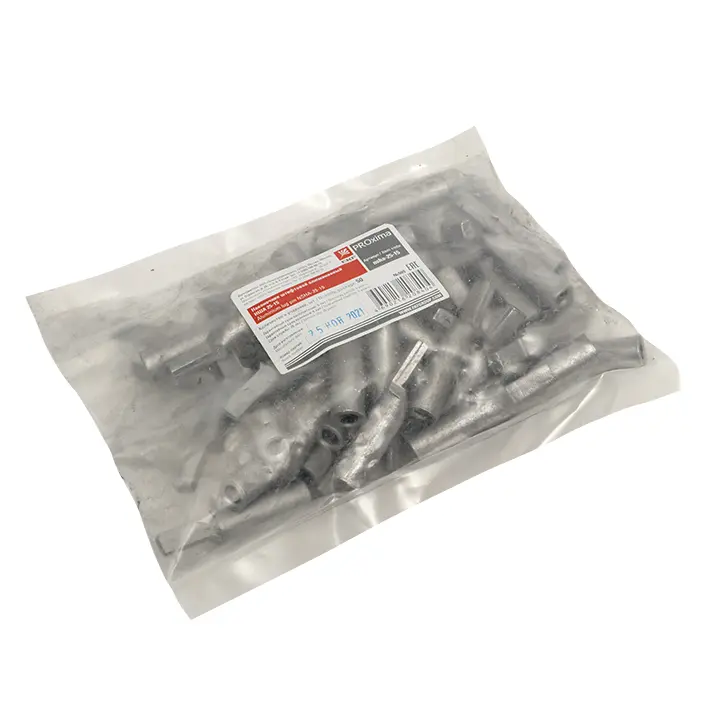

Наконечник штифтовой алюминиевый НША 25-15 (50шт.) EKF

Артикул: nsha-25-15

(1)

Сертификат соответствия (PDF, 1.5 МБ)

Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

1.54 руб. за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Доставка 1-3 дня

Подробнее о доставке

Основные характеристики

Производитель

EKF

Наконечник штифтовой алюминиевый НША 25-15 (50шт.) EKF

Артикул: nsha-25-15

Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов. Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.

Техническая спецификация

Статус	Регулярная
Номинальное поперечное сечение, алюминий SE	25...25 мм²
Стандартное номин. поперечное сечение	25 мм²
Форма поперечного сечения	Круглая (-ое)
Цвет	Алюминий
Продольная герметизация	Нет
Подходит для кабелей с алюминиевой/стальной жилой	Да
Форма гильзы/муфты	Наруж. гильза
В соотв. с DIN	Нет
Номинальное поперечное сечение, алюминий RM/SM	25...25 мм²
Гарантийный срок эксплуатации	5
Срок службы, лет	25

Производитель

EKF

Какая принципиальная разница между наконечниками по стандартам ГОСТ и DIN?

Помимо очевидной разницы в стране происхождения стандарта, медные наконечники по DIN отличаются от медных наконечников по ГОСТ по следующим параметрам: – У наконечников по DIN более длинный хвостовик. – Внутренний диаметр хвостовика наконечников DIN рассчитан по 2-3-му классу гибкости, в ГОСТ — по 6-му. То есть внутренний диаметр наконечников по ГОСТ больше, чем у наконечников по DIN. – Есть различие в толщине трубы, из которой изготавливаются наконечники. У медных наконечников по ГОСТ, на мелких сечениях, труба толще, чем у наконечников по DIN, на крупных – тоньше. В целом, на наш взгляд, толщина стенок более продумана и правильно распределена по размерам в стандарте DIN 46235. – Наличие маркировочных рисок, указывающих на месторасположение и количество опрессовок на хвостовике наконечников по DIN. – Размеры лопатки у наконечников по ГОСТ унифицированы и не зависят от диаметра крепежного отверстия. В наконечниках по DIN длина лопатки зависит от величины крепежного отверстия под болт. Она такая, какая необходима: ни больше ни меньше.

Как правильно опрессовывать алюминиевые наконечники и гильзы?

Оконцевание и соединение алюминиевых кабелей имеет свои особенности и специфику. При контакте с атмосферой, на поверхности алюминия достаточно быстро образуется окисловый слой. Весь процесс занимает всего несколько минут. Проблема в том, что в отличие от меди, алюминиевый окисловый слой является плохо проводящим. Поэтому, сразу после снятия изоляции с кабеля, жила должна быть зачищена кордощеткой до металлического блеска и смазана кварце-вазелиновой пастой. Если жила секторная (треугольная в сечении), то перед опрессовкой ее необходимо скруглить при помощи матриц НМ-300-С «КВТ». Внутренняя поверхность гильзы или хвоствика наконечника также должна быть смазана кварце-вазилиновой пастой. Все инструменты и матрицы должны быть подготовлены заранее, и опрессовка должна быть проведена незамедлительно.
