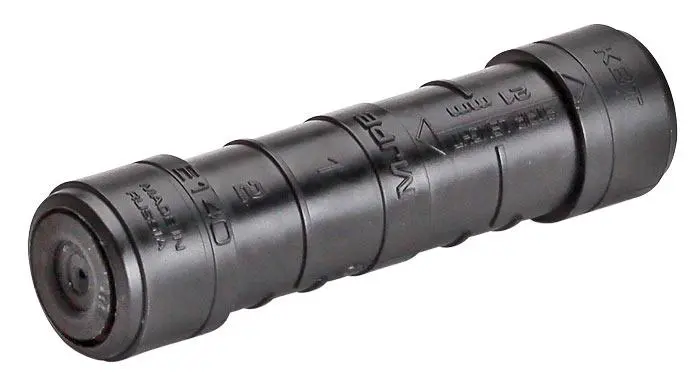

Герметичные изолированные гильзы ГСИ-А для ответвлений абонентов

Тип ГСИ-А

• Предназначены для герметичного соединения и отвода абонентских линий СИП
• Алюминиевая трубчатая часть гильзы заполнена контактной смазкой
• Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям
• Наличие эластичных заглушек на концах гильзы обеспечивает герметичность электрического соединения
• Каждому сечению провода соответствует определенный цвет заглушки
• Опрессовка шестигранными матрицами Е 140 поверх изоляции
• На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода
• Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода
• Инструмент для опрессовки: ПГРс-150 СИП

Эксплуатационно-гарантийные сроки

• Гарантийный срок хранения 10  лет
• Гарантийный срок эксплуатации 10  лет
• Срок службы 40  лет

Основные характеристики

Являются ли гильзы ГСИ-А, ГСИ-Ф и ГСИ-Н взаимозаменяемыми?

• Все три типа гильз имеют общий функционал: герметичное соединение изолированных проводников СИП. Однако применяются они в различных случаях: – ГСИ-А используются для выполнения абонентских ответвлений от основной магистрали. Они рассчитаны на диапазон сечения от 6 до 25 мм², и в связи с небольшими нагрузками имеют более короткий корпус. Согласно стандарту механическая прочность на разрыв абонентских гильз должна составлять не менее 60% прочности провода СИП. – ГСИ-Ф используются для соединения фазных магистральных проводов сечением от 35 до 150 мм². Эти гильзы длиннее, чем абонентские гильзы ГСИ-А. Их механическая прочность также должна быть не менее 60% прочности провода. – ГСИ-Н применяются для соединения несущей нейтрали – провода, на который приходится основная нагрузка. Поэтому их длина практически в два раза больше, чем у фазных гильз, и они опрессовываются не 6, а 12 раз. В сочетании с тем, что жила нейтрали выполнена из специального более прочного сплава, чем фазные жилы СИП, это дает гораздо большую прочность на разрыв. Поскольку гильзы ГСИ-Н соединяют несущую нейтраль, механическая прочность соединения должна составлять не менее 95% прочности провода. Таким образом, гильзы ГСИ-А, КСИ-Ф и ГСИ-Н не могут быть взаимозаменены.
