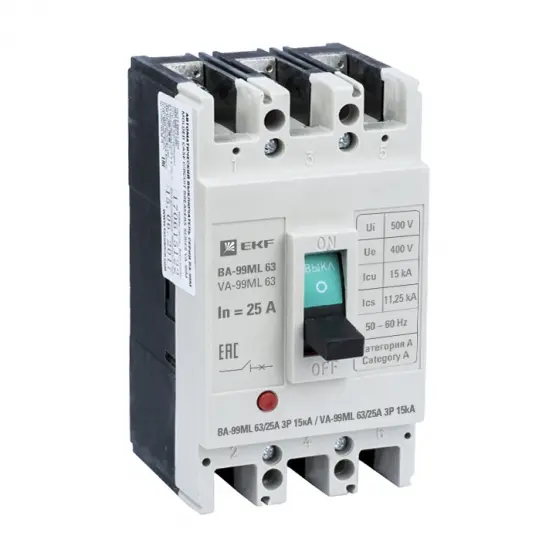

Автоматический выключатель ВА-99МL 63/ 25А 3P 15кА EKF Basic

Автоматический выключатель ВА-99МL 63/100А 3P 15кА EKF Basic

Применение

• В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок. Предназначение:
• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.

Техническая спецификация

Статус	Регулярная
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Номин. продолжительный ток Iu	25 А
Количество полюсов	3
Диапазон уставки тока расцепления	25...25 А
Количество вспомогат. переключающих контактов	0
Номин. напряжение	400...690 В
Степень защиты (IP)	IP30
Номин. отключающая способность по ГОСТ IEC 60898-1	15 кА
Номин. отключающая способность по ГОСТ IEC 60898-1-1	15 кА
Вид подключения главной электрич. цепи	Передняя сторона
Моторный привод встроенный	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Рычаг купольный
Возможность установки индикатора отключения	Да
Номин. отключающая способность Icu при 400 В, 50 Гц	15 кА
Диапазон краткосрочной задержки расцепителя короткого замыкания	250...250 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	250...250 А
Подходит для монтажа на DIN-рейку (с Ω-профилем)	Нет
Встроенная защита от замыканий на землю	Нет
Моторный привод опционально	Да
С расцепителем минимального напряжения	Нет
Конструкция прибора	Комплектное устройство в корпусе
Крепление на DIN рейку	Нет
Комплектное устройство с утройством защиты	Да

Комплектация

1. 1. Автоматический выключатель ВА-99М.
2. 2. Межфазные перегородки.
3. 3. Болты.
4. 4. Паспорт.

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Полный ассортимент дополнительных устройств см. на cтр. 155-161. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем - «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна, тем не менее, при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Допускается присоединение проводов и шин от источника питания снизу, а проводов и шин к потребителю сверху. При этом все технические характеристики ВА-99ML остаются без изменения.
