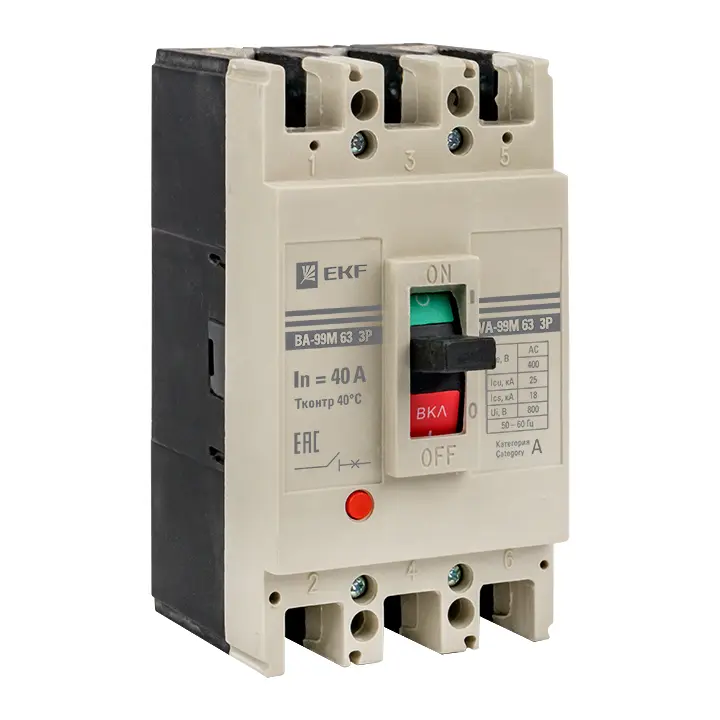

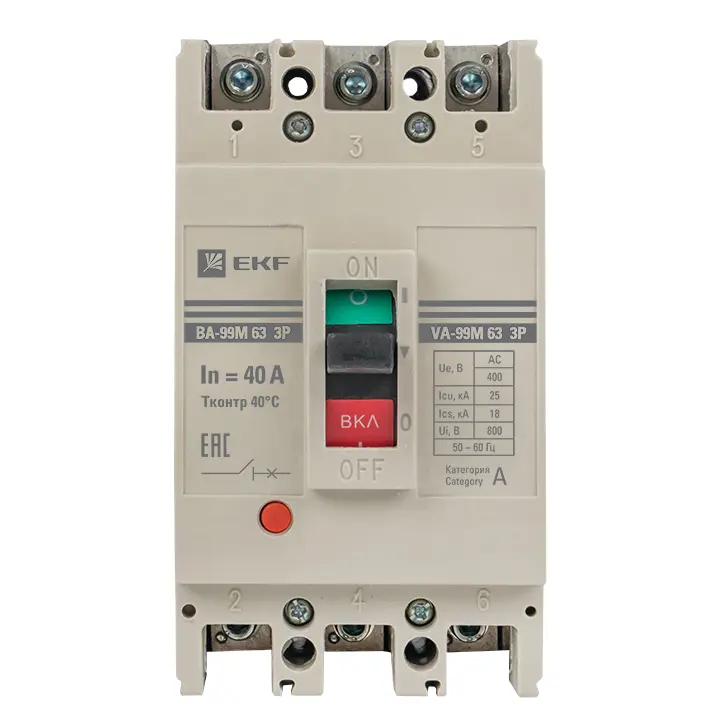

Выключатель автоматический ВА-99М 63/40А 3P 25кА EKF PROxima

Применение

• В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок. Предназначение:
• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.

Техническая спецификация

Статус	Регулярная
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Номин. продолжительный ток Iu	40 А
Количество полюсов	3
Диапазон уставки тока расцепления	40...40 А
Количество вспомогат. переключающих контактов	0
Номин. напряжение	400...690 В
Степень защиты (IP)	IP30
Номин. отключающая способность по ГОСТ IEC 60898-1	18 кА
Номин. отключающая способность по ГОСТ IEC 60898-1-1	25 кА
Вид подключения главной электрич. цепи	Передняя сторона
Моторный привод встроенный	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Рычаг купольный
Возможность установки индикатора отключения	Да
Номин. отключающая способность Icu при 400 В, 50 Гц	25 кА
Диапазон краткосрочной задержки расцепителя короткого замыкания	400...400 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	400...400 А
Подходит для монтажа на DIN-рейку (с Ω-профилем)	Нет
Встроенная защита от замыканий на землю	Нет
Моторный привод опционально	Да
С расцепителем минимального напряжения	Нет
Конструкция прибора	Комплектное устройство в корпусе
Крепление на DIN рейку	Нет
Комплектное устройство с утройством защиты	Да

Комплектация

1. Автоматический выключатель ВА-99М.
2. Контактные пластины и встроенный электропривод (для BA–99М/1250 и BA–99М/1600).
3. Межфазные перегородки.
4. Болты.
5. Паспорт.

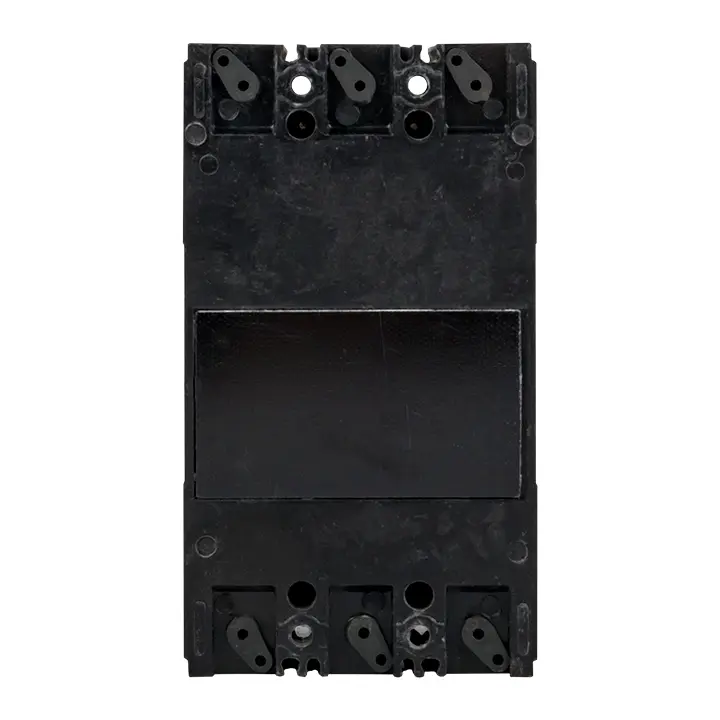

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.

Документация

Мастер-каталог "Силовые автоматические выключатели ВА-99М до 1600А PROxima" (PDF, 5.8 МБ)

3D-модели "Выключатели автоматические ВА-99М до 1600А EKF PROxima" (7Z, 1.5 МБ)

Документация (RAR, 408.2 КБ)

Паспорт ВА-99М PROxima (PDF, 961.1 КБ)

Документация (JPG, 252.9 КБ)

Документация (XLSX, 11.8 КБ)

Информационное письмо (PDF, 144.5 КБ)

Аналоги (XLSX, 17.1 КБ)
