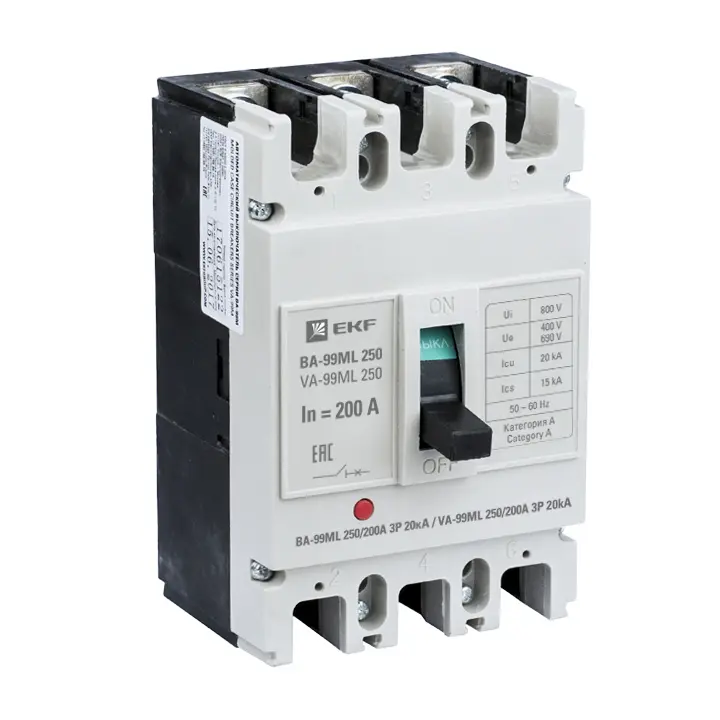

Автоматический выключатель ВА-99МL 250/200А 3P 20кА EKF Basic

Видео

Артикул: mccb99-250-200m

(1)

Консультация уже решила задачи более 5000 клиентов в 2025-м

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

268.22 руб. за 1 шт

Под заказ

Заказать товар

Сравнить

Подробнее о доставке

Основные характеристики

Производитель

EKF

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Техническая спецификация

Статус	Заказная
Серия	Basic
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Номин. продолжительный ток Iu	200А
Количество полюсов	3
Диапазон уставки тока расцепления	200...200А
Количество вспомогат. переключающих контактов	0
Степень защиты (IP)	IP30
Вид подключения главной электрич. цепи	Передняя сторона
Моторный привод встроенный	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Рычаг купольный
Возможность установки индикатора отключения	Да
Номин. отключающая способность Icu при 400 В, 50 Гц	20кА
Диапазон краткосрочной задержки расцепителя короткого замыкания	2000...2000А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	2000...2000А
Подходит для монтажа на DIN-рейку (с Ω-профилем)	Нет
Встроенная защита от замыканий на землю	Нет
Моторный привод опционально	Да
С расцепителем минимального напряжения	Нет
Конструкция прибора	Комплектное устройство в корпусе
Гарантийный срок эксплуатации, лет	4
Комплектное устройство с утройством защиты	Да
Крепление на DIN рейку	Нет
Отключающая способность по EN 60898	20кА
Номин. отключающая способность по IEC 60947-2	20кА
Номин. напряжение	400...690В
Рабочая отключающая способность, Ics, кА	15
Срок службы, лет	10
Есть штрихкод на каждой штуке товара	Да
Серия продукции	ВА-99МL

Применение

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок. Предназначение:
защита цепей электродвигателей;
защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
в схемах автоматического включения резервного питания;
с секционированием (на трех выключателях) и без секционирования (на выключателях);
ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
дистанционные коммутации электрооборудования;
допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
в схемах диспетчеризации и энергосбережения.
