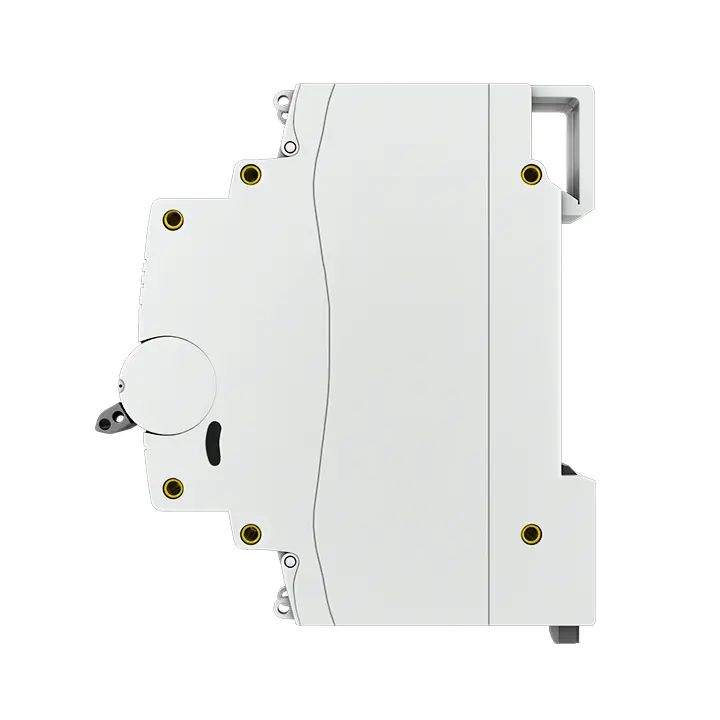

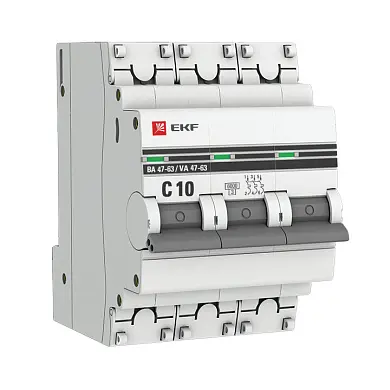

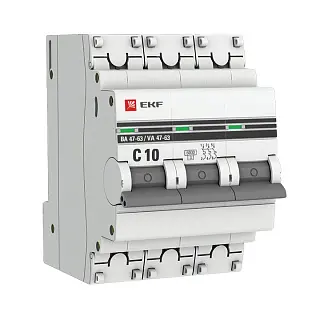

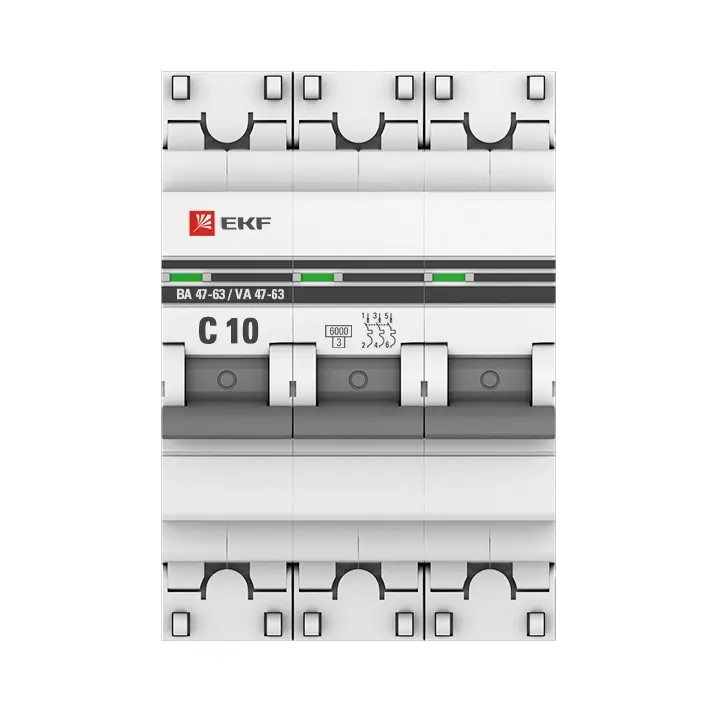

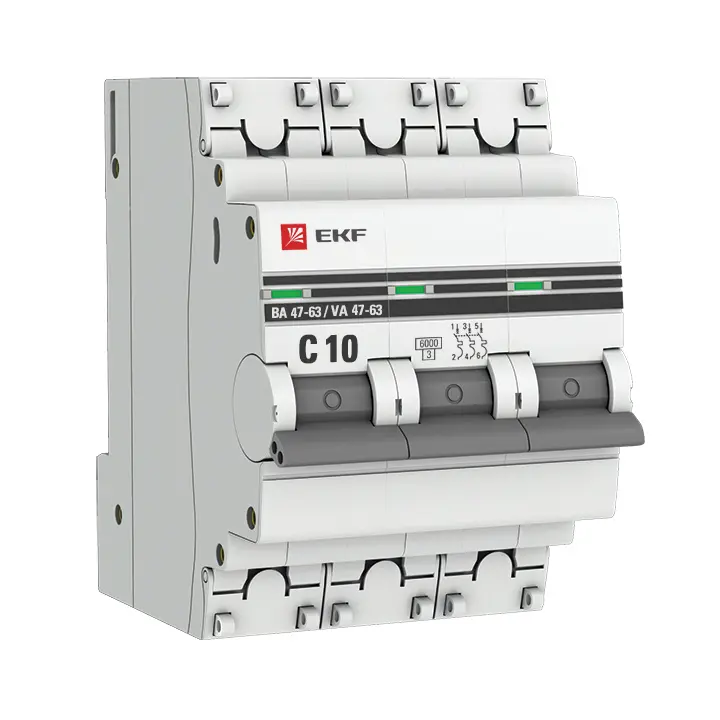

Автоматический выключатель 3P 10А (C) 6кА ВА 47-63 EKF PROxima

Артикул: mcb4763-6-3-10C-pro
(1)
Консультация уже решила задачи более 3000 клиентов в 2024-м
Консультация уже решила задачи более 3000 клиентов в 2024-м
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
29.02 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Доставка 1-3 дня
Основные характеристики
Производитель

Применение

Автоматические выключатели ВА 47-63 6 кА EKF PROxima применяются в административных, промышленных и жилых сооружениях:
• проведение тока в нормальном режиме;
• оперативное управление участками электрических цепей;
• защита от токов перегрузки и короткого замыкания;
• в качестве основного элемента системы конечного распределения.

Техническая спецификация

Статус
Регулярная
Номинальное импульсное выдерживаемое напряжение Uimp
4 кВ
Тип напряжения
AC (перемен.)
Глубина установочная (встраив.)
50 мм
Номин. ток
10 А
Номин. (расчетное) напряжение
400 В
Частота
50...50 Гц
Характеристика срабатывания (кривая тока)
C
Номин. напряжение изоляции Ui
660 В
Класс токоограничения
3
Категория перенапряжения
3
Степень загрязнения
2
Модульная ширина (общ. кол-во модульных расстояний)
3
Степень защиты (IP)
IP20
Количество защищенных полюсов
3
Одновременное отключение нейтрали (N)
Нет
Номин. отключающая способность по ГОСТ IEC 60898-1
6 кА
Подходит для скрытого монтажа (заподлицо)
Нет
Поперечн. сечение подключ. однопроволочного (жесткого) провода
1...25 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода
1...25 мм²
Рабочая температура окружающей среды
-25...50 °C
Возможна дополнит. комплектация
Да
Общ. количество полюсов
3
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В
3,5 кА
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В
6 кА

 Преимущества

Углубления на корпусе для охлаждения аппарата

Углубления на корпусе для охлаждения аппарата


Момент затяжки и глубина зачистки провода на корпусе

Момент затяжки и глубина зачистки провода на корпусе


Монолитная лицевая панель

Монолитная лицевая панель


Клеммы с насечками для надежного соединения с проводниками

Клеммы с насечками для надежного соединения с проводниками


Панели для пломбировки клемм

Панели для пломбировки клемм


Увеличенная твердость винтов

Увеличенная твердость винтов


Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой

Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой


Двухпозиционный зажим на DIN-рейку

Двухпозиционный зажим на DIN-рейку


Индикаторное окно состояния контактов

Индикаторное окно состояния контактов


Повышенная жесткость корпуса

Повышенная жесткость корпуса


Автоматическая доводка рукоятки управления

Автоматическая доводка рукоятки управления




Описание

Описание 1

Класс токоограничения – ограничивает ток короткого замыкания в пределах 1/3 полупериода (2,5-6 мс).




Описание 2

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. В – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим либо




Описание 3

Предельная коммутационная способность (ПКС) – это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным.




Описание 4

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия выключателя по превышению тока нагрузки.

Комплектация

  1. 1.Выключатель автоматический серии ВА 47-63 6 кА EKF PROxima
  2. 2.Паспорт

Автоматические выключатели ВА 47-63 6 кА EKF PROxima являются механическими коммутационными аппаратами, производятся в одно-, двух-, трех- и четырехполюсном исполнениях и соответствуют ГОСТ Р 50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.

Документация

Мастер-каталог "Выключатели автоматические ВА 47-63 6кА до 63А EKF PROxima" (PDF, 324.5 КБ)

3D-модели "Выключатели автоматические 47-63 EKF PROxima" (7Z, 331.5 КБ)

Содержание серебра (XLSX, 11.8 КБ)

Сертификат Локализация (PDF, 960.7 КБ)

Паспорт ВА 47-63 EKF PROxima (PDF, 306.1 КБ)

Патент Корпус выключателя (JPG, 1.8 МБ)

Сертификат (PDF, 932.2 КБ)
