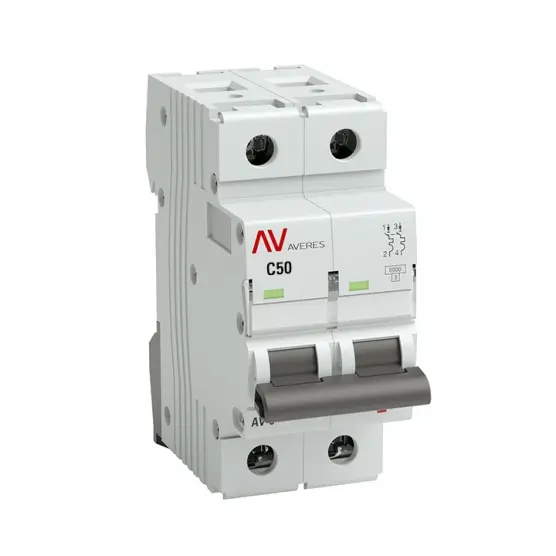

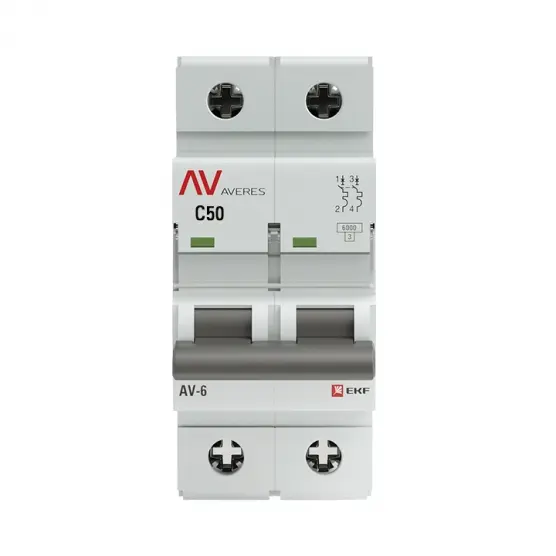

Выключатель автоматический AV-6 2P 50A (C) 6kA EKF AVERES
Техническая спецификация
Статус |
Регулярная |
Номинальное импульсное выдерживаемое напряжение Uimp |
6,2 кВ |
Тип напряжения |
AC (перемен.) |
Глубина установочная (встраив.) |
50 мм |
Номин. ток |
50 А |
Номин. (расчетное) напряжение |
400 В |
Частота |
50...50 Гц |
Характеристика срабатывания (кривая тока) |
C |
Номин. напряжение изоляции Ui |
660 В |
Класс токоограничения |
3 |
Категория перенапряжения |
3 |
Степень загрязнения |
2 |
Модульная ширина (общ. кол-во модульных расстояний) |
2 |
Степень защиты (IP) |
IP20 |
Количество защищенных полюсов |
2 |
Одновременное отключение нейтрали (N) |
Да |
Номин. отключающая способность по ГОСТ IEC 60898-1 |
6 кА |
Подходит для скрытого монтажа (заподлицо) |
Нет |
Поперечн. сечение подключ. однопроволочного (жесткого) провода |
1...25 мм² |
Поперечн. сечение подключ. многопроволочного (гибкого) провода |
1...25 мм² |
Рабочая температура окружающей среды |
-25...50 °C |
Возможна дополнит. комплектация |
Да |
Общ. количество полюсов |
2 |
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В |
3,5 кА |
Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В |
6 кА |
Применение
- • Проведение тока в нормальном режиме.
- • Оперативное управление участками электрических цепей.
- • Защита от токов перегрузки и короткого замыкания.
- • Используются в качестве основного элемента системы конечного распределения.
Преимущества
Жесткий корпус, 9 заклепок
Полный набор аксессуаров
Удобное окно для маркировки цепи
Окно реального состояния контактов с защитой от искр
Литая лицевая панель
Механизм мгновенной коммутации (ММК)
Описание
3й класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс)
С – выключатель сработает между пяти- и десятикратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строите
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться пр
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки. Предельная коммутационная способность (ПКС) – это м
Комплектация
- 1. Выключатель автоматический AV-6 EKF AVERES, 2. Паспорт
