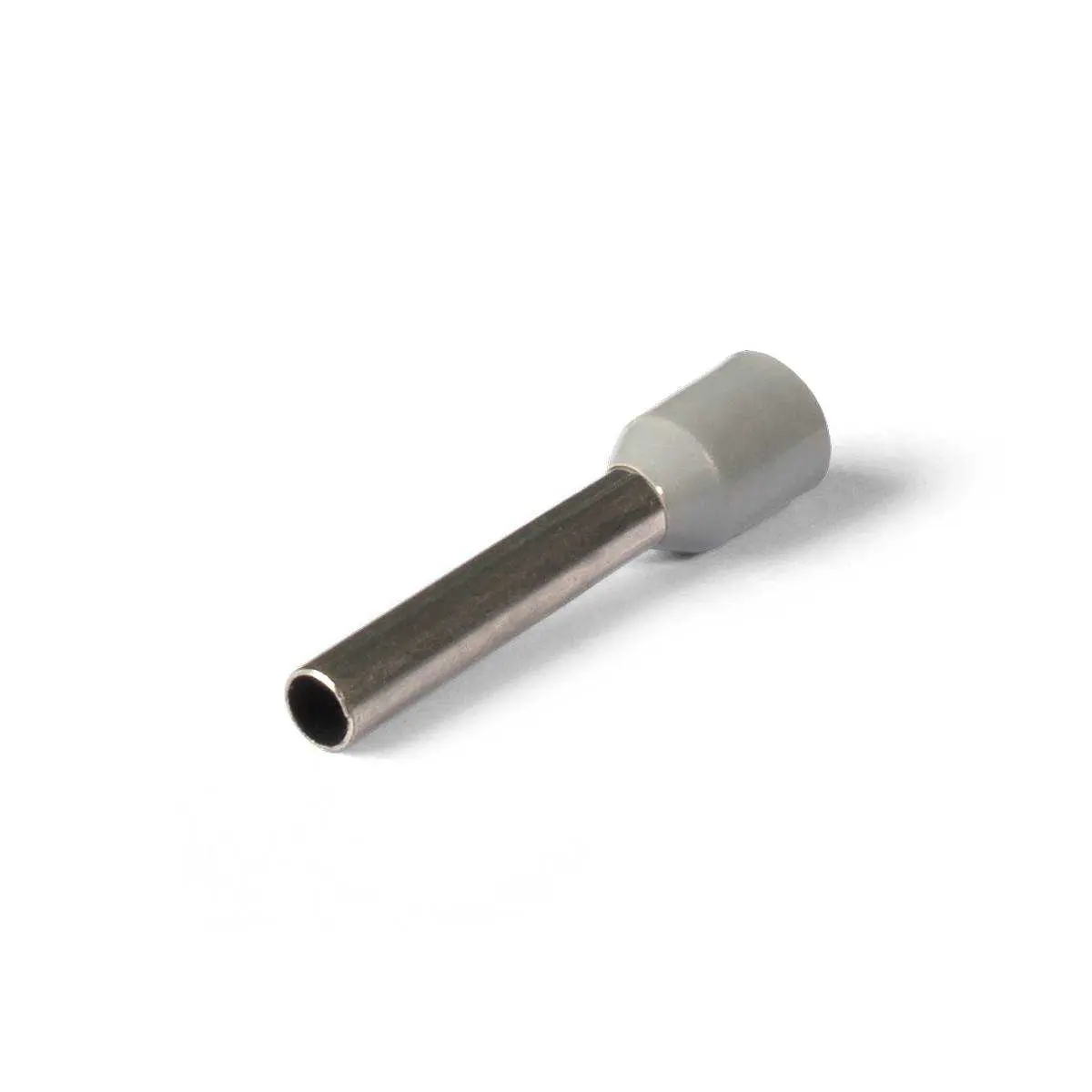

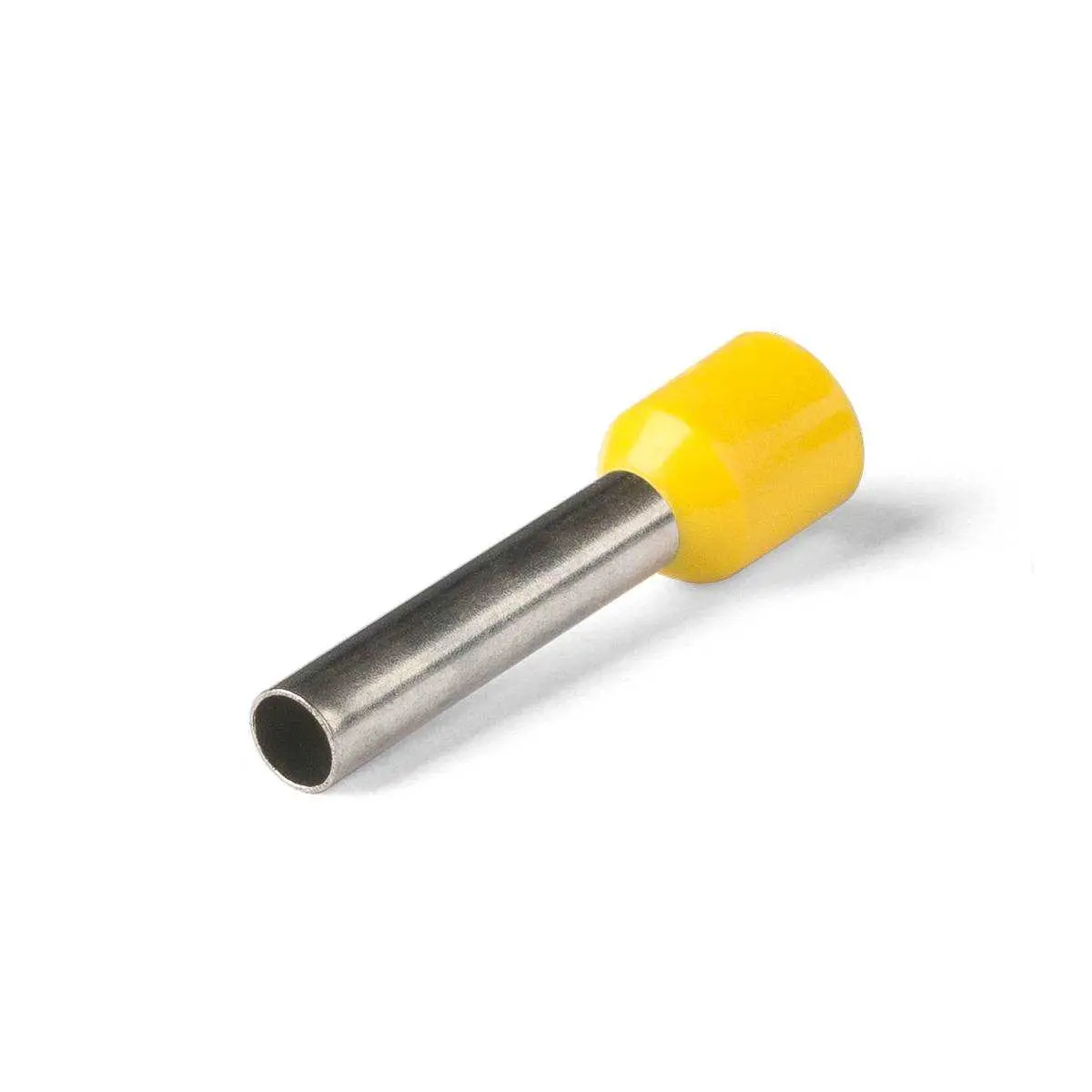

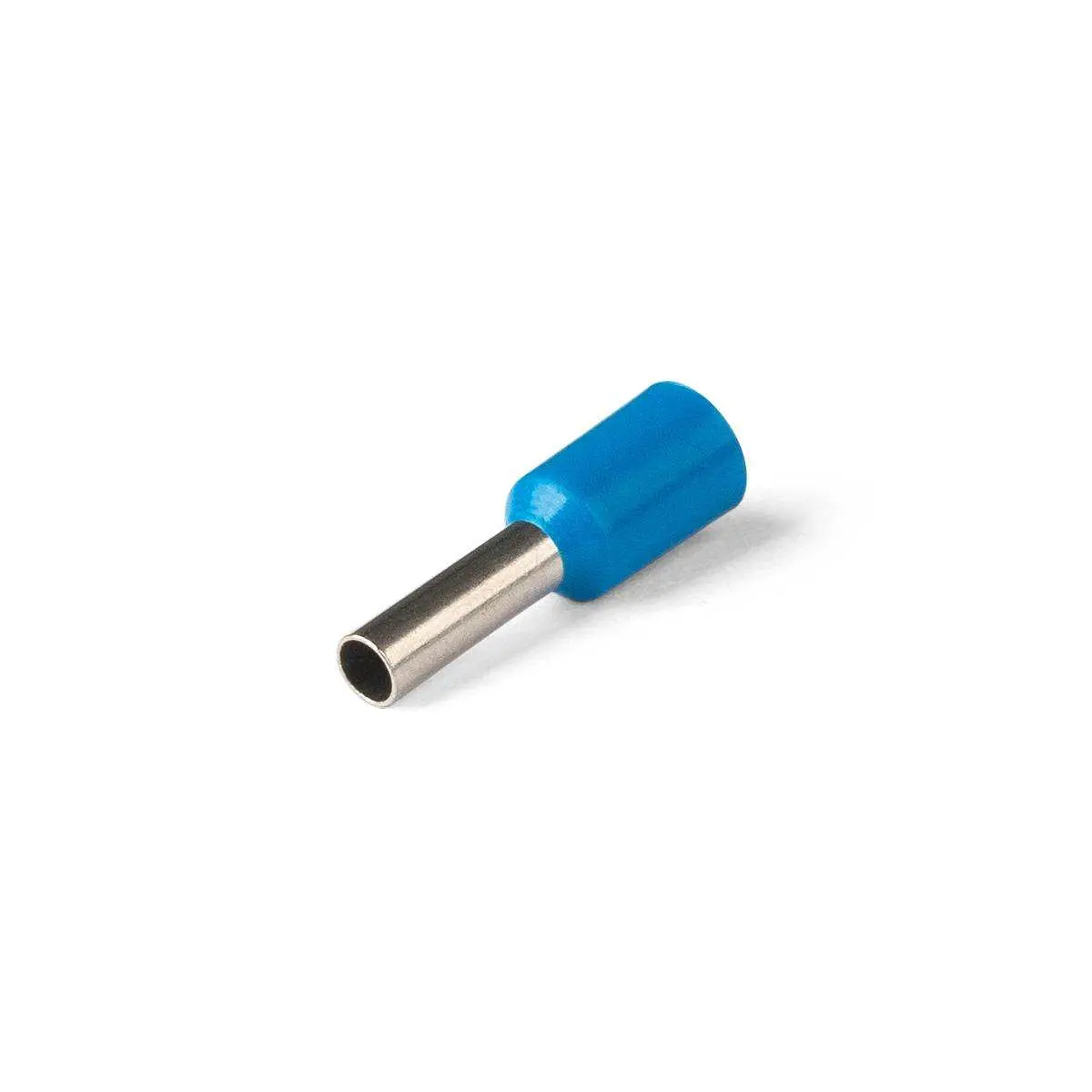

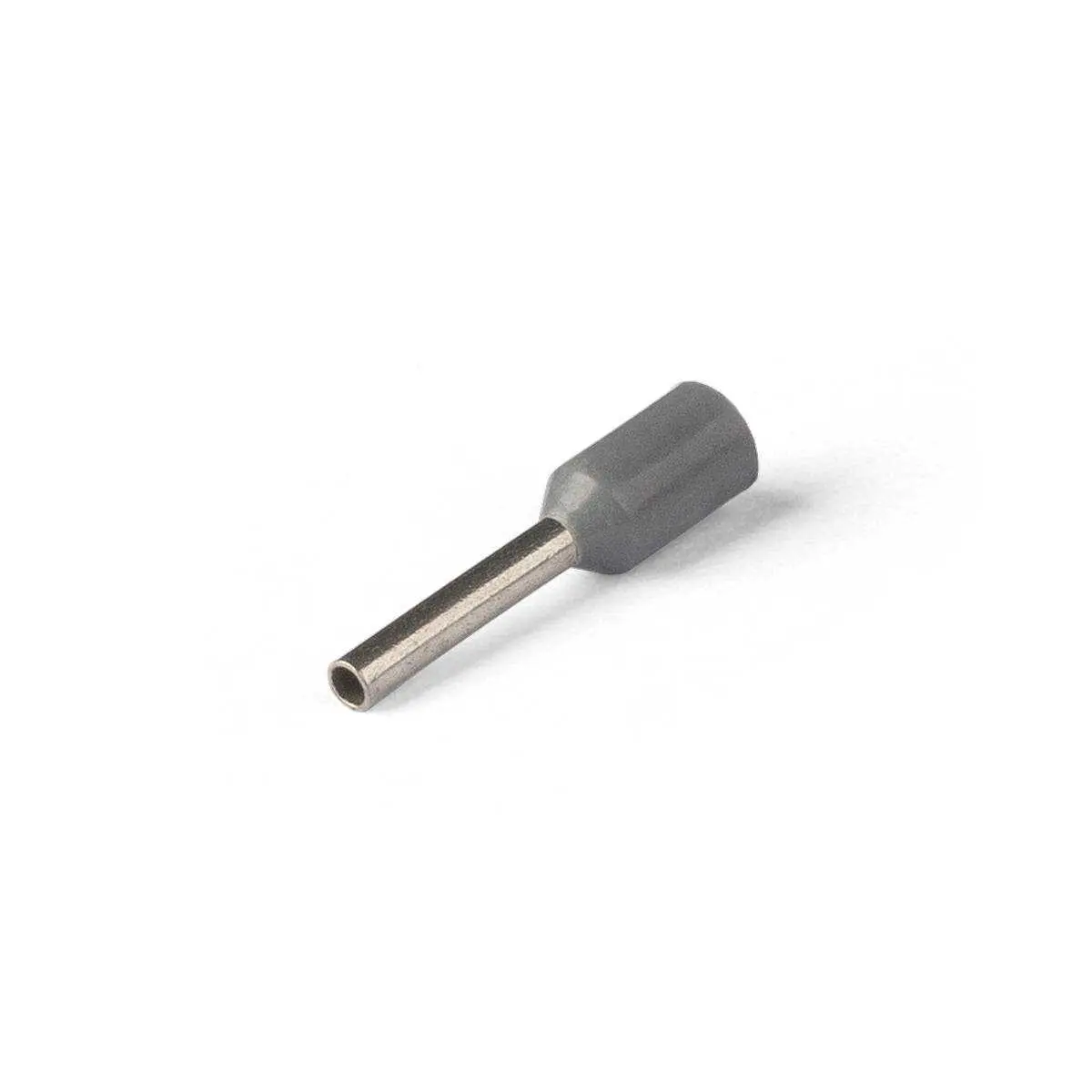

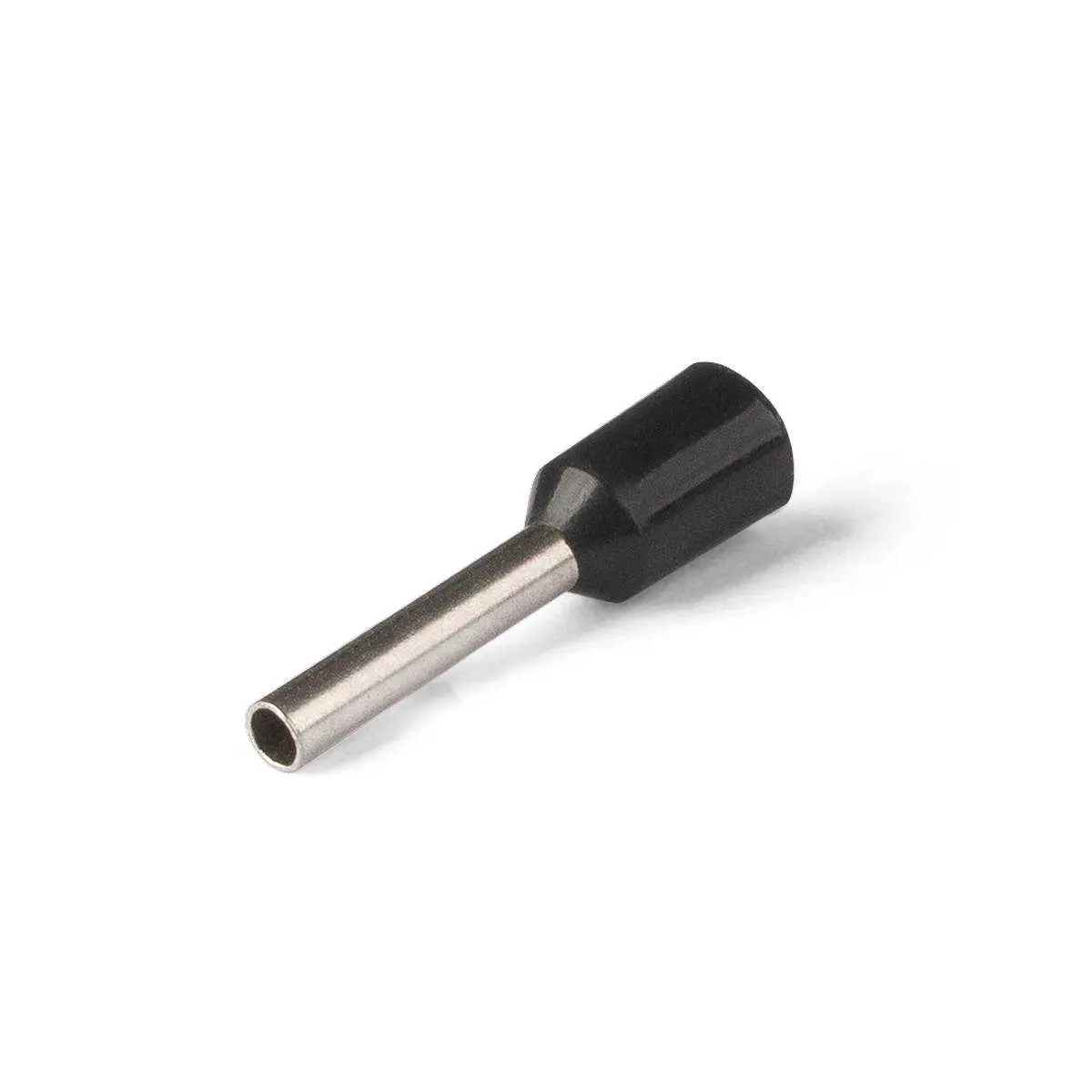

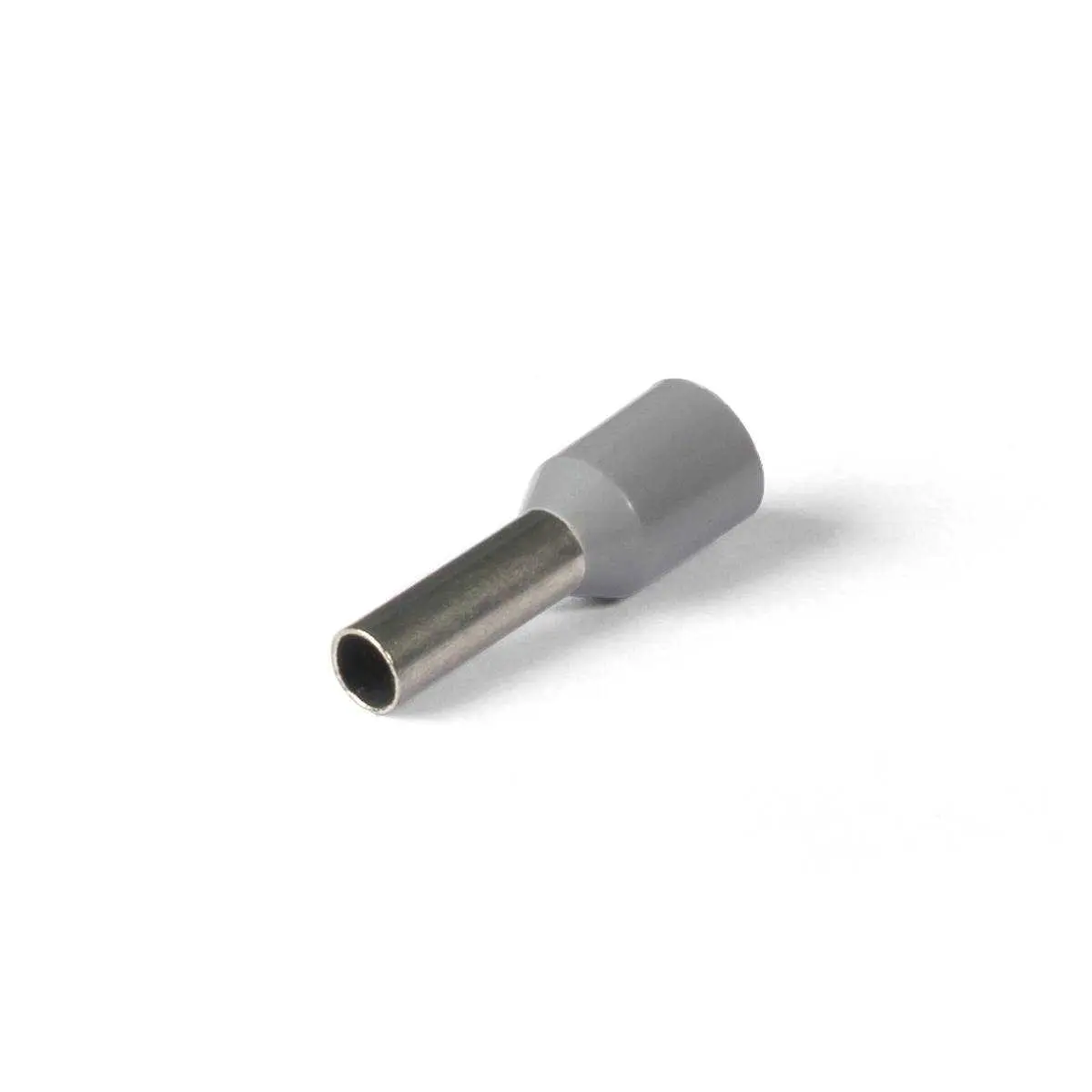

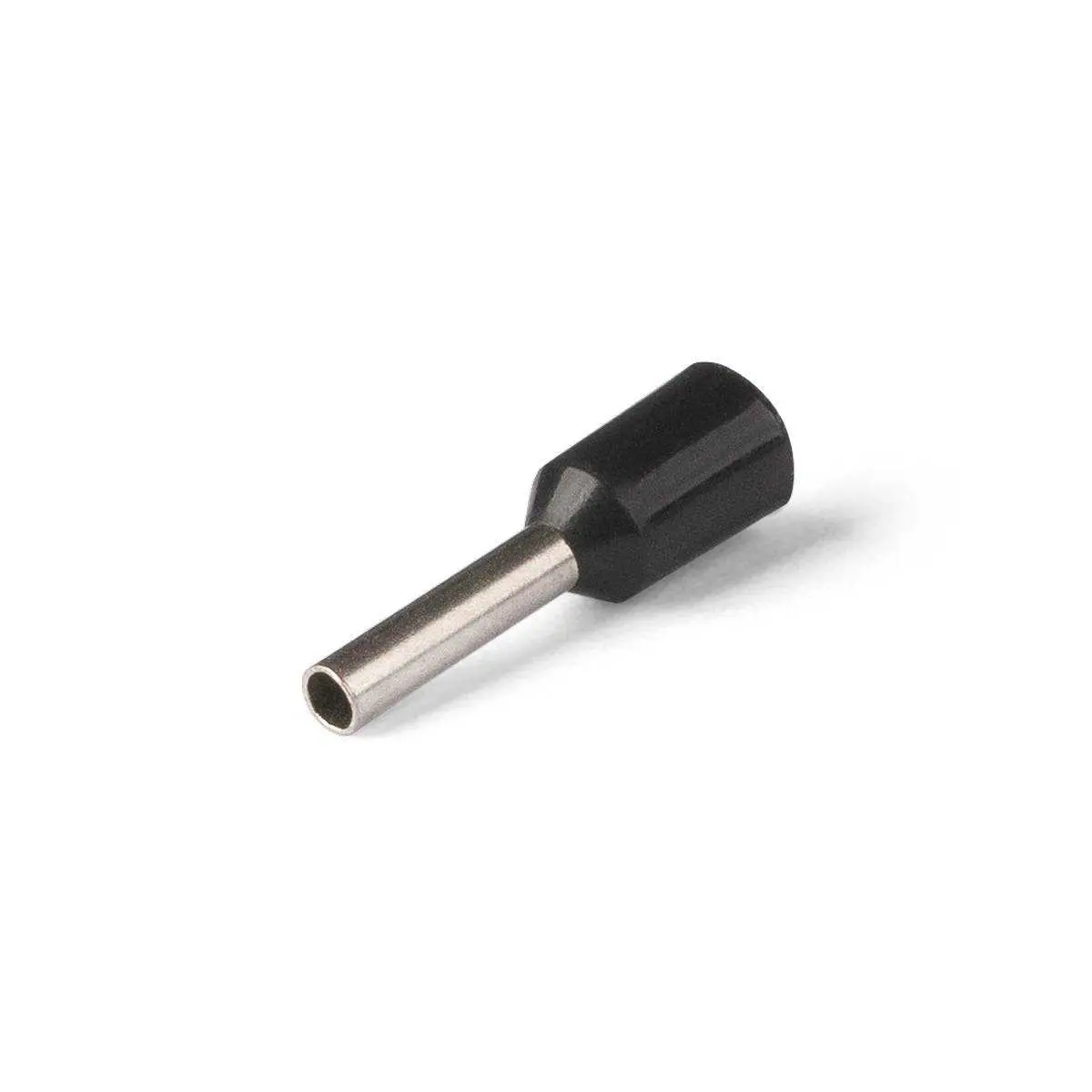

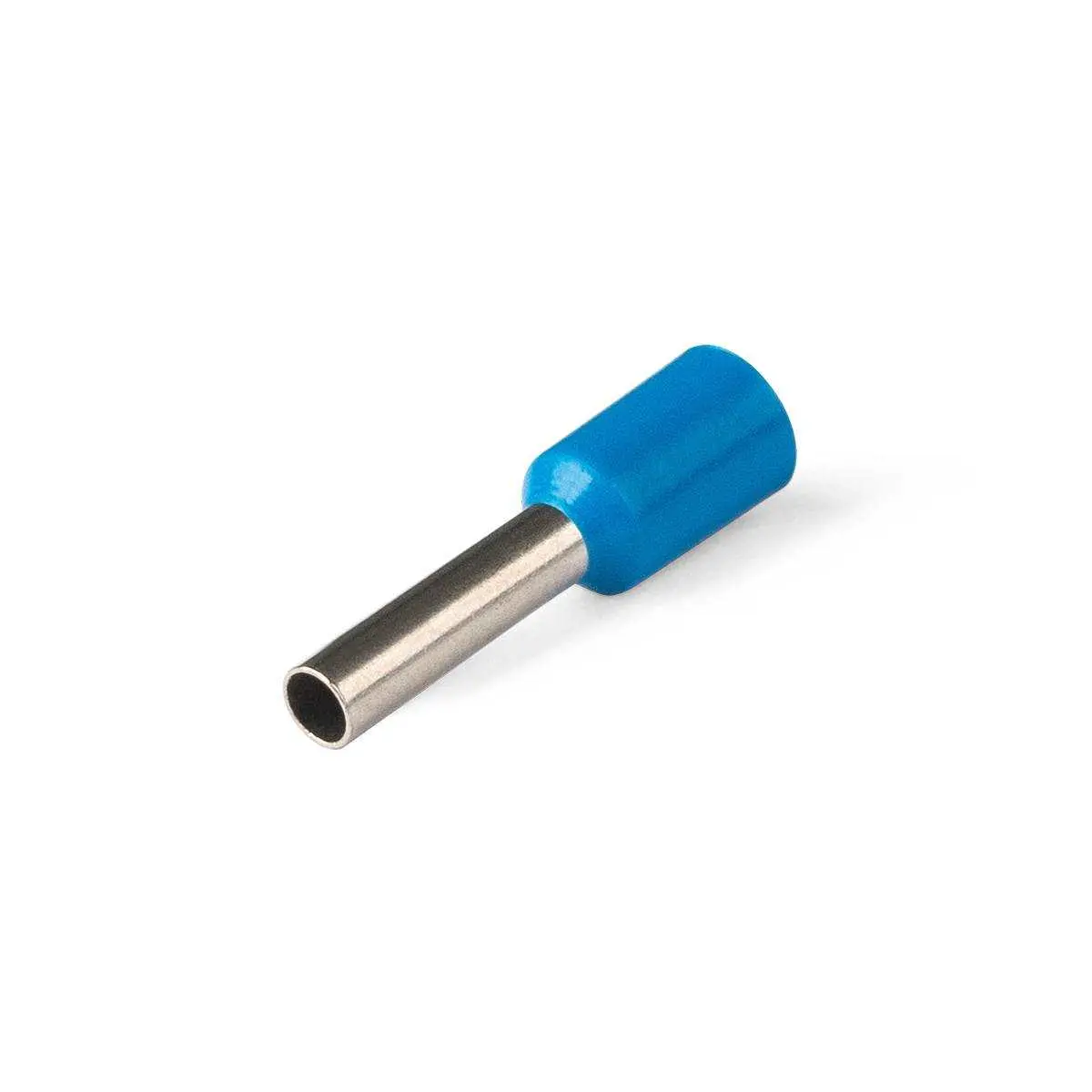

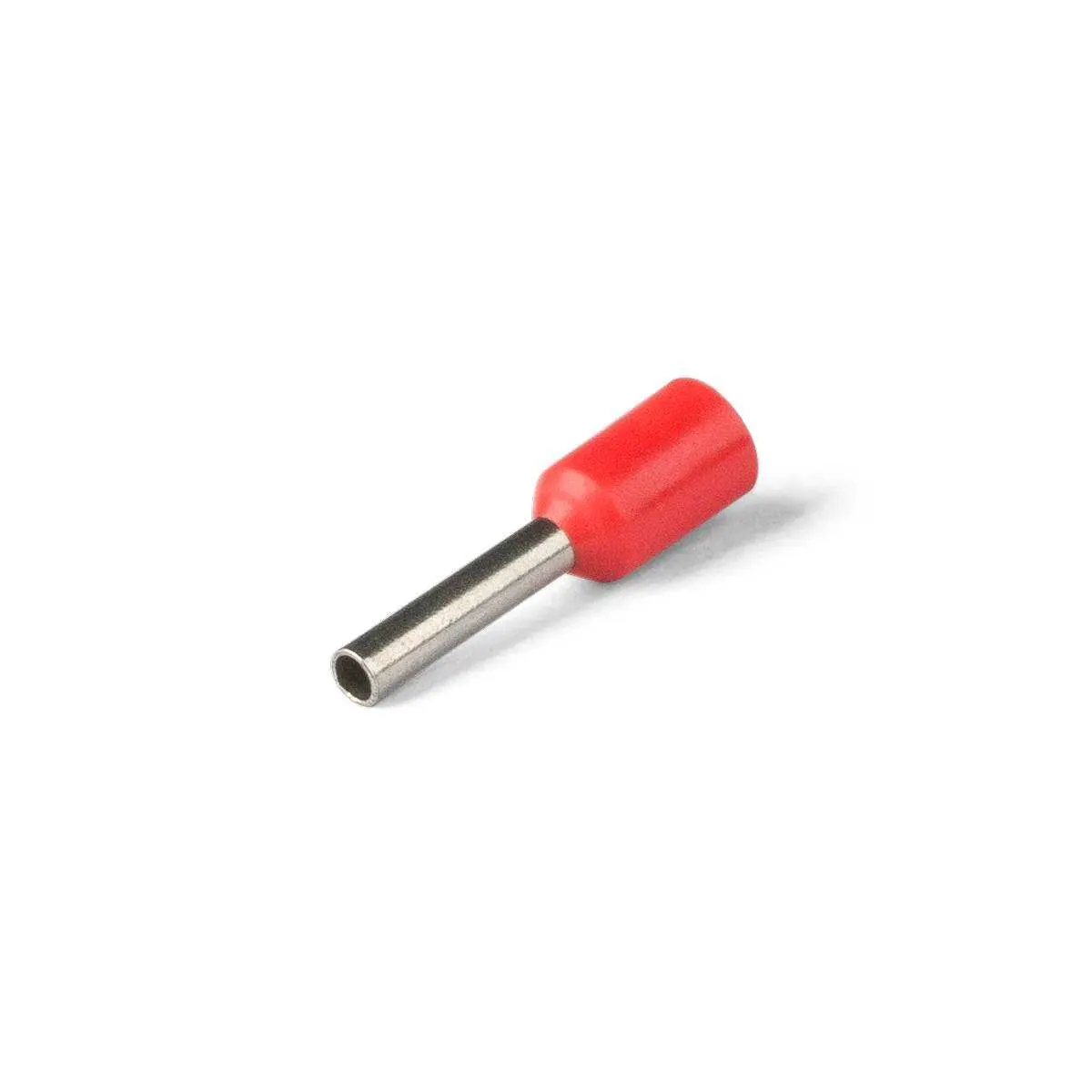

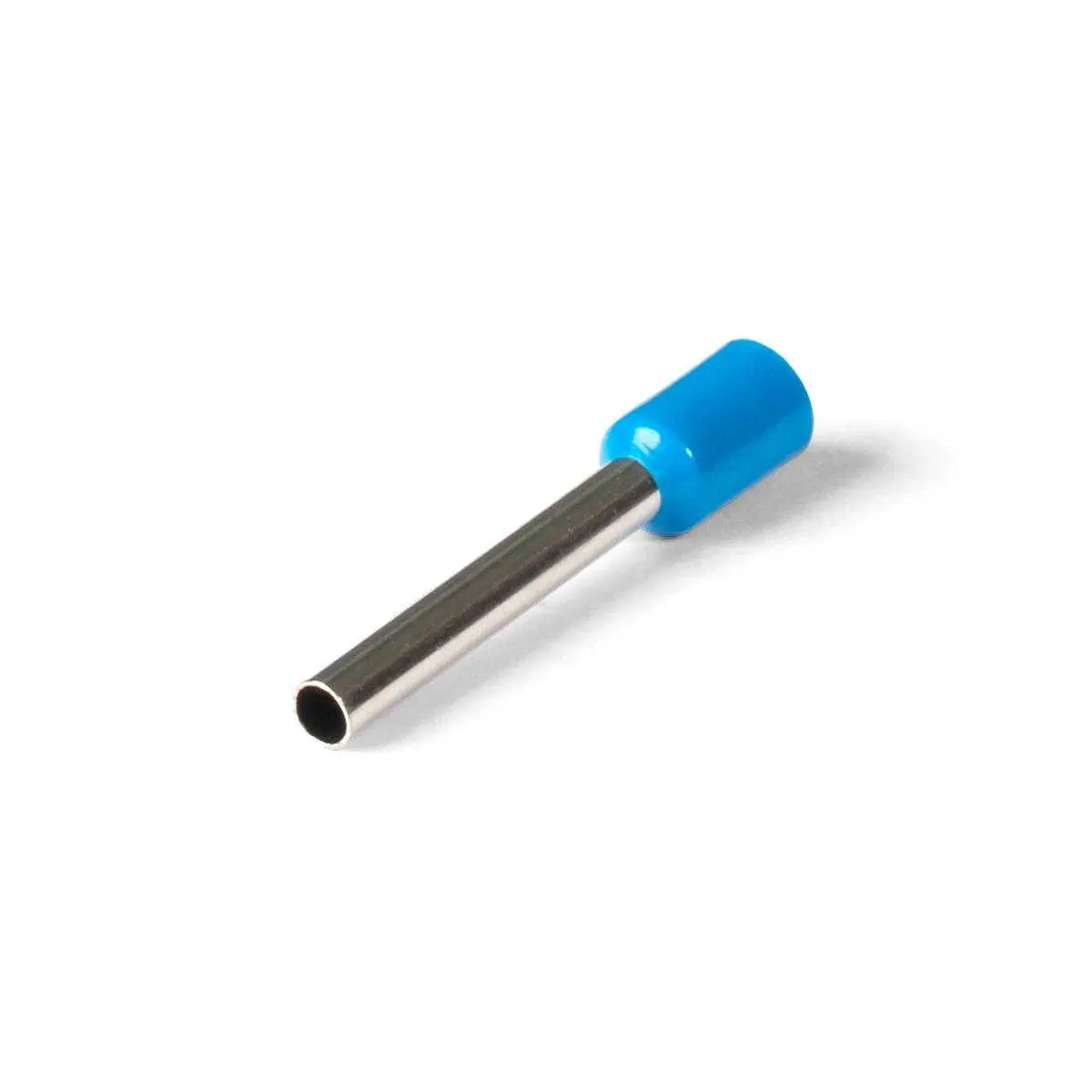

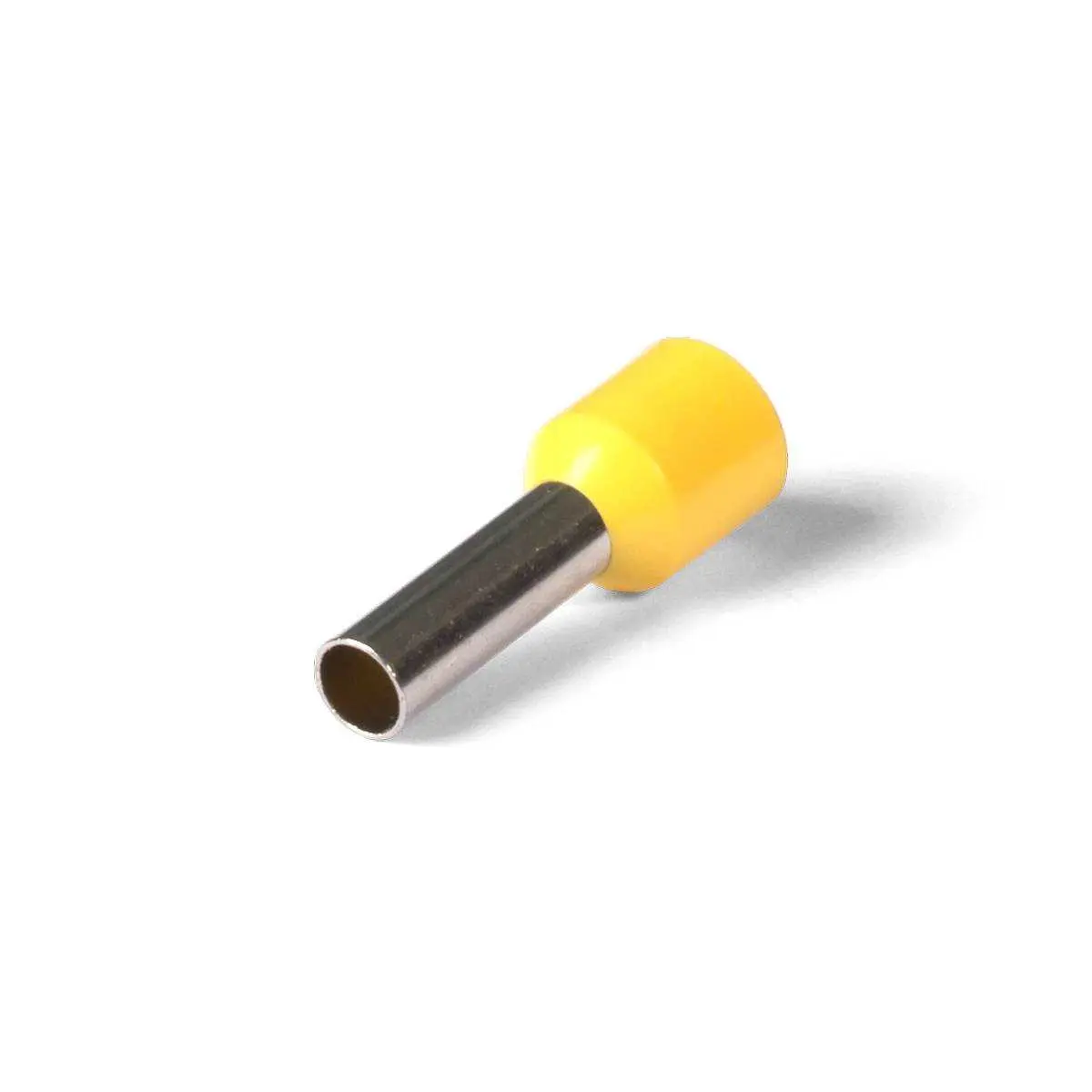

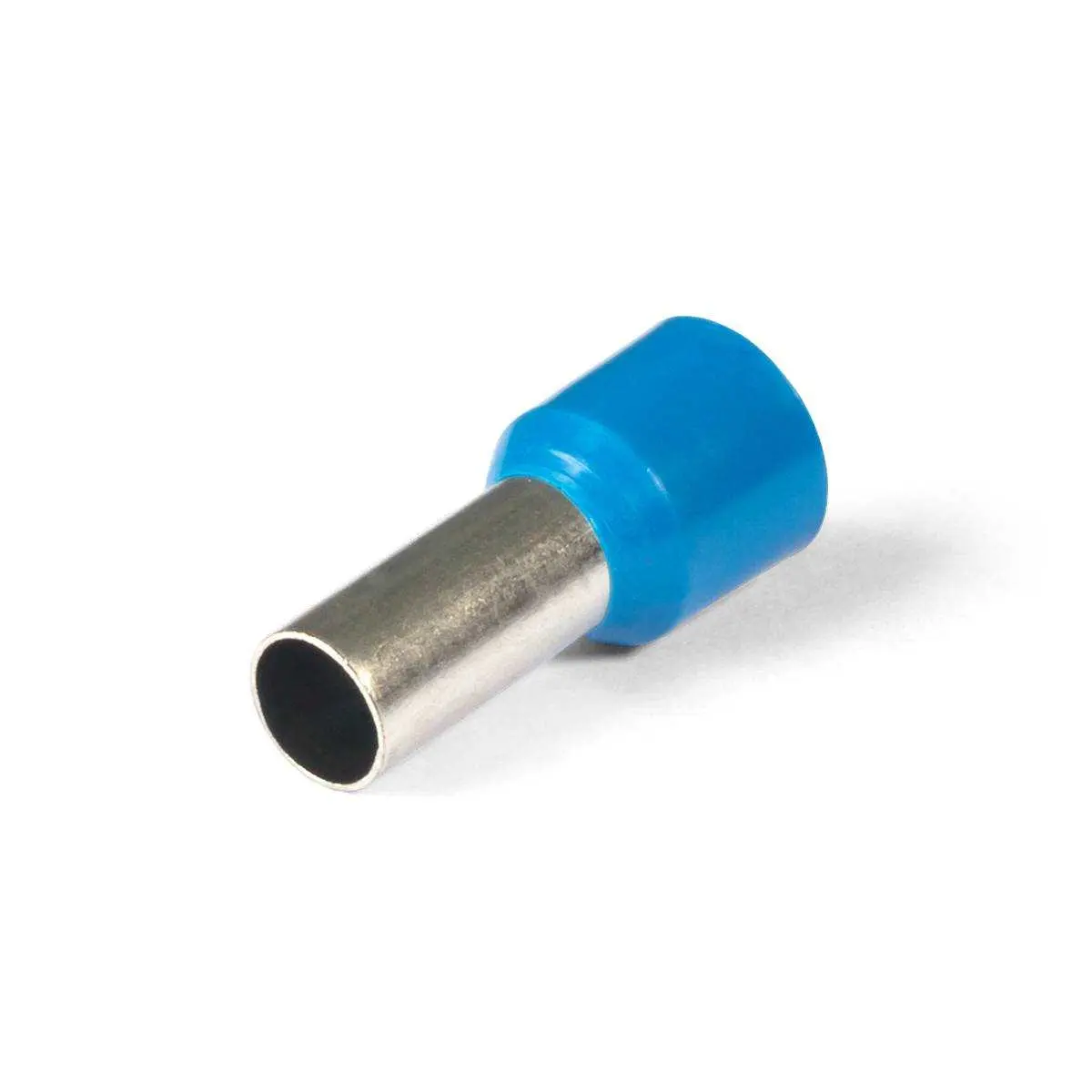

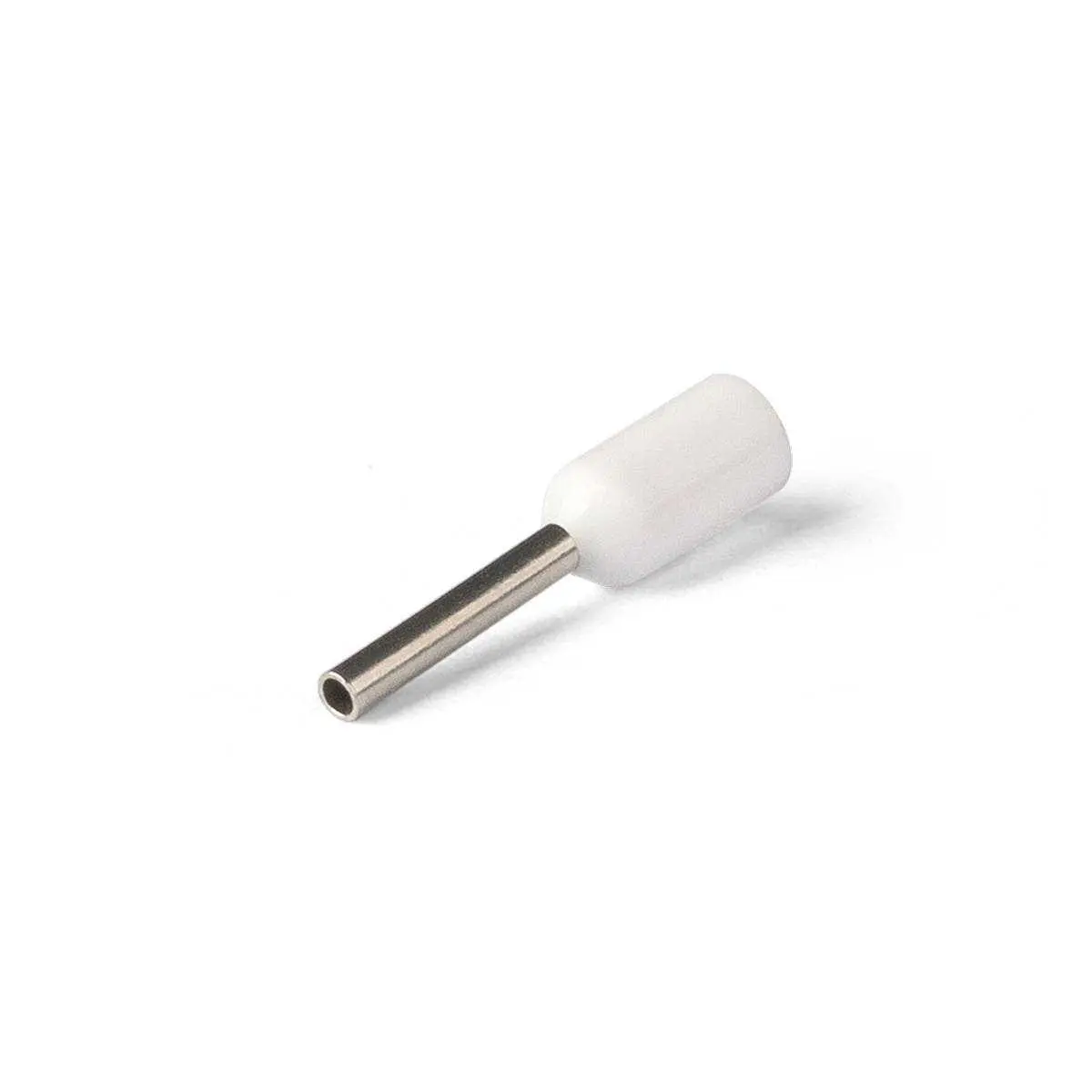

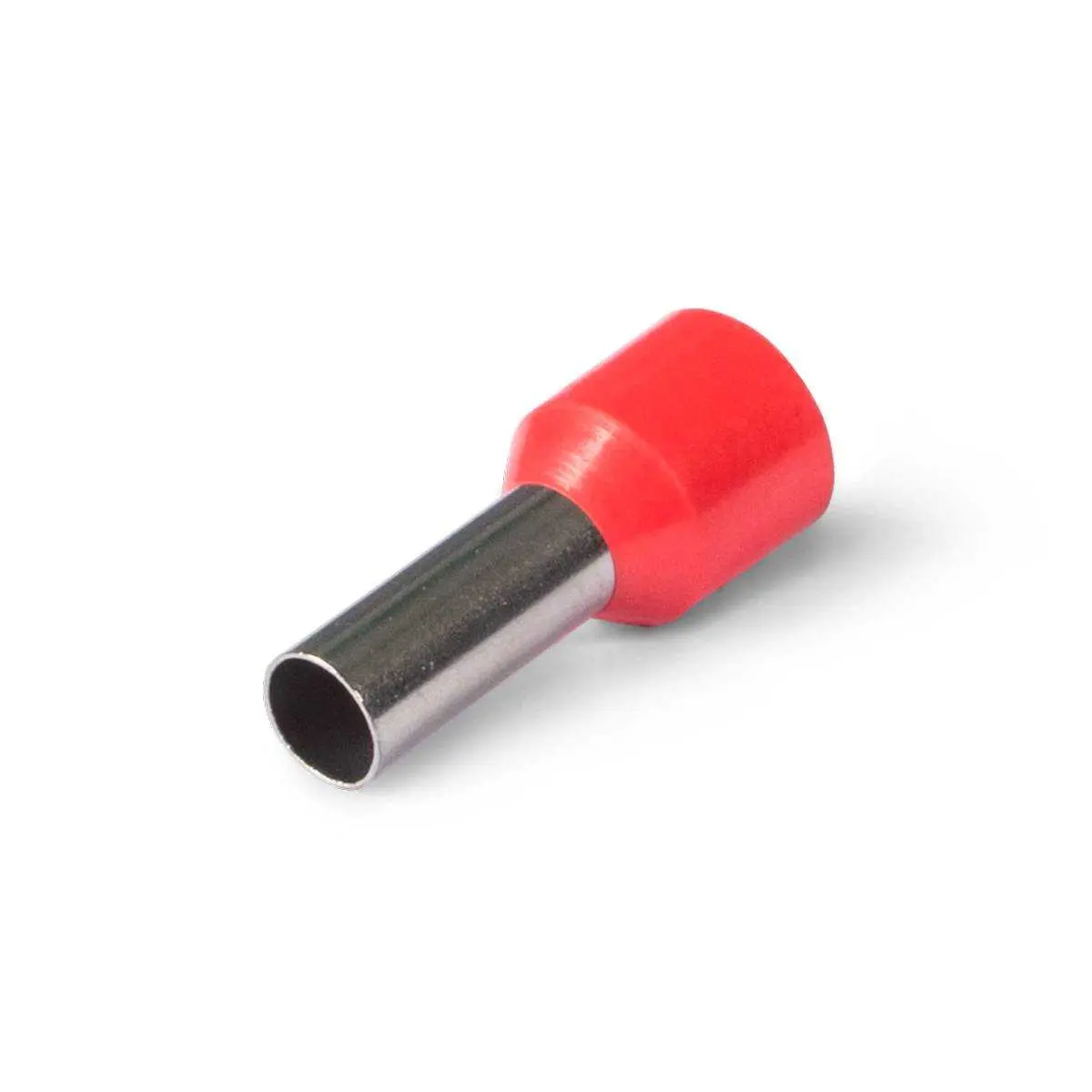

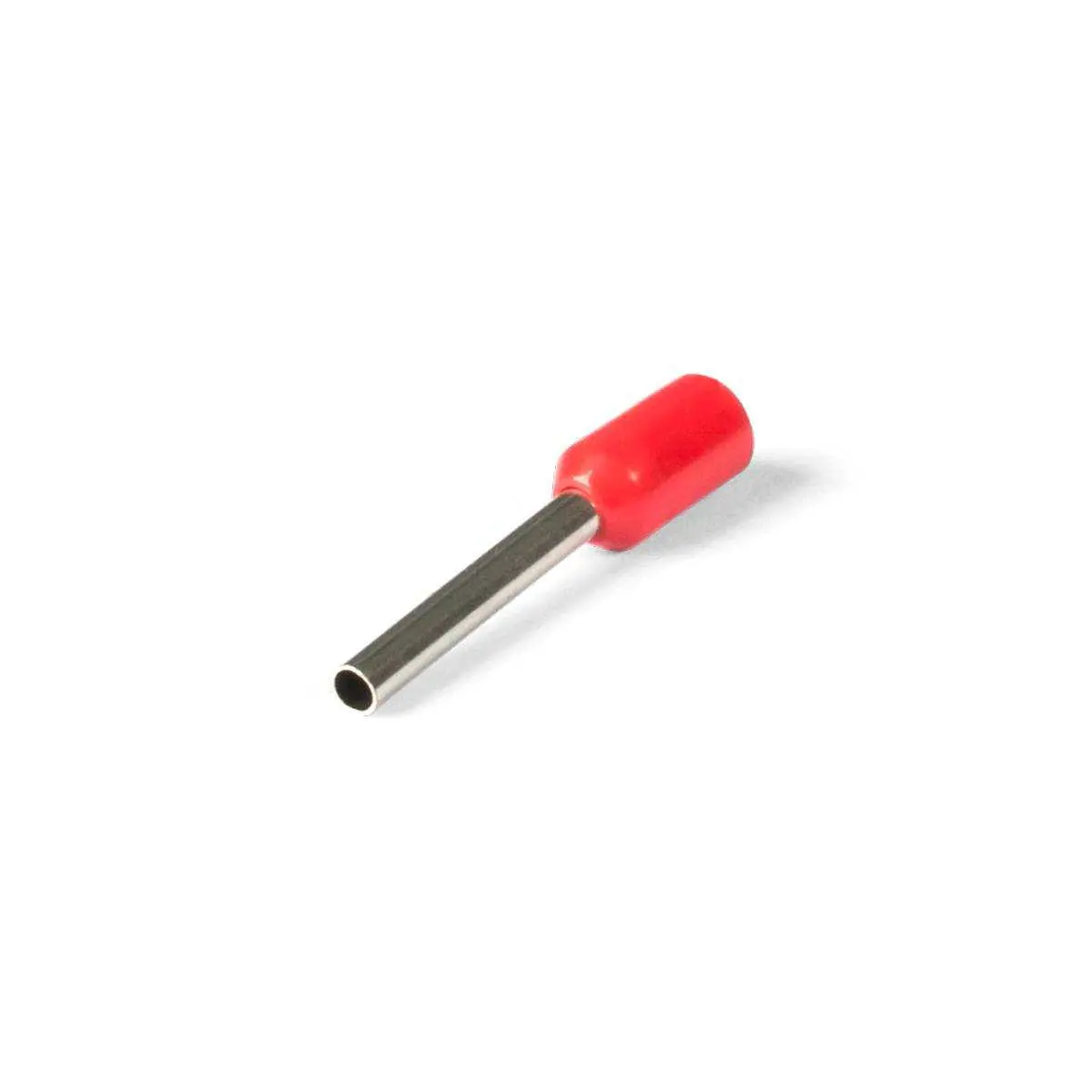

Наконечники штыревые втулочные изолированные НШВИ

Артикул: -
(45)
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
От 0.04 руб. за 1 шт
В наличии
Доставка 1-3 дня
Основные характеристики
Производитель
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Нак-к штыревой НШВИ 0,25- 8 (КВТ) Артикул: 79433
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 0,34- 8 (КВТ) Артикул: 79434
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 0,5-8 (КВТ) Артикул: 79435
0.04 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 0,75-12 (КВТ) Артикул: 79437
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 0,75-8 (КВТ) Артикул: 79436
0.04 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 1,0-12 (КВТ) Артикул: 79439
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 1,0-8 (КВТ) Артикул: 79438
0.04 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 1,5- 10 (КВТ) Артикул: 92304
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 1,5- 8 (КВТ) Артикул: 79440
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 1,5-12 (КВТ) Артикул: 79441
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 1,5-18 (КВТ) Артикул: 79442
0.07 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 2,5- 10 (КВТ) Артикул: 92305
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 2,5- 8 (КВТ) Артикул: 79443
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 2,5-12 (КВТ) Артикул: 79444
0.07 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 2,5-18 (КВТ) Артикул: 79445
0.10 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 4,0-12 (КВТ) Артикул: 79447
0.10 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 4,0-18 (КВТ) Артикул: 79448
0.11 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 4,0-9 (КВТ) Артикул: 79446
0.07 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 6,0-10 (КВТ) Артикул: 92306
0.10 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 6,0-12 (КВТ) Артикул: 79449
0.11 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 6,0-18 (КВТ) Артикул: 79450
0.14 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 10-12 (КВТ) Артикул: 79451
0.14 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 16-12 (КВТ) Артикул: 79452
0.19 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 25-16 (КВТ) Артикул: 79453
0.30 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 35-16 (КВТ) Артикул: 79454
0.34 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 50-20 (КВТ) Артикул: 79455
0.61 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 70-20 (КВТ) Артикул: 79456
1.08 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 95-25 (КВТ) Артикул: 79457
1.64 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 120-27 (КВТ) Артикул: 79458
2.11 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ 150-27 (КВТ) Артикул: 79459
3.25 руб. за 1 шт
В наличии
- +

Продается кратно упаковке 100шт. 0,05 руб/шт = 5,0 руб/упаковка.

Наконечники штыревые втулочные изолированные

Тип: НШВИ (ТУ 3424-001-59861269-2004)

  • Для монтажа одного провода
  • Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
  • Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
  • Максимальное напряжение: 690 В
  • Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
  • Материал коннектора: медь марки М1
  • Покрытие коннектора: электролитическое лужение
  • Материал изоляции: полипропилен. Не содержит галогенов
  • Термостойкость изоляции: 105 °C

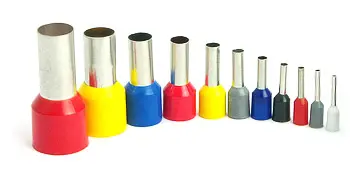

  • Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
  • Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
  • Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
  • Обжим провода поверх медной втулки
➔Эксплуатационные характеристики (лет)

Гарантийный срок хранения: 5
Гарантийный срок эксплуатации: 5
Срок службы  : 25

draw
SKU товарные позиции L L₁ l D d d₁
НШВИ 0.25–8
12.5 8 10 1.7 1.05 0.75
НШВИ 0.34–8
12.5 8 10 1.7 1.1 0.8
НШВИ 0.5–8
14 8 11 2.6 1.4 1
НШВИ 0.75–8
14.3 8 11 2.7 1.5 1.2
НШВИ 0.75–12
18.3 12 15 2.7 1.5 1.2
НШВИ 1.0–8
14.3 8 11 3 1.8 1.4
НШВИ 1.0–12
18.3 12 15 3 1.8 1.4
НШВИ 1.5–8
14.3 8 11 3.6 2 1.6
НШВИ 1.5-10
16.3 10 12 3.6 2 1.6
НШВИ 1.5–12
18.3 12 15 3.6 2 1.6
НШВИ 1.5–18
24.3 18 21 3.6 2 1.6
НШВИ 2.5–8
15.4 8 11 4.3 2.6 2.3
НШВИ 2.5-10
17.4 10 12 4.3 2.6 2.3
НШВИ 2.5–12
19.4 12 15 4.3 2.6 2.3
НШВИ 2.5–18
25.4 18 21 4.3 2.6 2.3
НШВИ 4.0–9
17.4 9 12 4.7 3.2 2.8
НШВИ 4.0–12
20.4 12 15 4.7 3.2 2.8
НШВИ 4.0–18
26 18 21 4.7 3.2 2.8
НШВИ 6.0-10
18.5 10 12 5.9 3.9 3.5
НШВИ 6.0–12
20.5 12 15 5.9 3.9 3.5
НШВИ 6.0–18
26.3 18 21 5.9 3.9 3.5
НШВИ 10–12
20.8 12 15 7.3 4.9 4.5
НШВИ 16–12
22 12 15 8.6 6.2 5.8
НШВИ 25–16
28 16 19 10.8 7.9 7.5
НШВИ 35–16
30 16 19 11.8 8.7 8.3
НШВИ 50–20
36 20 26 14.8 10.9 10.3
НШВИ 70–20
37 20 26 16.5 14.3 13.5
НШВИ 95–25
44 25 31 20.3 15.3 14.5
НШВИ 120–27
47.5 27 33 20.0 17.5 16.5
НШВИ 150–27
52.6 27 33 26 20.6 19.6
Всего позиций: 30
SKU товарные позиции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Покрытие контактной части Материал контактной части Цвет изоляции Технология монтажа
НШВИ 0.25–8
0.69
0.25
3/ 4/ 5/ 6
гальваническое лужение
медь
голубой
опрессовка
НШВИ 0.34–8
0.69
0.34
3/ 4/ 5/ 6
гальваническое лужение
медь
бирюзовый
опрессовка
НШВИ 0.5–8
0.69
0.5
3/ 4/ 5/ 6
гальваническое лужение
медь
белый
опрессовка
НШВИ 0.75–8
0.69
0.75
3/ 4/ 5/ 6
гальваническое лужение
медь
серый
опрессовка
НШВИ 0.75–12
0.69
0.75
3/ 4/ 5/ 6
гальваническое лужение
медь
серый
опрессовка
НШВИ 1.0–8
0.69
1.0
3/ 4/ 5/ 6
гальваническое лужение
медь
красный
опрессовка
НШВИ 1.0–12
0.69
1.0
3/ 4/ 5/ 6
гальваническое лужение
медь
красный
опрессовка
НШВИ 1.5–8
0.69
1.5
3/ 4/ 5/ 6
гальваническое лужение
медь
черный
опрессовка
НШВИ 1.5-10
0.69
1.5
3/ 4/ 5/ 6
гальваническое лужение
медь
черный
опрессовка
НШВИ 1.5–12
0.69
1.5
3/ 4/ 5/ 6
гальваническое лужение
медь
черный
опрессовка
НШВИ 1.5–18
0.69
1.5
3/ 4/ 5/ 6
гальваническое лужение
медь
черный
опрессовка
НШВИ 2.5–8
0.69
2.5
3/ 4/ 5/ 6
гальваническое лужение
медь
синий
опрессовка
НШВИ 2.5-10
0.69
2.5
3/ 4/ 5/ 6
гальваническое лужение
медь
синий
опрессовка
НШВИ 2.5–12
0.69
2.5
3/ 4/ 5/ 6
гальваническое лужение
медь
синий
опрессовка
НШВИ 2.5–18
0.69
2.5
3/ 4/ 5/ 6
гальваническое лужение
медь
синий
опрессовка
НШВИ 4.0–9
0.69
4
3/ 4/ 5/ 6
гальваническое лужение
медь
серый
опрессовка
НШВИ 4.0–12
0.69
4
3/ 4/ 5/ 6
гальваническое лужение
медь
серый
опрессовка
НШВИ 4.0–18
0.69
4
3/ 4/ 5/ 6
гальваническое лужение
медь
серый
опрессовка
НШВИ 6.0-10
0.69
6
3/ 4/ 5/ 6
гальваническое лужение
медь
желтый
опрессовка
НШВИ 6.0–12
0.69
6
3/ 4/ 5/ 6
гальваническое лужение
медь
желтый
опрессовка
НШВИ 6.0–18
0.69
6
3/ 4/ 5/ 6
гальваническое лужение
медь
желтый
опрессовка
НШВИ 10–12
0.69
10
3/ 4/ 5/ 6
гальваническое лужение
медь
красный
опрессовка
НШВИ 16–12
0.69
16
3/ 4/ 5/ 6
гальваническое лужение
медь
синий
опрессовка
НШВИ 25–16
0.69
25
3/ 4/ 5/ 6
гальваническое лужение
медь
желтый
опрессовка
НШВИ 35–16
0.69
35
3/ 4/ 5/ 6
гальваническое лужение
медь
красный
опрессовка
НШВИ 50–20
0.69
50
3/ 4/ 5/ 6
гальваническое лужение
медь
синий
опрессовка
НШВИ 70–20
0.69
70
3/ 4/ 5/ 6
гальваническое лужение
медь
желтый
опрессовка
НШВИ 95–25
0.69
95
3/ 4/ 5/ 6
гальваническое лужение
медь
красный
опрессовка
НШВИ 120–27
0.69
120
3/ 4/ 5/ 6
гальваническое лужение
медь
синий
опрессовка
НШВИ 150–27
0.69
150
3/ 4/ 5/ 6
гальваническое лужение
медь
желтый
опрессовка
Всего позиций: 30
Производитель

Рекомендации по опрессовке втулочных наконечников

Длина снятия изоляции

Втулочные наконечники предполагают опрессовку только на многопроволочных медных проводах. Для того, чтобы конец зачищенной жилы был вровень с краем втулки, длина снятия изоляции на проводе должна быть на 2–3 мм длиннее контактной части втулочного наконечника.

Выбор размера наконечников

Размер наконечника должен соответствовать сечению провода. Для правильной идентификации размеров втулочных наконечников используйте цветовую маркировку изолирующих манжет.

Монтаж наконечников

При установке изолированных втулочных наконечников изоляция провода должна заходить внутрь изолирующей манжеты до упора и полностью перекрываться манжетой.

Убедитесь в отсутствии загибов отдельных проводников жилы под изолирующей манжетой.

Опрессовка втулочных наконечников

В отличие от кольцевых, вилочных и разъемных изолированных наконечников, опрессовка втулочных наконечников производится только поверх металлической контактной части наконечника.

В случае, если после опрессовки проводники многопроволочной жилы значительно выступают из наконечника, конец жилы должен быть обрезан вровень с краем втулки.




Вопросы и ответы



  • Принципиальное различие заключаются только в наличии дополнительной изолирующей манжеты в наконечниках НШВИ. Изолирующая манжета конструктивно интегрирована в контактную медную втулку и выполняет следующие функции: – Защита провода от перегибов и переломов на границе снятой изоляции – Дополнительная безопасность в обеспечении непрерывного изолирующего контура. После заведения в клемму контактной металлической части наконечника, снаружи остается только изолированная манжета, выполняющая также роль стопора. – Цветовая маркировка и идентификация типоразмера – Удобство захвата при монтаже. Для мелких размеров втулочных наконечников изолирующая манжета выполняет роль своеобразного «держателя», позволяющего удерживать микроскопические втулки в пальцах при монтаже провода – Удобство заведения жилы во втулку наконечника. Благодаря широкому раструбу манжеты многожильный провод легко заводится внутрь наконечника, что делает монтаж быстрым и удобным.
  • Ситуации, когда НШВ предпочтительнее НШВИ
    • – Когда хочется сэкономить – В тех случаях, когда предъявляются особые требования к термостойкости контактных соединений. Например, при использовании проводов с тефлоновой или кремнийорганической изоляцией в нагревательных приборах, светильниках, термических печах и проч. Максимально допустимая температура эксплуатации стандартных наконечников НШВИ с полипропиленовой или нейлоновой изолирующей манжетой — не превышает 105°C. – В тех случаях, когда изоляция проводов или кабелей слишком толстая и не заходит внутрь стандартной пластмассовой манжеты НШВИ – Тогда, когда втулочный наконечник предполагается использовать для соединения и подключения 1, 2, 3 или более проводов. В случае использования стандартной серии НШВИ (для одного повода) размеры изолирующей манжеты позволяют завести внутрь только один провод. В серии НШВИ(2) изолирующая манжета рассчитана под два провода.
    • Использование НШКИ вместо НШВИ
      • Оба типа наконечников имеют функционально идентичную контактную часть. После опрессовки на жиле втулочные наконечники образуют такой же прочный контактный штырь, как у наконечников НШКИ. Оба типа предназначены для оконцевания гибких многожильных проводов. Наконечники НШКИ дороже, чем НШВИ, однако, при этом, они обладают и более широким диапазоном использования. Наконечник НШКИ с изолирующей манжетой красного цвета заменяет 4 типоразмера втулочных наконечников диапазона 0.5-1.5 мм², наконечники с манжетой синего и желтого цвета заменяют по два типоразмера втулочных наконечников каждый.
      • Выбор длины контактной втулочной части: длинная или короткая
        • Необходимая длина контактной части втулочного наконечника определяется типом и устройством входной контактной клеммы. Длина должна быть достаточна, чтобы обеспечить надежную фиксацию наконечника. Точка или зона прижима наконечника в клемме не должна приходиться на самый конец обжатой втулки. Для некоторых типов подключений предусмотрен визуальный контроль положения/захода наконечника в клемму и это требует «удлиненных» втулок. Иногда, входное отверстие в корпусе клеммы рассчитано под диаметр изоляции провода, но при этом оно слишком узкое для захода изолированной манжеты втулочного наконечника. В любом случае, если были куплены более длинные, чем необходимо втулочные наконечники их легко можно укоротить до требуемой длины при помощи кусачек или кабельных ножниц.
        • Случаи применения втулочных наконечников
          • Во всех случаях, когда нужно оконцевать гибкий медный провод и наконечник штыревой конструкции подходит для контактной клеммы данного электротехнического устройства. Например, при соединении проводов в винтовых клеммных колодках типа КЗВ или ЗВИ в полиэтиленовом корпусе, подключение гибких проводов следует проводить только через втулочные наконечники. В этом случае, надежность подключения будет гарантирована и не придется опасаться того, что винт повредит тонкие проволочки медной жилы.
          •
    •
