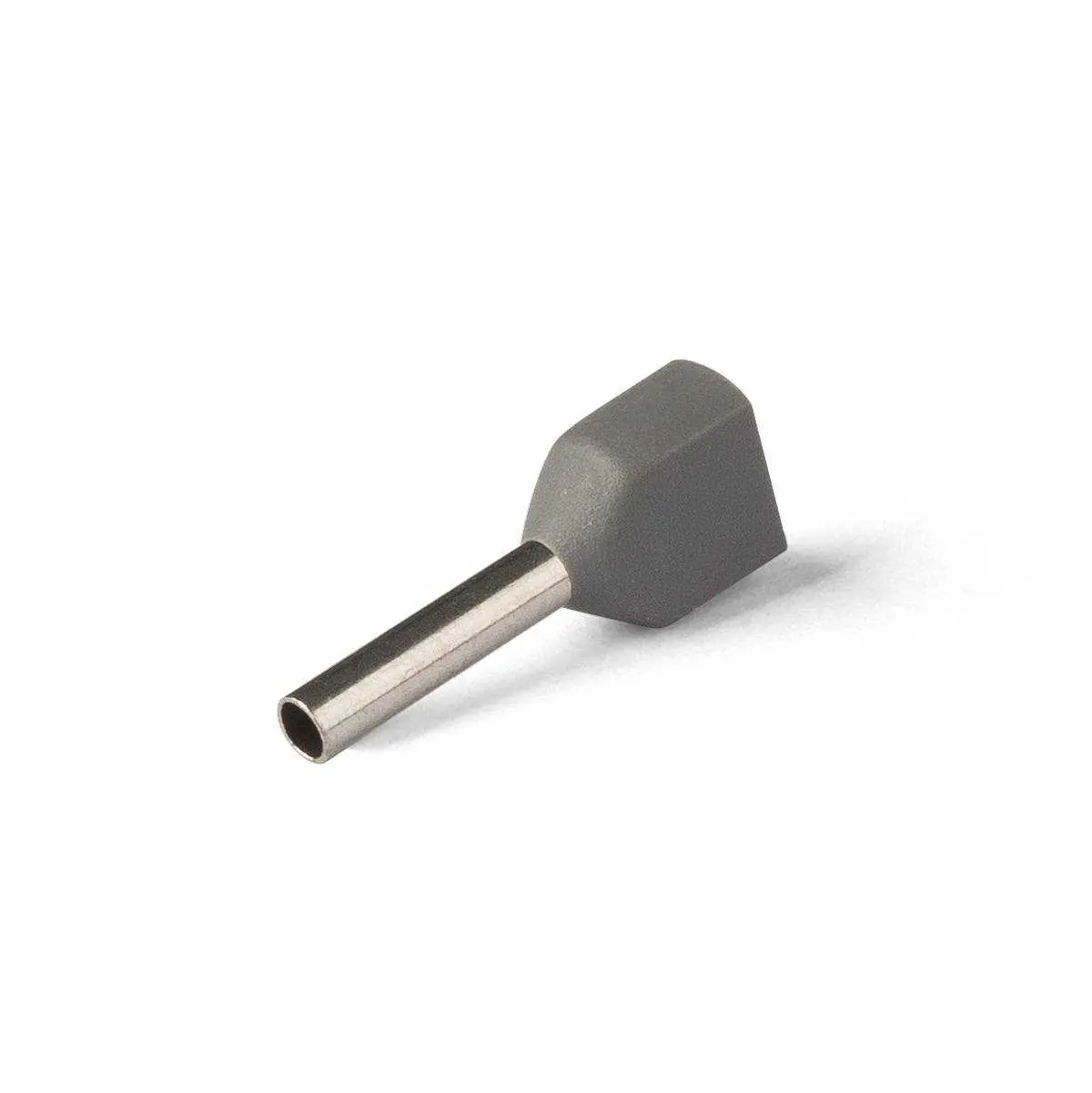

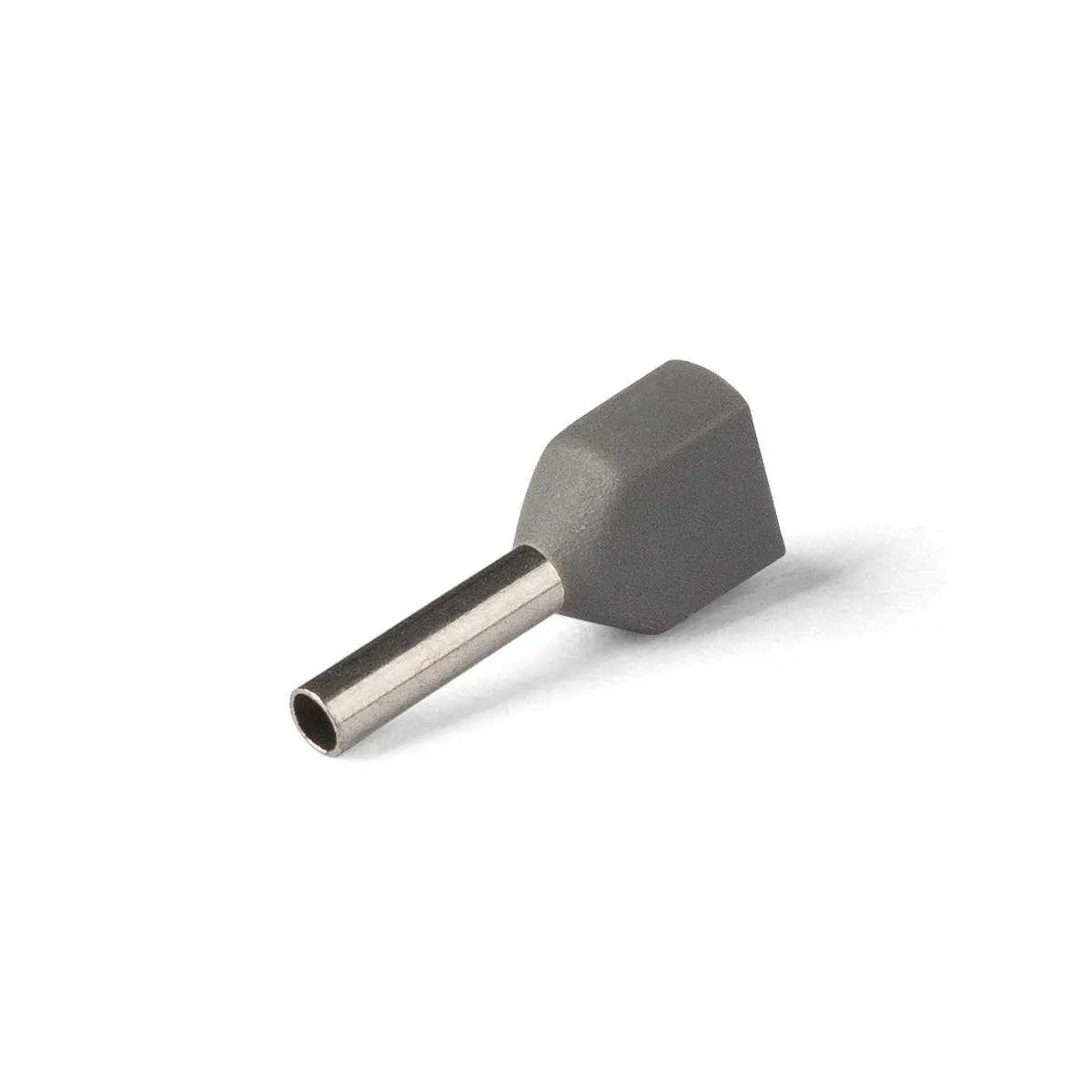

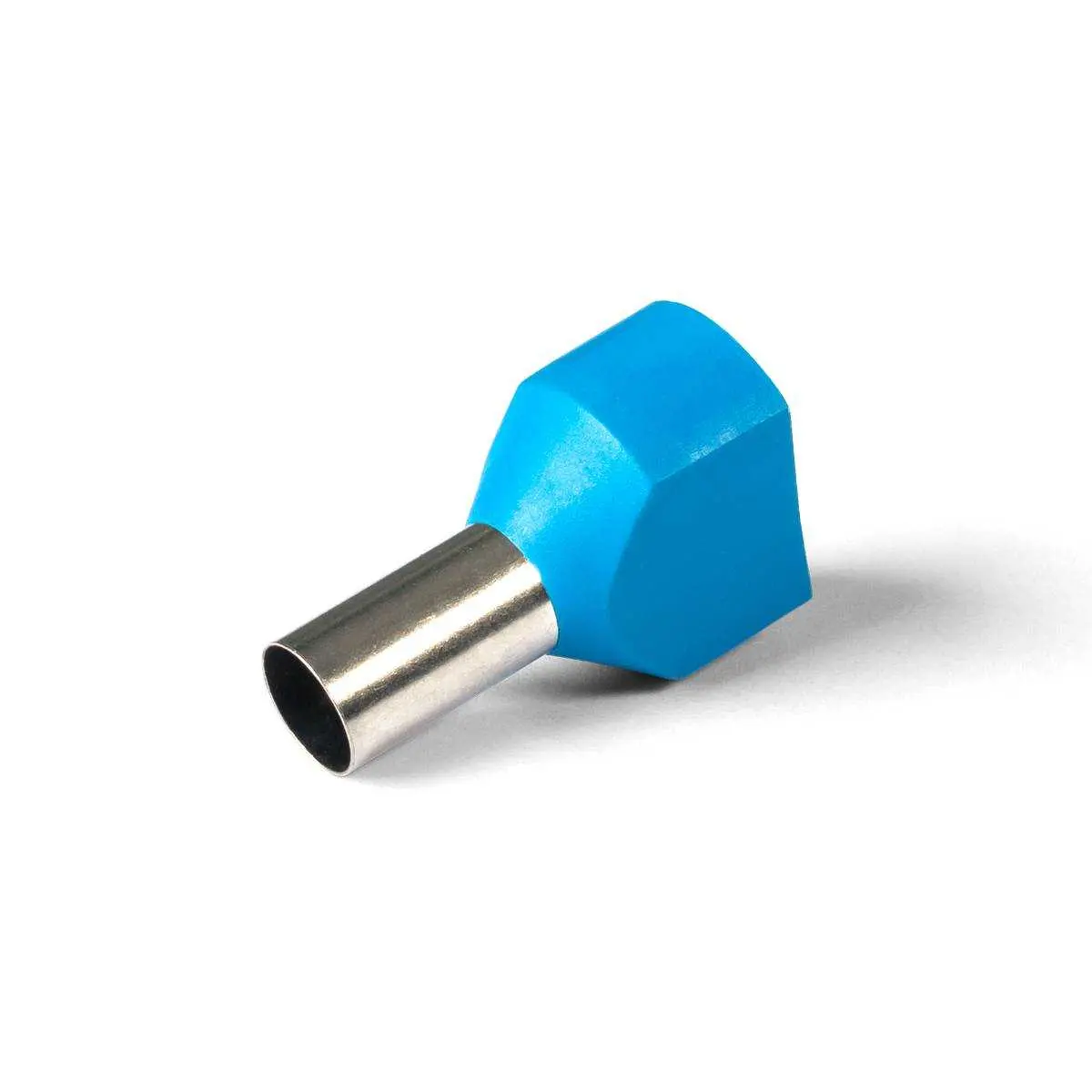

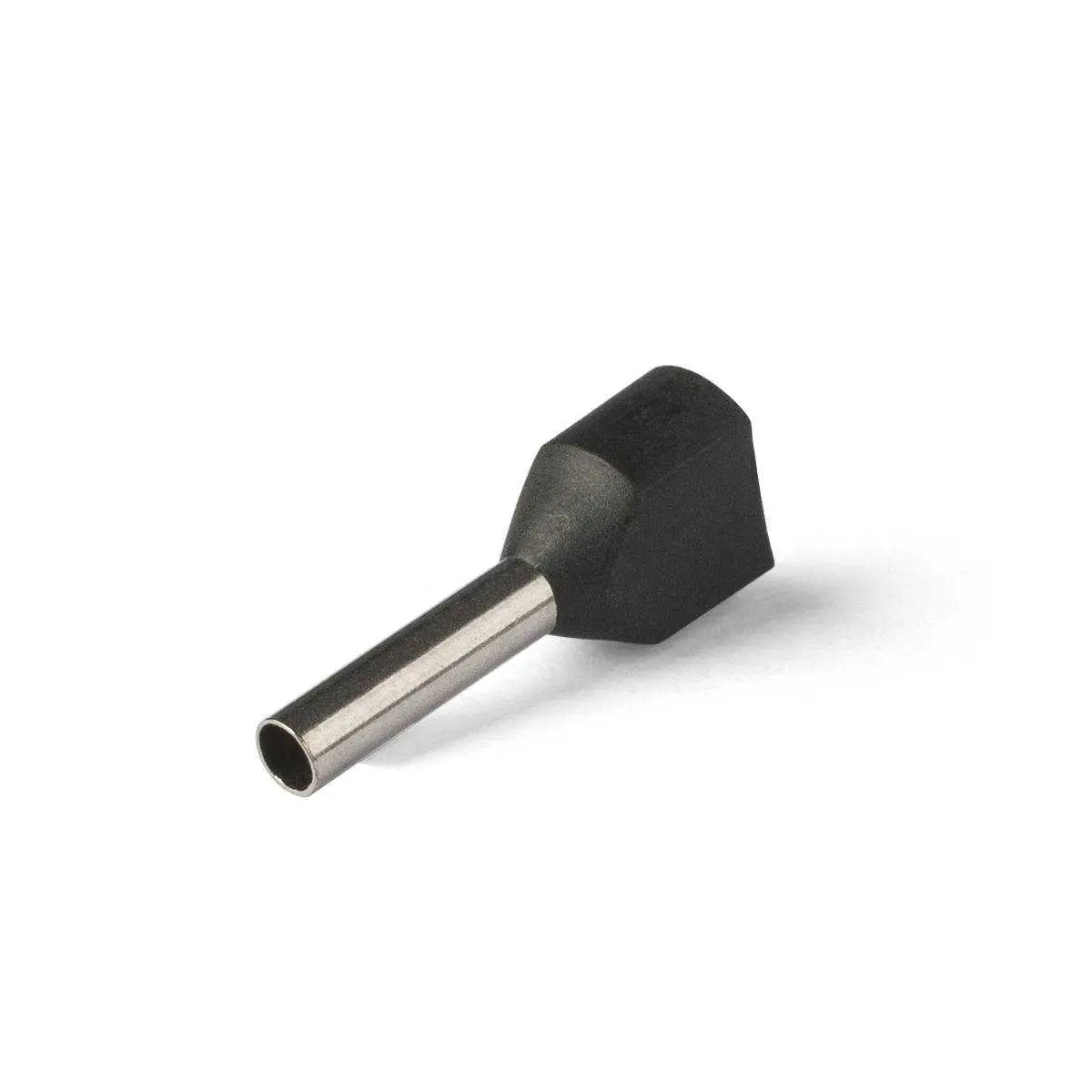

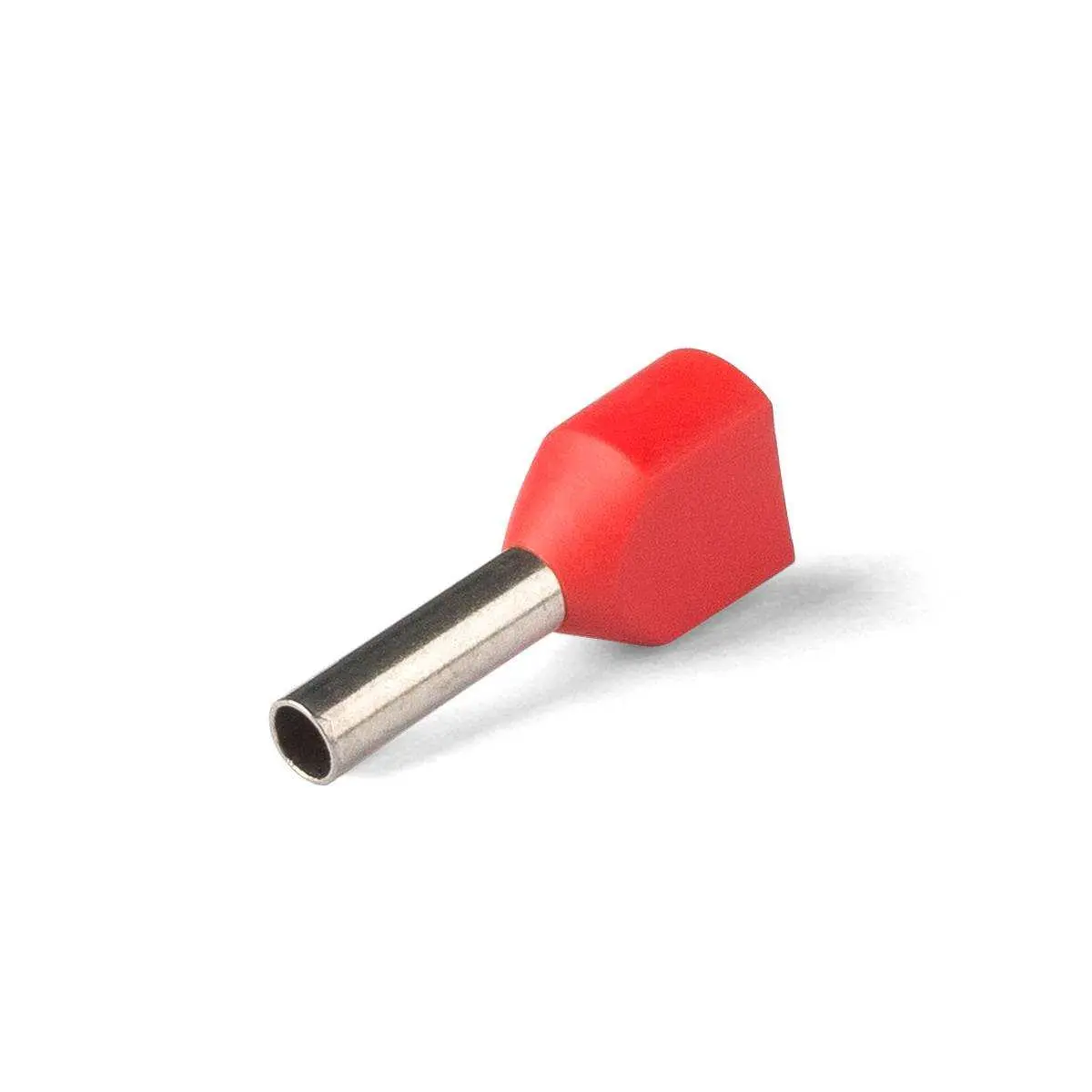

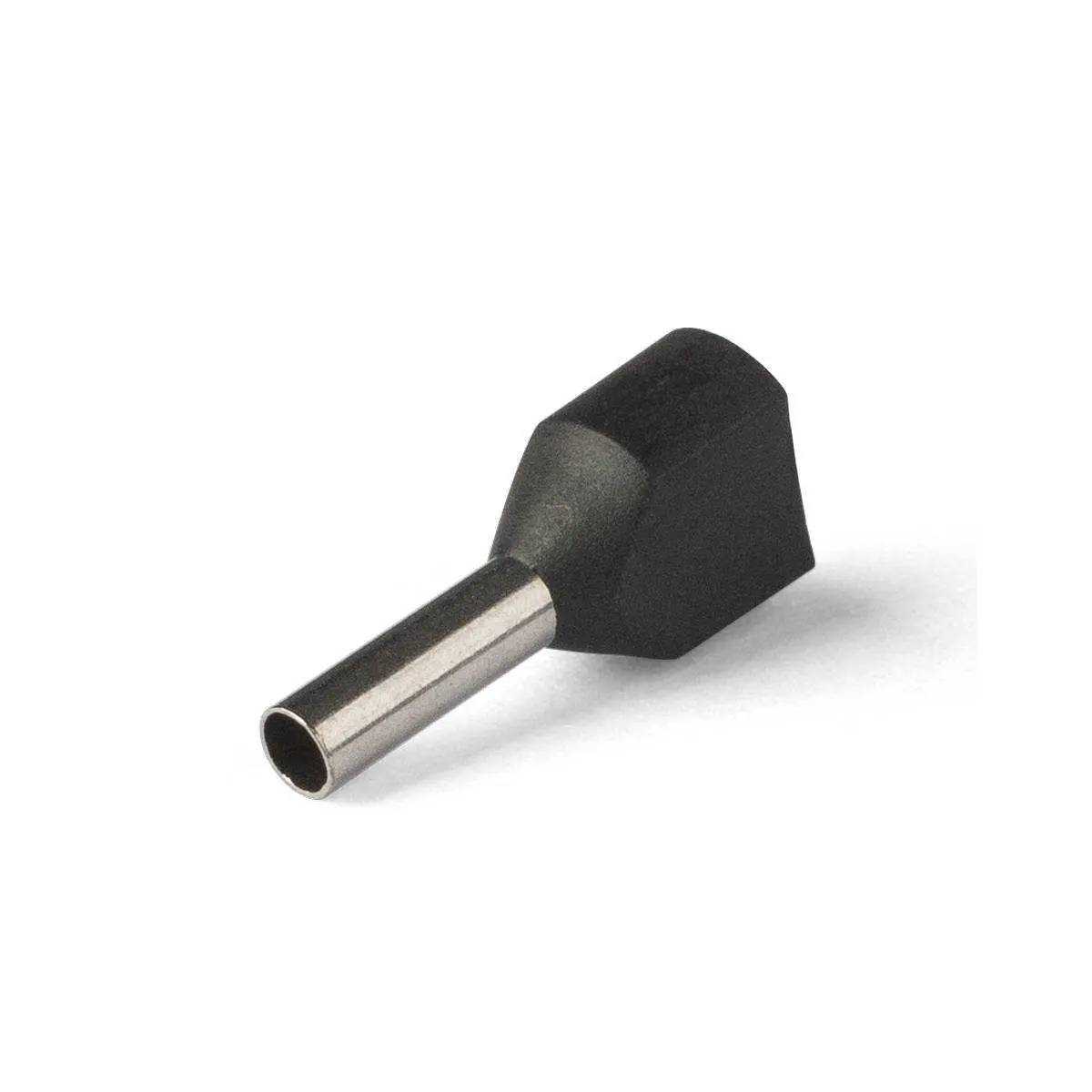

Наконечники штыревые втулочные изолированные (двойные) НШВИ(2)

Артикул: 47461
(0)
От 0.03 руб. за 1 шт
В наличии
Доставка 1-3 дня
Способы оплаты
Основные характеристики
Производитель
Модель
НШВИ (2) по ТУ 3424-001-59861269-2004
Выберите нужный вариант товара
Фото
Название и артикул
Цена

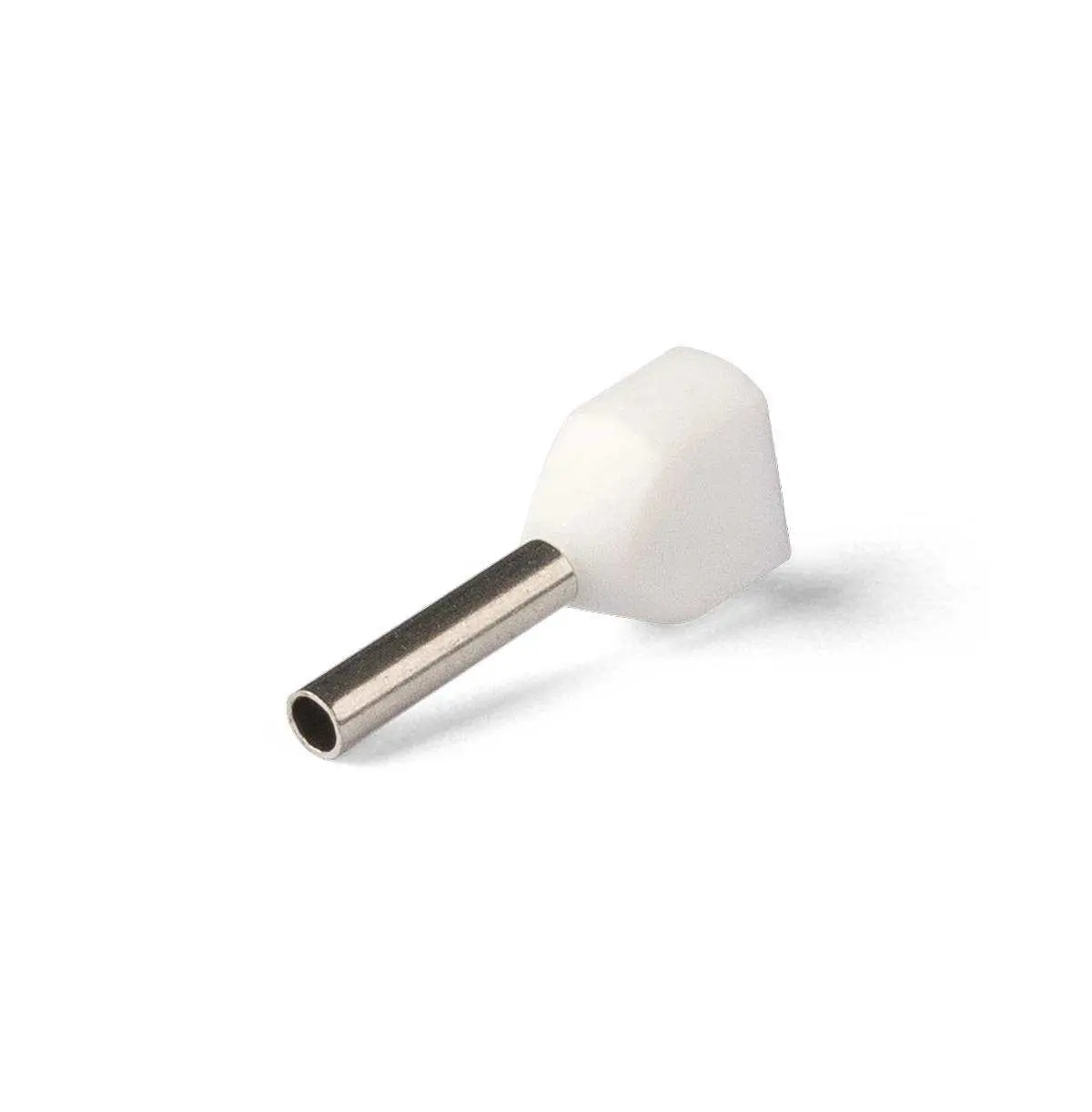

Нак-к штыревой НШВИ(2) 0,5-8 (КВТ) Артикул: 47461
0.03 руб. за 1 шт
В наличии
- +

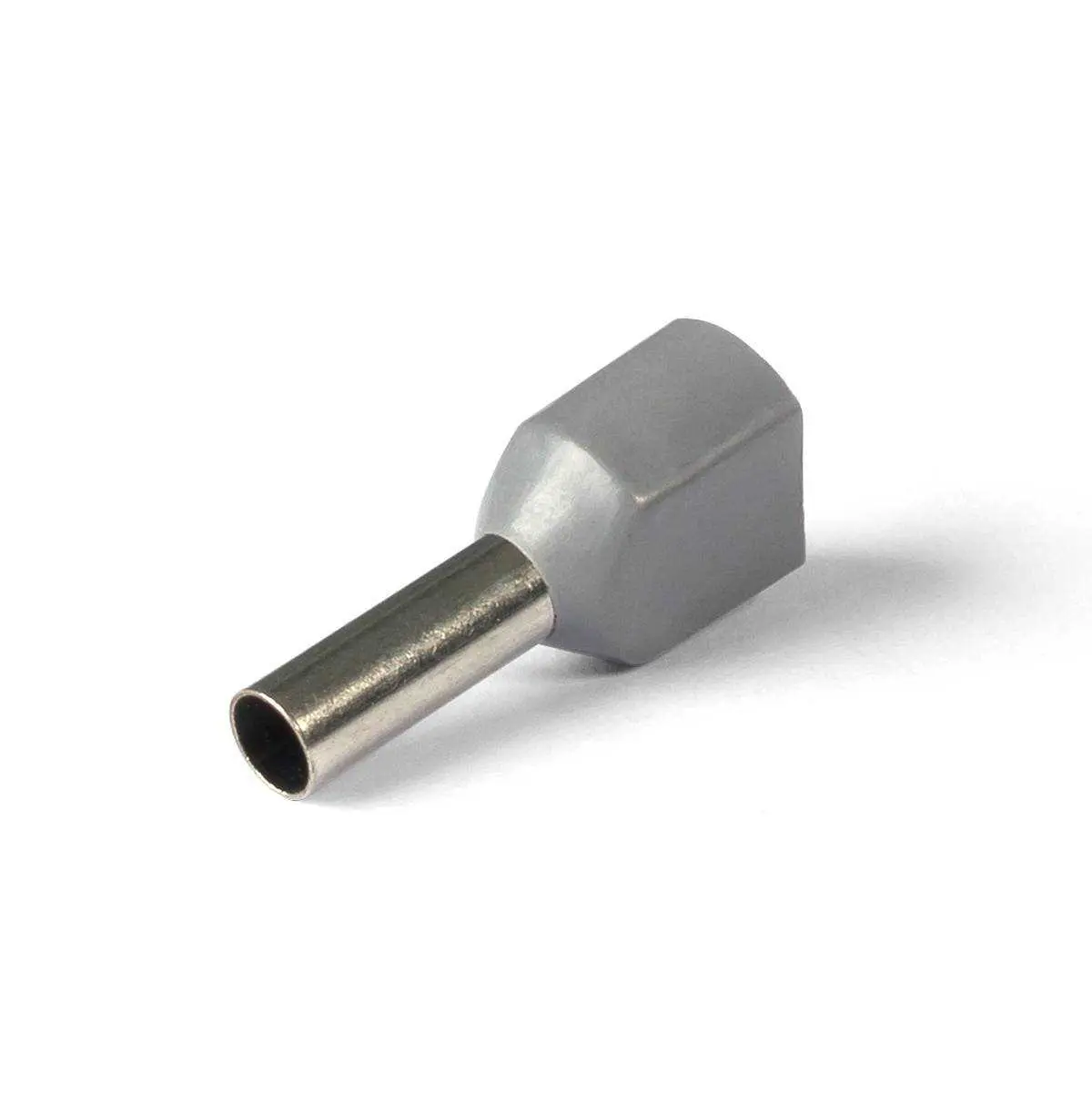

Нак-к штыревой НШВИ(2) 0,75-10 (КВТ) Артикул: 66970
0.03 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ(2) 0,75-8 (КВТ) Артикул: 47504
0.03 руб. за 1 шт
В наличии
- +

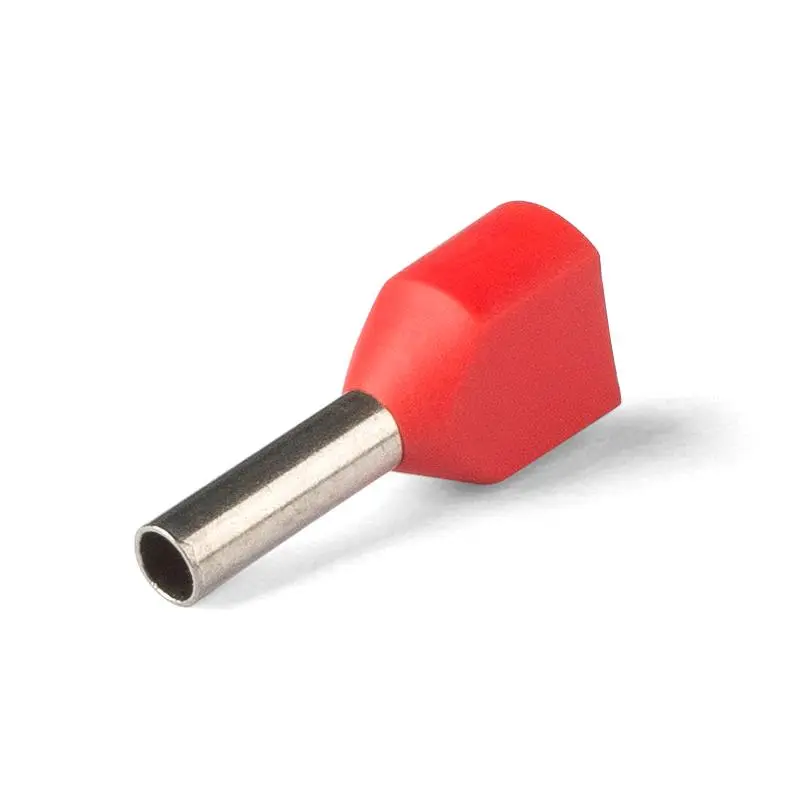

Нак-к штыревой НШВИ(2) 1,0-10 (КВТ) Артикул: 66971
0.03 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ(2) 1,0-8 (КВТ) Артикул: 47505
0.03 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ(2) 1,5-12 (КВТ) Артикул: 66972
0.05 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ(2) 1,5-8 (КВТ) Артикул: 47506
0.05 руб. за 1 шт
В наличии
- +

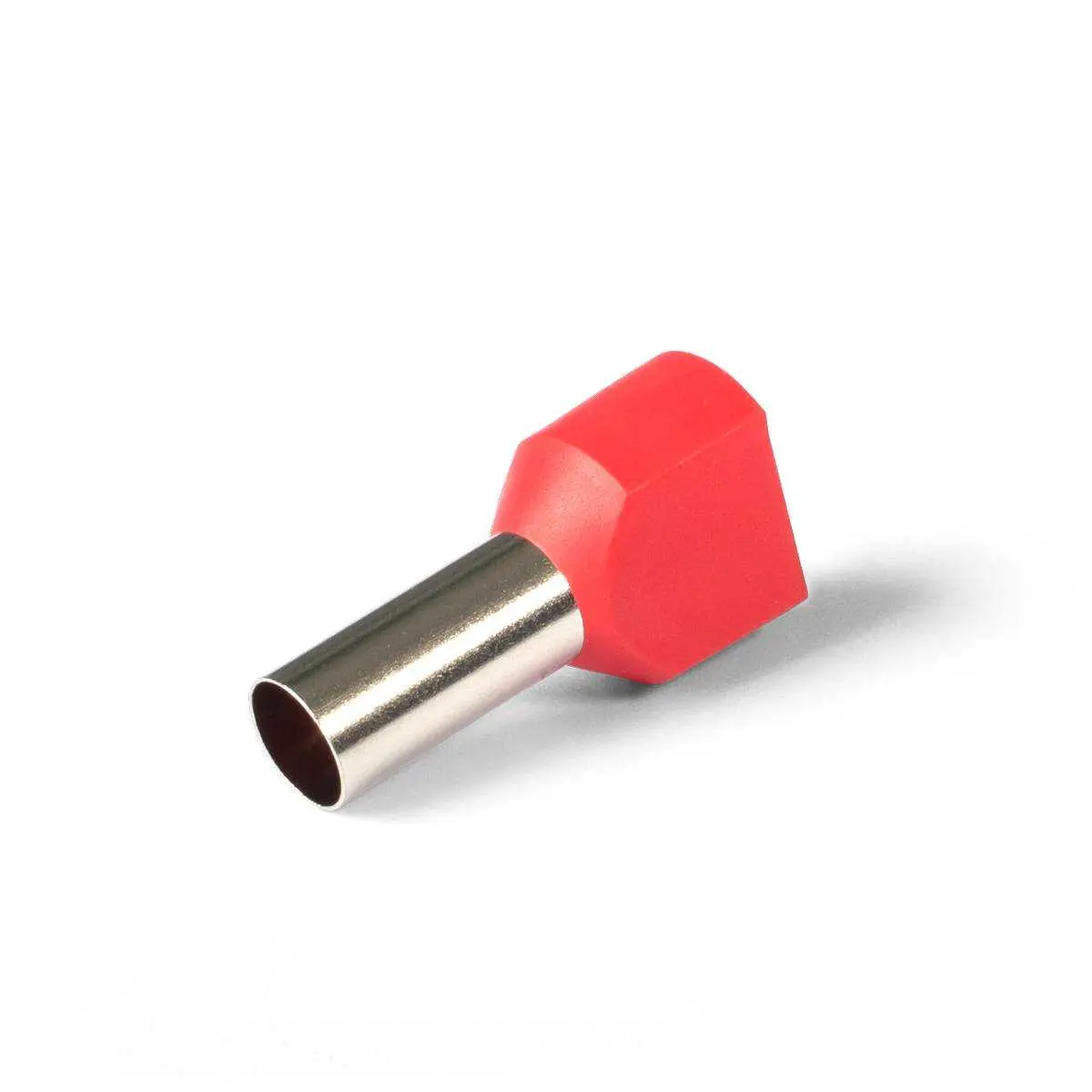

Нак-к штыревой НШВИ(2) 10-14 (КВТ) Артикул: 56677
0.12 руб. за 1 шт
В наличии
- +

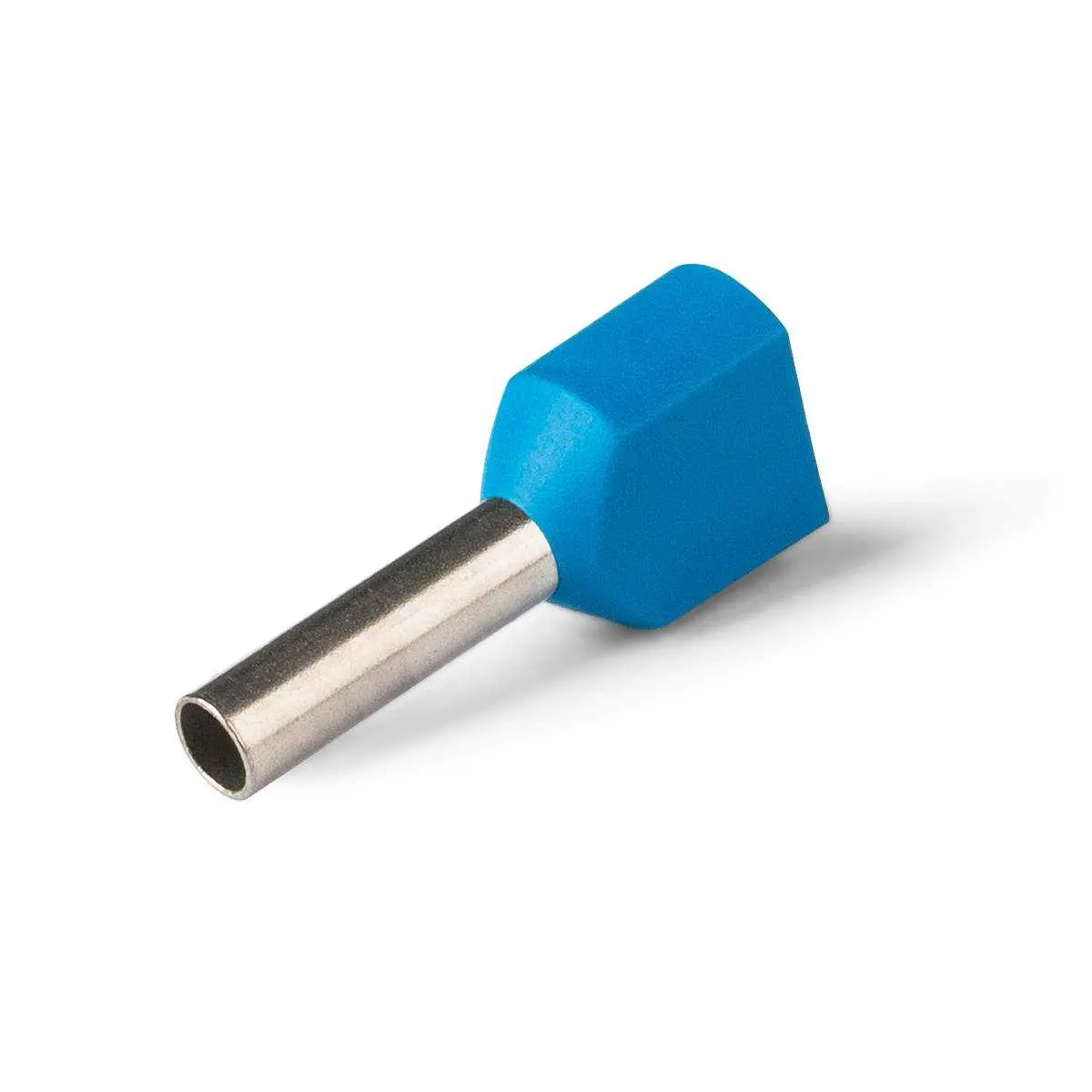

Нак-к штыревой НШВИ(2) 16-14 (КВТ) Артикул: 56678
0.17 руб. за 1 шт
В наличии
- +

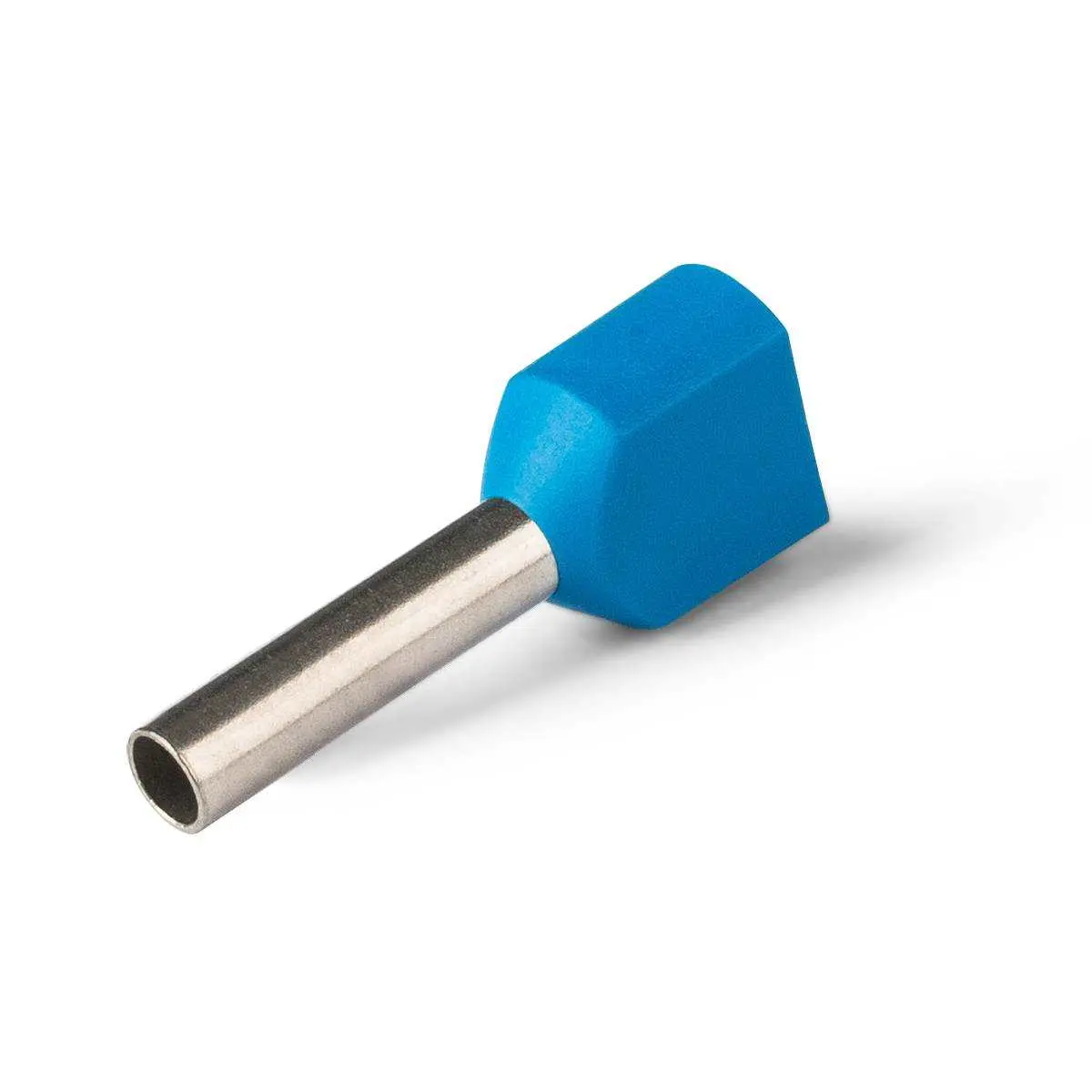

Нак-к штыревой НШВИ(2) 2,5-10 (КВТ) Артикул: 47507
0.05 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ(2) 2,5-13 (КВТ) Артикул: 66973
0.06 руб. за 1 шт
В наличии
- +
Нак-к штыревой НШВИ(2) 4,0-12 (КВТ) Артикул: 47508
0.06 руб. за 1 шт
В наличии
- +

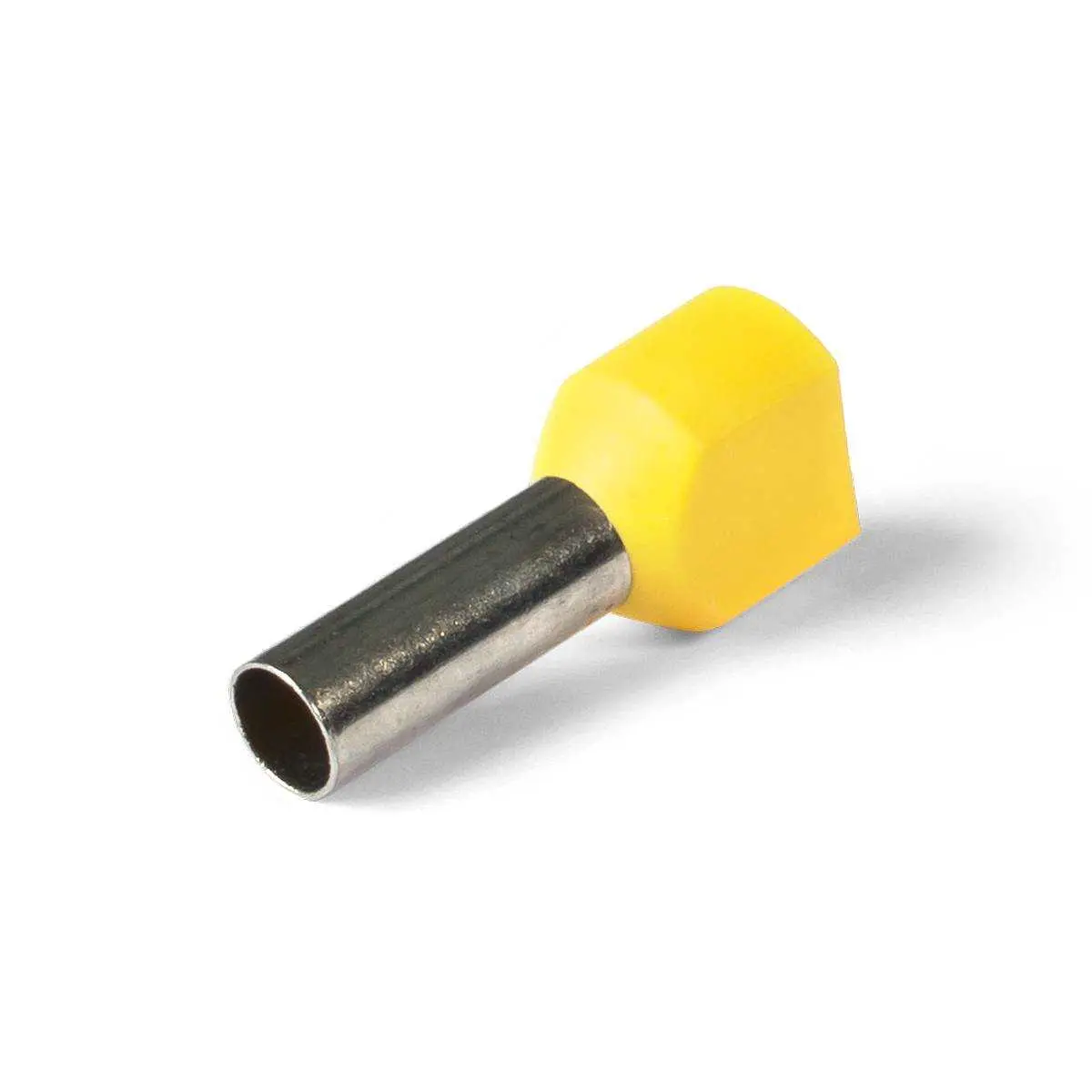

Нак-к штыревой НШВИ(2) 6,0-14 (КВТ) Артикул: 47509
0.08 руб. за 1 шт
В наличии
- +

Продается кратно упаковке 100шт. 0,02 руб/шт = 2,0 руб/упаковка.

Наконечники штыревые втулочные изолированные двойные
Тип: НШВИ(2) (ТУ 3424-001-59861269-2004)
  • Для монтажа сдвоенных проводов одинакового сечения
  • Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
  • Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
  • Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для монтажа и подключения двух проводников
  • В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников
  • Материал коннектора: медь марки М1
  • Покрытие коннектора: электролитическое лужение
  • Материал изоляции: полипропилен. Не содержит галогенов
  • Термостойкость изоляции: 105 °C
  • Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
  • Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
  • Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
  • Обжим провода поверх медной втулки
➔Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 15
  • Гарантийный срок эксплуатации: 15
  • Срок службы: 40





товарные позиции , цвет манжеты Сечение Размеры (мм) ед. изм. потреб. упак. кратность/ мин. норма отпуска
мм² AWG L L₁ d d₁ A B F
НШВИ(2) 0.5-8 (КВТ)
2x0.5 2x20 14.5 8 1.8 1.5 5 3 11 шт 100 100
НШВИ(2) 0.75-8 (КВТ)
2х0.75 2x18 14.7 8 2.1 1.8 5.5 3 11 шт 100 100
НШВИ(2) 0.75-10 (КВТ)
2х0.75 2x18 16.7 10 2.1 1.8 5.5 3 11 шт 100 100
НШВИ(2) 1.0-8 (КВТ)
2х1.0 2x17 15.1 8 2.3 2 5.5 3 11 шт 100 100
НШВИ(2) 1.0-10 (КВТ)
2х1.0 2x17 17.1 10 2.3 2 5.5 3 11 шт 100 100
НШВИ(2) 1.5-8 (КВТ)
2х1.5 2x16 15.5 8 2.6 2.3 6.4 3.7 11 шт 100 100
НШВИ(2) 1.5-12 (КВТ)
2х1.5 2x16 19.5 12 2.6 2.3 6.4 3.7 11 шт 100 100
НШВИ(2) 2.5-10 (КВТ)
2х2.5 2x14 18.5 10 3.3 2.9 8 4.3 13 шт 100 100
НШВИ(2) 2.5-13 (КВТ)
2х2.5 2x14 21.5 13 3.3 2.9 8 4.3 13 шт 100 100
НШВИ(2) 4.0-12 (КВТ)
2х4.0 2x12 23.1 12 4.2 3.8 8.8 5.3 15 шт 100 100
НШВИ(2) 6.0-14 (КВТ)
2х6.0 2x10 26.1 14 5.3 4.9 9.5 6.4 19 шт 100 100
НШВИ(2) 10-14 (КВТ)
2х10 2x7 26.6 14 6.9 6.5 12.6 7.6 19 шт 100 100
НШВИ(2) 16-14 (КВТ)
2х16 2x6 31.3 14 8.7 8.3 19 11.3 19 шт 100 100

Рекомендации по опрессовке втулочных наконечников


    Длина снятия изоляции

    Втулочные наконечники предполагают опрессовку только на многопроволочных медных проводах. Для того, чтобы конец зачищенной жилы был вровень с краем втулки, длина снятия изоляции на проводе должна быть на 2–3 мм длиннее контактной части втулочного наконечника.



    Выбор размера наконечников

    Размер наконечника должен соответствовать сечению провода. Для правильной идентификации размеров втулочных наконечников используйте цветовую маркировку изолирующих манжет.



    Монтаж наконечников

    При установке изолированных втулочных наконечников изоляция провода должна заходить внутрь изолирующей манжеты до упора и полностью перекрываться манжетой.

    Убедитесь в отсутствии загибов отдельных проводников жилы под изолирующей манжетой.



    Опрессовка втулочных наконечников

    В отличие от кольцевых, вилочных и разъемных изолированных наконечников, опрессовка втулочных наконечников производится только поверх металлической контактной части наконечника.

    В случае, если после опрессовки проводники многопроволочной жилы значительно выступают из наконечника, конец жилы должен быть обрезан вровень с краем втулки.


    Вопросы и ответы
    • Использование НШВИ(2) при монтаже одного провода
      • Теоретически можно. Практически – придется «вручную» подбирать типоразмер одножильного провода соответствующий наконечнику НШВИ(2). Естественно, в этом случае, функция защиты от излома не будет работать.
      • Конструкция "easy entry"
        • В дословном переводе это означает «легкий ввод». Чего и куда? Жилы провода в изолированный наконечник. Дело в том, что любой, кто пользовался такими наконечниками, знает, что иной раз достаточно сложно вставить многопроволочную жилу в наконечник из-за того, что край хвостовика наконечника внутри манжеты образует ступеньку, за которую цепляются проволочки жилы. Перед тем, как установить наконечник, жилу необходимо немного подкрутить, и следить, чтобы при установке ни одна проволочка не загнулась обратно. В противном случае, если одна или несколько проволочек не попадут в контактную зону, уменьшив номинальное сечение, такое соединение будет «слабым звеном». Проблема станет очевидной при высоких токовых нагрузках, когда контактное соединение начнет нагреваться. В наконечниках, сделанных по технологии «easy entry», манжета внутри имеет плавную воронкообразную форму. Поэтому при заведении провода в такой наконечник жила не встречает никакого препятствия. При использовании этих наконечников увеличивается скорость монтажа, и значительно уменьшается вероятность операторских ошибок. В цивилизованном электромонтаже обязательная опция «easy entry» стала неким стандартом и правилом «хорошего тона» для всех наконечников, предназначенных для монтажа многопроволочных гибких жил. В ассортиментной линейке «КВТ» конструкция «easy entry» присутствует в нейлоновых наконечниках и разъемах, а так же изолированных и неизолированных втулочных наконечниках.
