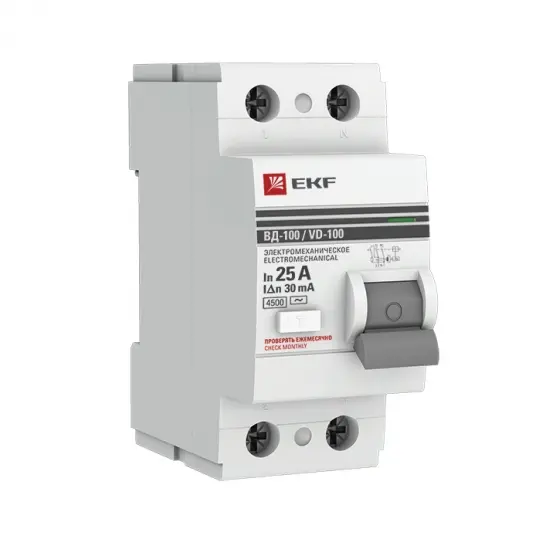

Устройство защитного отключения УЗО ВД-100 2P 25А/ 30мА (электромеханическое) EKF PROxima

Описание:

УЗО ВД‑100 2P 25 А / 30 мА EKF PROxima — это электромеханическое устройство защиты от токов утечки, предназначенное для быстрой реакции при аварийных токах на землю. В случае повреждения изоляции или случайного касания устройство отключает питание, предотвращая поражение электрическим током и снижая вероятность возникновения пожара.

Компактный модуль на 2 поля с монтажом на DIN‑рейку (2 модуля шириной) изготовлен из огнестойкого пластика и имеет степень защиты IP20. Оно рассчитано на ток нагрузки до 25 А при напряжении сети 230–400 В и рабочей частоте 50 Гц. Электромеханический механизм рассчитан на длительный срок службы — до 10 000 электрических и 20 000 механических циклов — и гарантирует надёжную работу даже при повторных включениях.

Преимущества:

• Высокая чувствительность (30 мА) — надёжная защита от поражения током;
• Электромеханическое исполнение — устойчивость к помехам и работоспособность без питания;
• Селективность — устойчива к кратковременным пиковым токам;
• Компактный размер — экономия места в щите;
• Долговечность — рассчитано на тысячи циклов переключения;
• Соответствие стандартам IEC 61008‑1 и ГОСТ, 7-летний гарантийный срок.

Применение:

• Защита людей при случайном касании металлических частей электроустановки;
• Охрана электрооборудования при пробоях изоляции или внутренних дефектах;
• Предотвращение пожаров из-за токов утечки или замыканий на корпус;
• Использование в жилых домах, офисах и коммерческих помещениях с электронной техникой;
• Встроенная установка в распределительные щиты для комплексной надёжной защиты.

Техническая спецификация

Преимущества

Контакты из безкислородной меди с содержанием серебра

Отверстия для крепления U-образной шины типа FORK

Индикаторное окно состояния контактов

Двухпозиционный зажим на DIN-рейку

Корпус из не поддерживающей горение пластмассы

Описание

Номинальный ток УЗО – максимальный ток, который УЗО может выдерживать длительное время, сохраняя при этом свою работоспособность и защитные функции.

Номинальный условный ток короткого замыкания Inc – показывает, какой максимальный ток короткого замыкания УЗО может выдержать и при этом остаться работоспособным.

Номинальный отключающий дифференциальный ток I n – это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.

Класс токоограничения – ограничивает ток короткого замыкания в пределах 1/3 полупериода.

Комплектация

1. Устройство защитного отключения УЗО ВД-100 4,5кА серии EKF PROxima.
2. Паспорт.

Документация
