СИЗ в мини-упаковке

Артикул: -
(1)
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Генеральный представитель КВТ EKF FISCHER Дистрибьютор KNIPEX
Собственный склад и розничный магазин в наличии 5000 товаров
Собственный склад и розничный магазин в наличии 5000 товаров
Доставка 1-3 дня по всем регионам Республики Беларуси
Доставка 1-3 дня по всем регионам Республики Беларуси
От 4.28 руб. за 1 шт
В наличии
Доставка 1-3 дня
Основные характеристики
Производитель
Выберите нужный вариант товара
Фото
Название и артикул
Цена

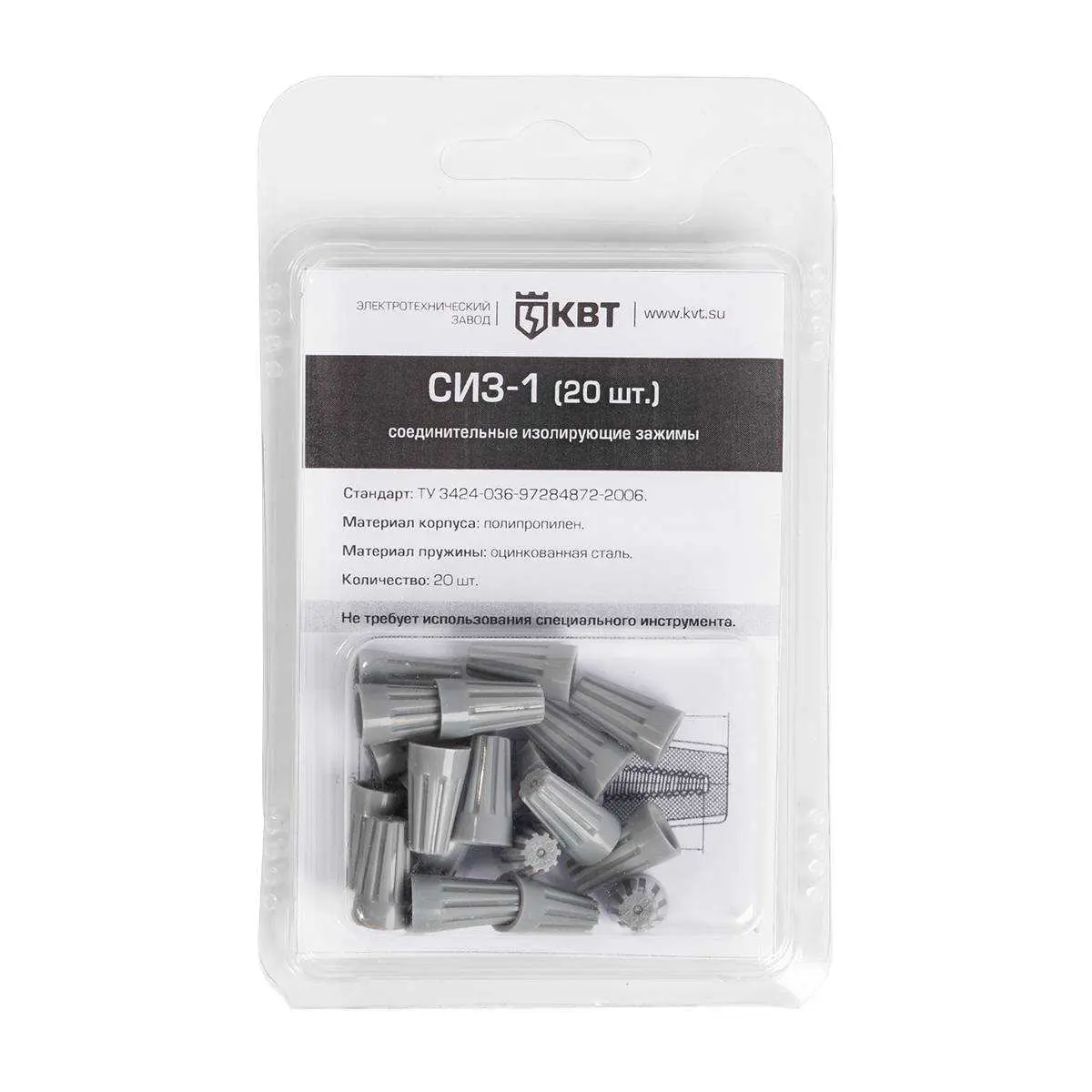

Зажим изолирующий СИЗ-1 (20шт.) (КВТ) Артикул: 86561
4.49 руб. за 1 шт
В наличии
- +

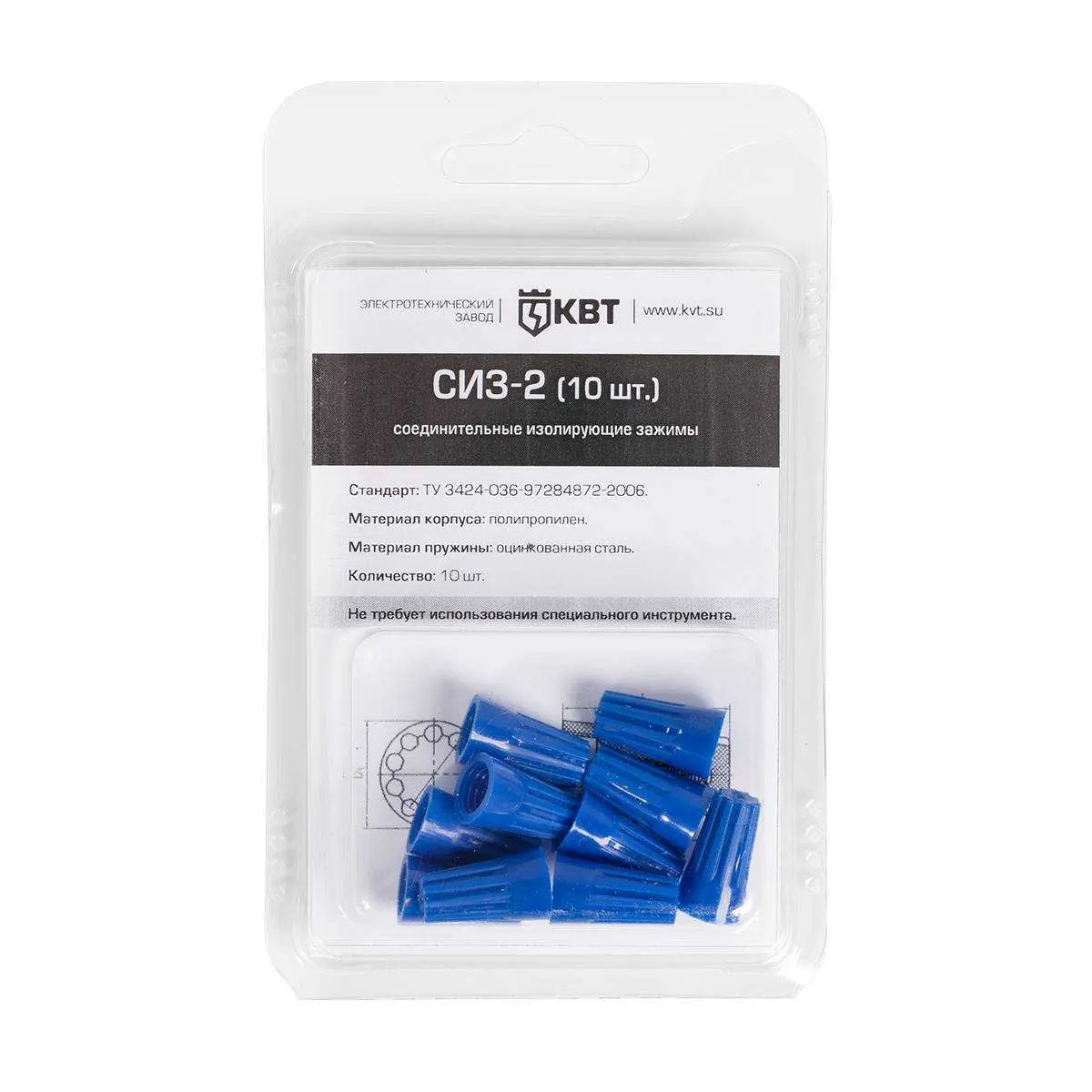

Зажим изолирующий СИЗ-2 (10шт.) (КВТ) Артикул: 86562
4.58 руб. за 1 шт
В наличии
- +

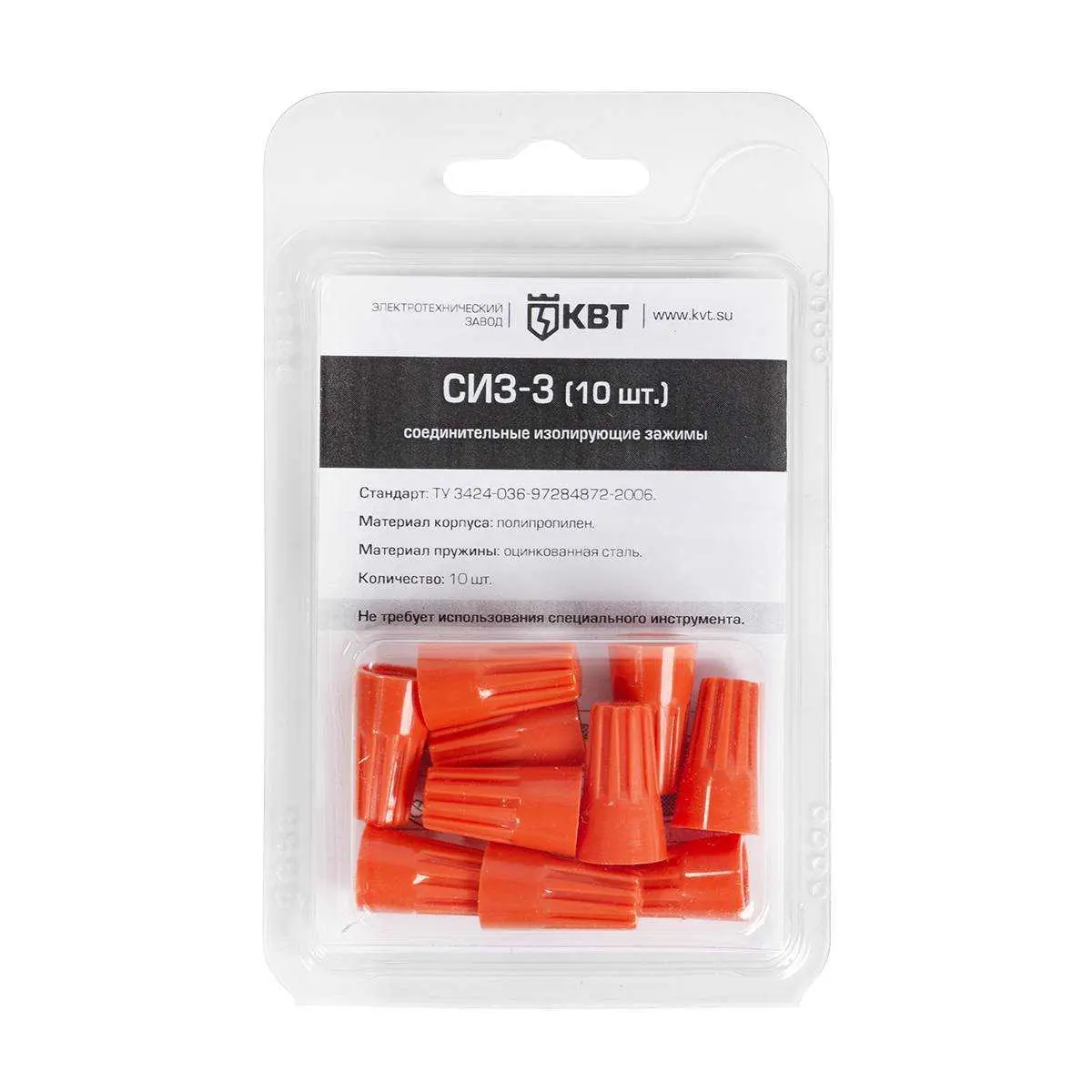

Зажим изолирующий СИЗ-3 (10шт.) (КВТ) Артикул: 86563
4.96 руб. за 1 шт
В наличии
- +

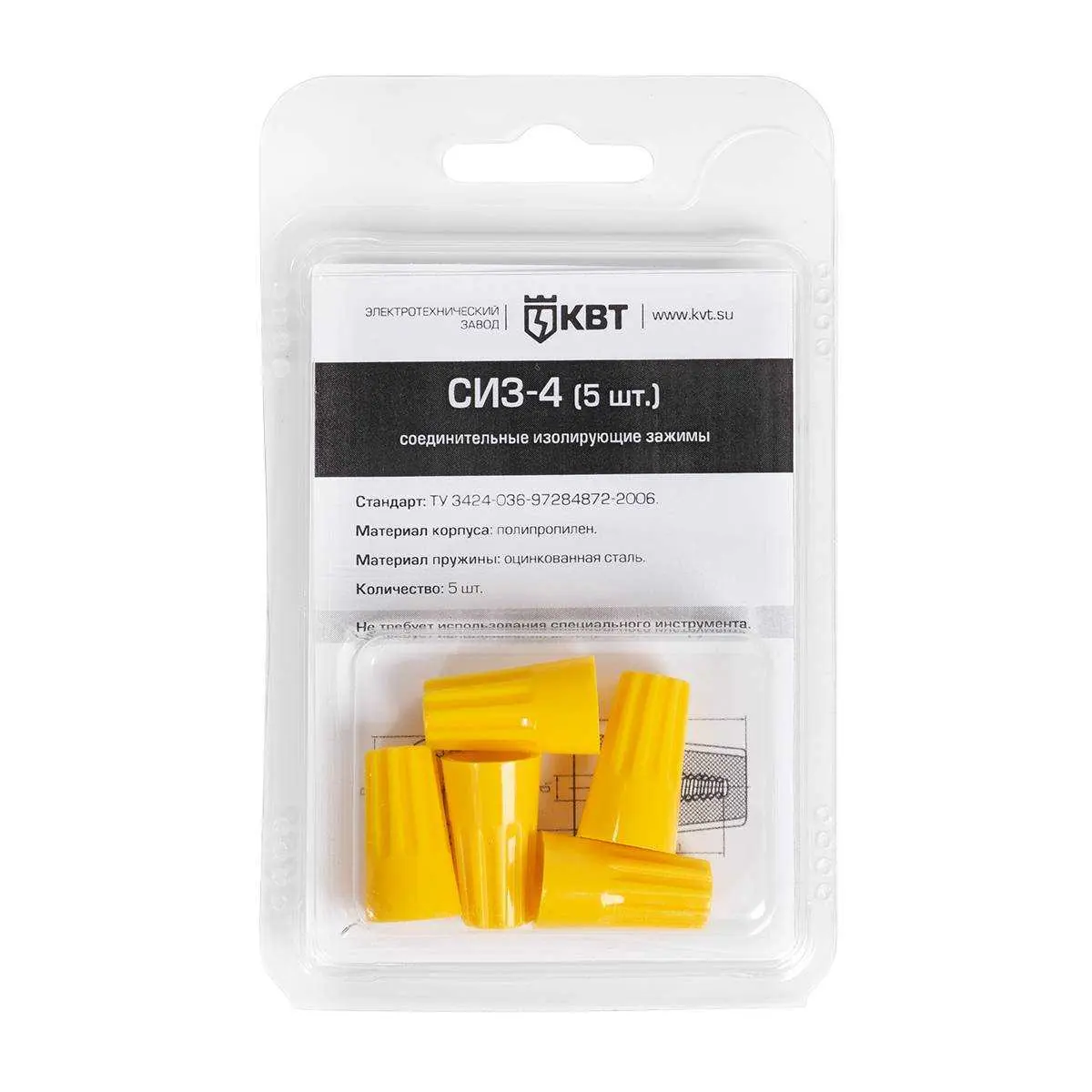

Зажим изолирующий СИЗ-4 (5шт.) (КВТ) Артикул: 86564
4.28 руб. за 1 шт
В наличии
- +

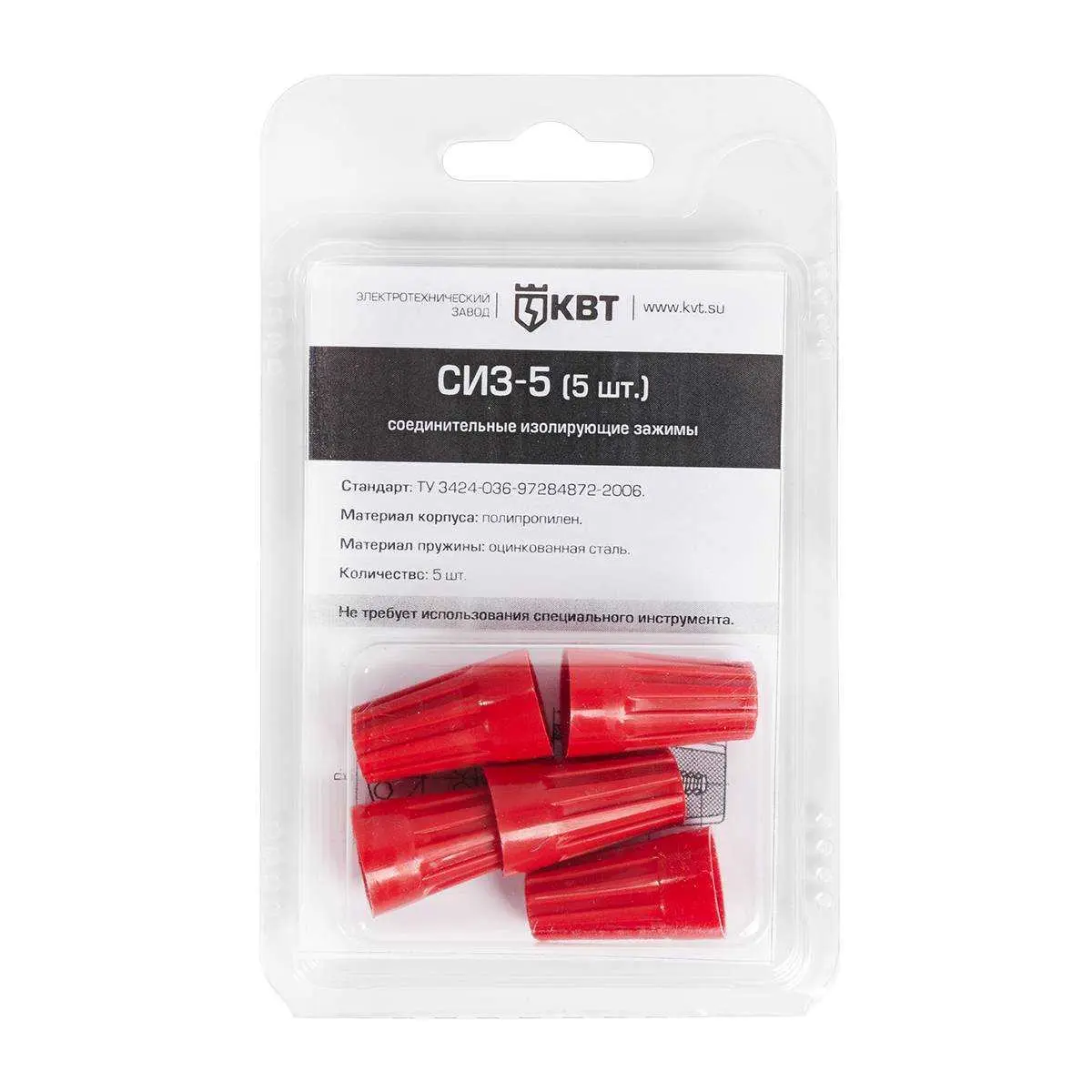

Зажим изолирующий СИЗ-5 (5шт.) (КВТ) Артикул: 86565
4.64 руб. за 1 шт
В наличии
- +
  • Предназначены для соединения и фиксации в скрутке медных проводов
  • Контактная часть: стальная оцинкованная пружина
  • Материал корпуса: нейлон 6.6, не содержит галогенов
  • Материал корпуса не поддерживает горения
  • Температурный диапазон: от -10°С до +75°С
  • Пружина конической формы обеспечивает надежный захват и удержание скрутки проводов на протяжении всего срока эксплуатации
  • Нейлоновый корпус полностью изолирует скрутку проводов
  • Гарантированное качество и надежность электрических соединений
  • Зажим накручивается на предварительно зачищенные и соединенные вместе концы проводов
  • Возможность многократного использования
  • Быстрый, легкий и безопасный монтаж
Эксплуатационно-гарантийные сроки

  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет

Основные характеристики



Наименование Цвет корпуса Суммарное сечение (мм²) Размеры (мм) Напряжение (В)
min max L Lв?? d A B P
СИЗ-1 (КВТ)   1.0 3.0 15.0 6.7 2.7 5.4 8.5 6.1 400
СИЗ-2 (КВТ)   1.0 4.5 18.0 8.3 3.0 6.7 9.9 6.9 400
СИЗ-3 (КВТ)   1.5 6.0 22.0 9.3 3.3 8.5 13.5 9.6 690
СИЗ-4 (КВТ)   1.5 9.5 25.0 12.5 4.8 9.9 13.8 10.8 690
СИЗ-5 (КВТ)   4.0 13.0 26.6 13.1 5.4 9.1 15.9 13.0 690

SKU товарные позициицвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Материал контактной части Цвет изоляции Технология монтажа
86561
СИЗ-1 (20шт.) (КВТ) 0.4
1.0/ 1.5/ 2.5
стальной сплав
серый
прочее
86562
СИЗ-2 (10шт.) (КВТ) 0.4
1.0/ 1.5/ 2.5/ 4
стальной сплав
синий
прочее
86563
СИЗ-3 (10шт.) (КВТ) 0.69
1.5/ 2.5/ 4/ 6
стальной сплав
оранжевый
прочее
86564
СИЗ-4 (5шт.) (КВТ) 0.69
1.5/ 2.5/ 4/ 6
стальной сплав
желтый
прочее
86565
СИЗ-5 (5шт.) (КВТ) 0.69
4/ 6/ 10
стальной сплав
красный
прочее

Производитель

Допускается ли монтаж алюминиевых проводов с помощью СИЗ?

  • Нет. Монтаж скрутками СИЗ предполагает соединение только медных проводов. Соединение медных и алюминиевых проводов в одной скрутке также запрещено. Справедливости ради следует отметить, что два известных мировых производителя имеет в своей линейке по одному размеру, специально предназначенному для монтажа алюминиевых проводов. Однако, конструкция у таких зажимов принципиально иная и, помимо прочего, подразумевает заполнение корпуса анти-оксидантной пастой. На российском рынке представлены СИЗ только для монтажа медных проводов.

Сколько проводов можно монтировать одновременно с помощью СИЗ?

  • Количество проводов не может превышать максимально возможного суммарного сечения, указанного в характеристиках для каждого типоразмера СИЗ. На практике суммарное сечение соединяемых проводов, как правило, меньше максимально возможного суммарного сечения. Вообще, если монтаж происходит без предварительной скрутки проводов при помощи пассатижей, а скручивание происходит непосредственно при вращении и затяжки СИЗ, то оптимальное количество соединяемых медных проводов: 2–3. Максимальное — 4. Все зависит от сечения соединяемых скруткой проводов. Чем большего сечения монтируются провода, тем более трудоемким является монтаж и тем меньшее количество проводов могут быть соединены в скрутке.

Нужно ли делать предварительную скрутку проводов до установки и монтажа СИЗ?

  • Для большинства размеров СИЗ такой необходимости нет. Прежде всего это относится ко всему ряду СИЗ-К (КВТ), которые обладают мощным рычагом в виде специальных уступов («крыльев») облегчающих затяжку и крупных размеров СИЗ (N3, 4, 5).Для монтажа без предварительной скрутки необходимо зачистить провода и расположить их концы близко друг к другу, таким образом, чтобы они образовывали острый угол «пирамиды». После этого следует надеть на них колпачок СИЗ таким образом, чтобы концы жил зашли внутрь конуса пружины и, медленно вращая, закрутить по часовой стрелке до упора. При этом провода скрутятся сами от усилия прикладываемого к корпусу зажима при вращении. Предварительное закручивание проводов при помощи пассатижей для одножильных проводов является нарушением правильной технологии. Помимо того, что губки пассатижей уродуют жилу, скрутка, сделанная при помощи пассатижей ,никогда не будет иметь форму правильной, туго завитой и равномерной «косички». Дальше, наверняка, потребуется обрезка кончиков поводов. Да и вообще, если скрутка уже сделана «вручную», зачем нужны СИЗ? Можно обмотать соединение изолентой и считать процесс монтажа можно завершённым.
