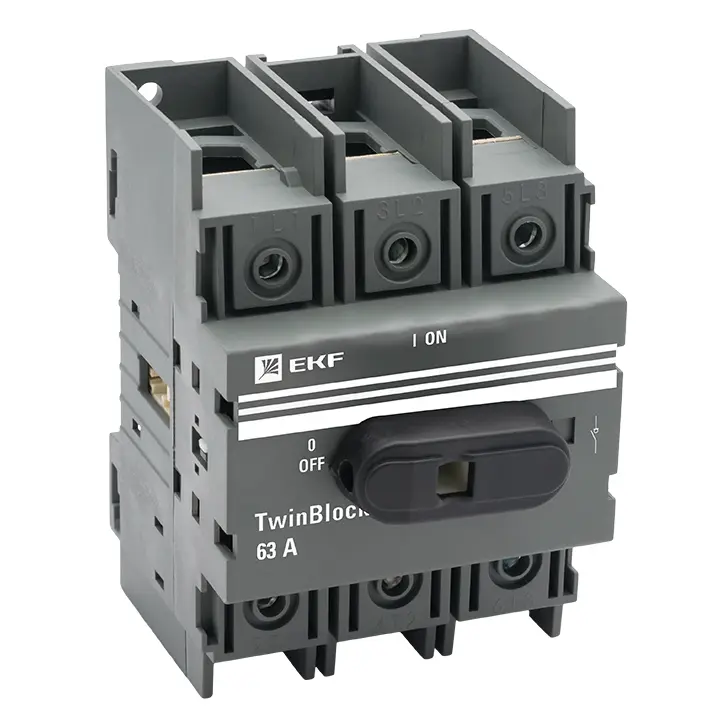

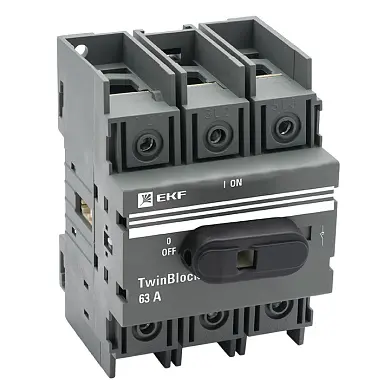

Рубильник 63A 3P c рукояткой управления для прямой установки TwinBlock EKF

Рубильник 63A 3P c рукояткой управления для прямой установки TwinBlock EKF

Артикул: tb-63-3p-f

Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электриче ской энергии. TwinBlock имеют следующие исполнения: • с предустановленной рукояткой управления (80 А, 100 А); • без рукоятки управления (рукоятку необходимо приобретать отдельно). • реверсивные (перекидные) рубильники без рукоятки (рукоятку необходимо приобретать отдельно). Для моделей без рукоятки предусмотрены два типа рукояток: • выносная рукоятка для управления через дверь; • рукоятка управления для прямой установки на рубильник.Выключатели-разъединители серии TwinBlock (модели 160-800 А) имеют возможность подключения дополнительного четвертого полюса. Возможна коммутация алюминиевым и медным проводом.

Техническая спецификация

Статус	Регулярная
Номин. продолжительный ток Iu	63 А
Количество полюсов	3
Количество направлений	1
Номин. кратковременно выдерживаемый ток Icw	1 кА
Условный номин. ток короткого замыкания Iq	13 кА
Гарантийный срок хранения	7
С блокировкой/запираемый (-ая)	Нет
Тип подключения силовой электрич. цепи	Винтовое соединение
Пригоден в качестве устройства аварийной остановки	Да
Тип элемента управления	Поворотный рычаг
Макс. допустимое раб. напряжение Ue AC	690 В
Номинальная мощность в рабочем режиме при AC-23, 400 В	39 кВт
Степень защиты (IP), передняя сторона	IP00
Номин. раб. напряжение	400...690 В
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Моторный привод опционально	Нет
Реверсивный переключатель	Нет
Серия	EKF

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.

Преимущества

Реверсивное исполнение рубильника

Видимый разрыв за счет окошек на фронтальной части рубильника

Независимая от скорости движения руки оператора скорость включения/отключения механизма

Возможность установки выносной рукоятки и рукоятки на корпус рубильника

Антивандальная защита за счет возможности блокировки рукоятки

Возможность установки дополнительного полюса
