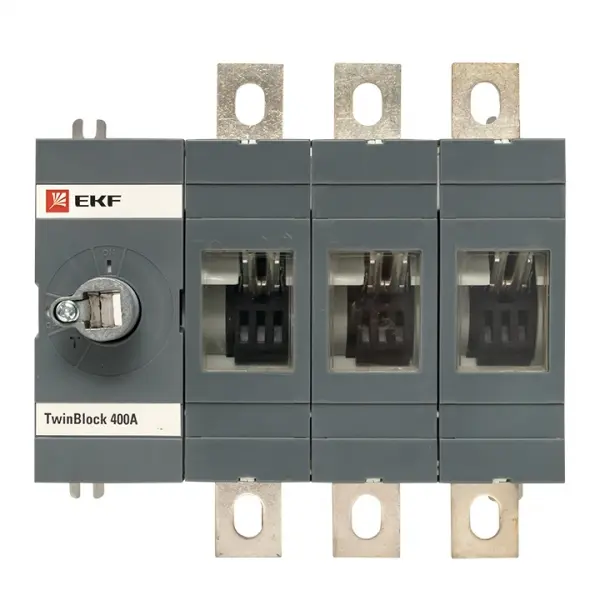

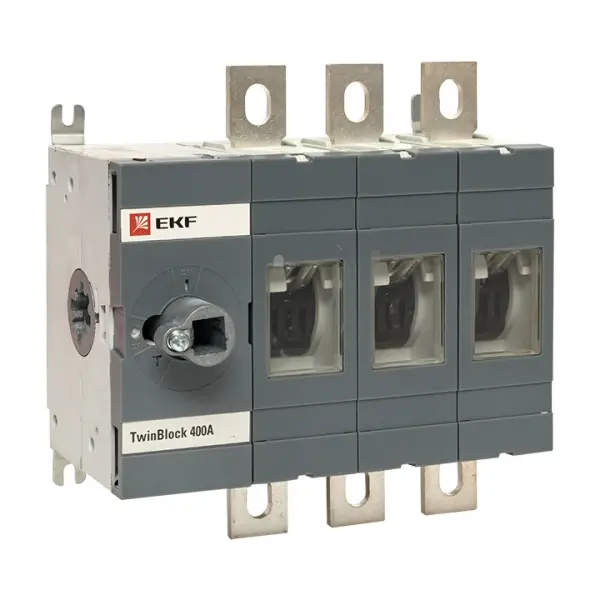

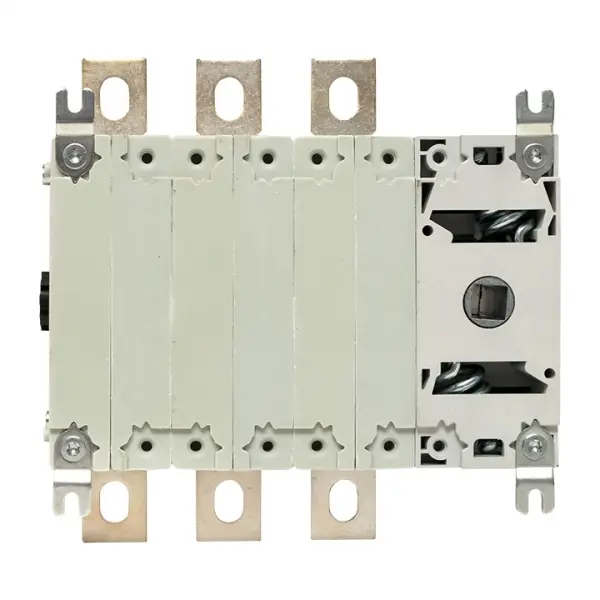

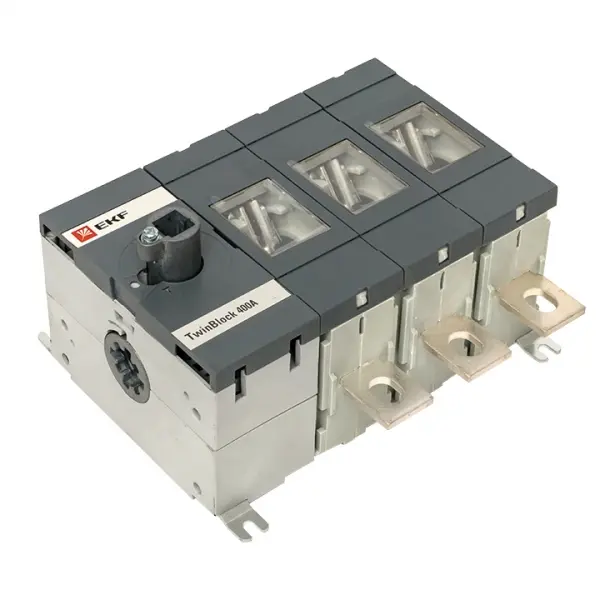

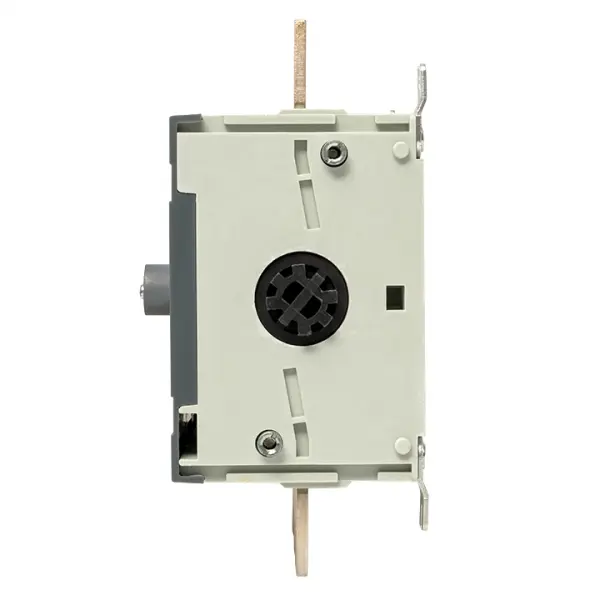

Рубильник 400A 3P без рукоятки управления TwinBlock EKF PROxima

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.

Техническая спецификация

Статус	Регулярная
Номин. продолжительный ток Iu, А	400
Количество полюсов	3
Количество направлений	1
Номин. кратковременно выдерживаемый ток Icw, кА	15
Условный номин. ток короткого замыкания Iq, кА	61,5
Есть штрихкод на каждой штуке товара	Да
Гарантийный срок хранения	7
С блокировкой/запираемый (-ая)	Да
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Макс. допустимое раб. напряжение Ue AC, В	1 000
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт	199
Степень защиты (IP), передняя сторона	IP00
Номин. раб. напряжение, В	400...690
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Моторный привод опционально	Нет
Серия	EKF
