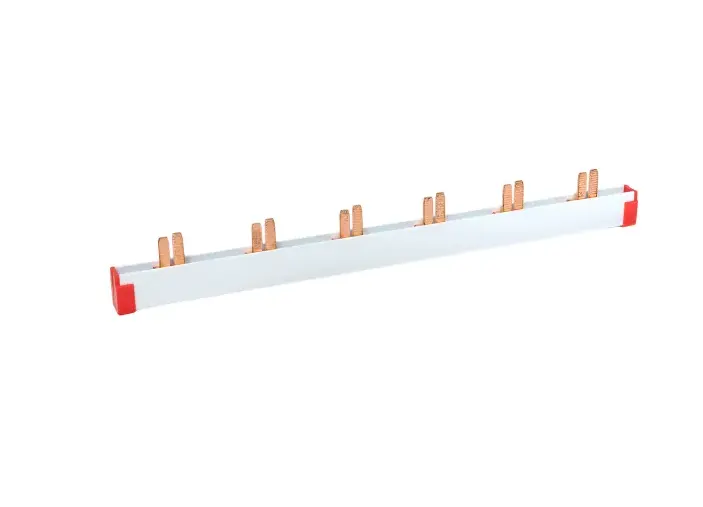

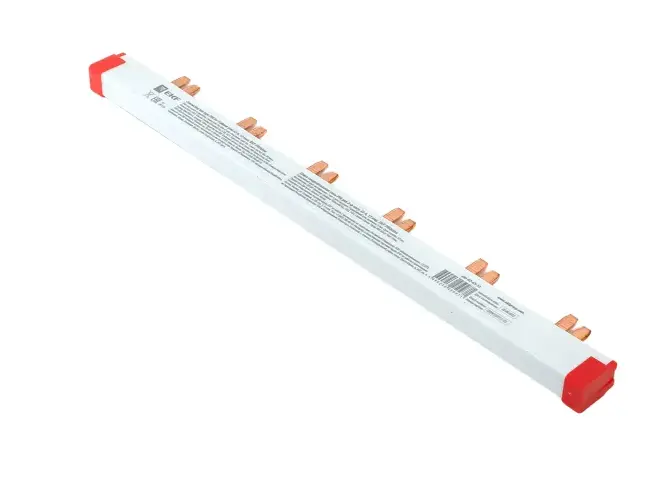

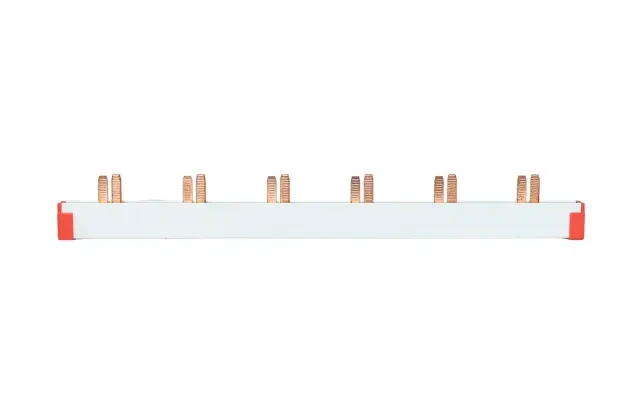

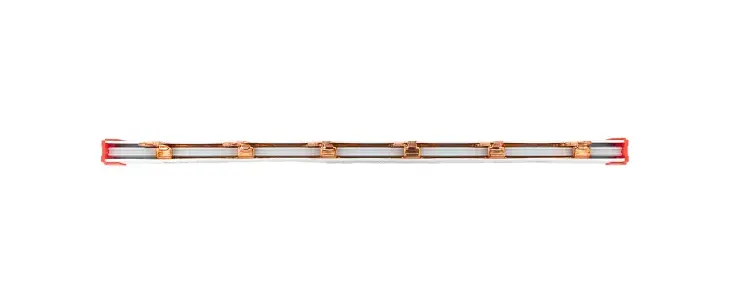

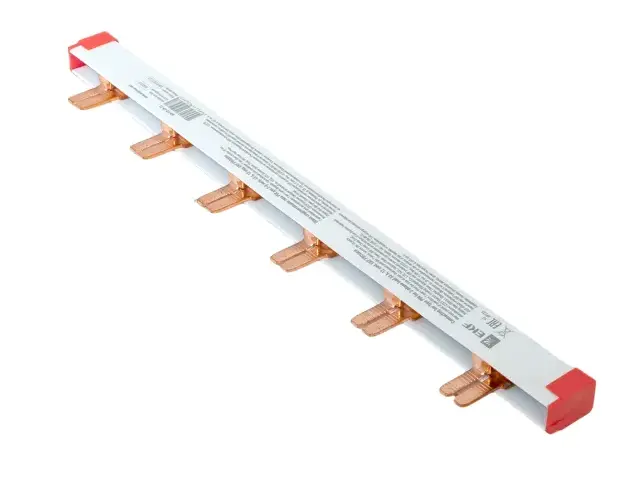

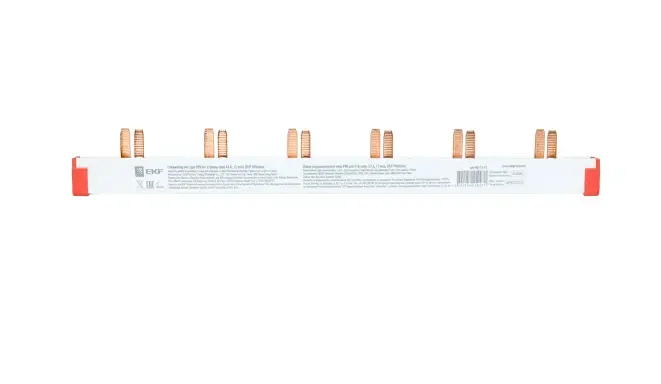

Шина соединительная типа PIN для 2-п нагр. 63А 12 мод. EKF

Артикул: pin-02-63-12

(0)

Консультация уже решила задачи более 3000 клиентов в 2024-м

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

11.50 руб. за 1 шт

В наличии

ЦЕНА для Юр.Лиц

Сравнить

Отложить

Подробнее о доставке

Основные характеристики

Производитель

EKF

Шина соединительная типа PIN для 2-п нагр. 63А 12 мод. EKF

Описание

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Применение

• Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
• Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
• Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
• Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.

Техническая спецификация

Статус	Регулярная
Количество фаз	2
Поперечное сечение, мм²	16
Номин. продолжительный ток Iu, А	63
Количество полюсов	12
Длина, мм	220
Тип подключения	Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw, кА	12 000
Подходит для устройств с N-проводником	Нет
Подходит для количества подключаемых устройств	27
Макс. допустимое раб. напряжение Ue, В	230
Размер шага, мм	17,8
Изолированн.	Да
Условный номин. ток короткого замыкания Iq, кА	12 000
Номин. импульсное напряжение, кВ	4 000
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)	Нет
