Шина соединительная типа PIN для 1-ф нагр. 100А 54 мод. EKF PROxima

Артикул: pin-01-100

(2)

Консультация уже решила задачи более 3000 клиентов в 2024-м

Собственный склад и розничный магазин в наличии 5000 товаров

Доставка 1-3 дня по всем регионам Республики Беларуси

61.94 руб. за 1 шт

В наличии

ЦЕНА для Юр.Лиц

Сравнить

Отложить

Подробнее о доставке

Основные характеристики

Производитель

EKF

Шина соединительная типа PIN для 1-ф нагр. 100А 54 мод. EKF PROxima

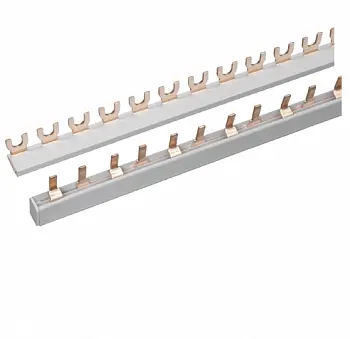

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Техническая спецификация

Статус	Регулярная
Изолированн.	Да
Количество фаз	1
Поперечное сечение	16 мм²
Номин. продолжительный ток Iu	100 А
Количество полюсов	54
Длина	1 000 мм
Условный номин. ток короткого замыкания Iq	15 000 кА
Номин. импульсное напряжение	4 000 кВ
Тип электрического подключения	Штырь (Pin)
Количество модулей (модульная ширина)	54
Номин. кратковременно выдерживаемый ток Icw	15 000 кА
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)	Нет
Подходит для устройств с N-шиной	Нет
Подходит для количества подключаемых устройств	54
Макс. допустимое раб. напряжение Ue	230 В
Размер шага	18 мм

Применение

• Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
• Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
• Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
• Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
