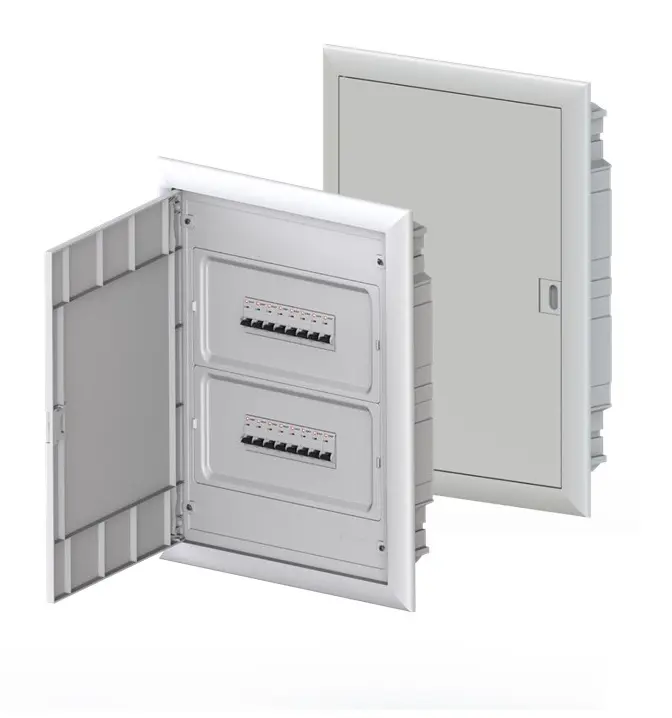

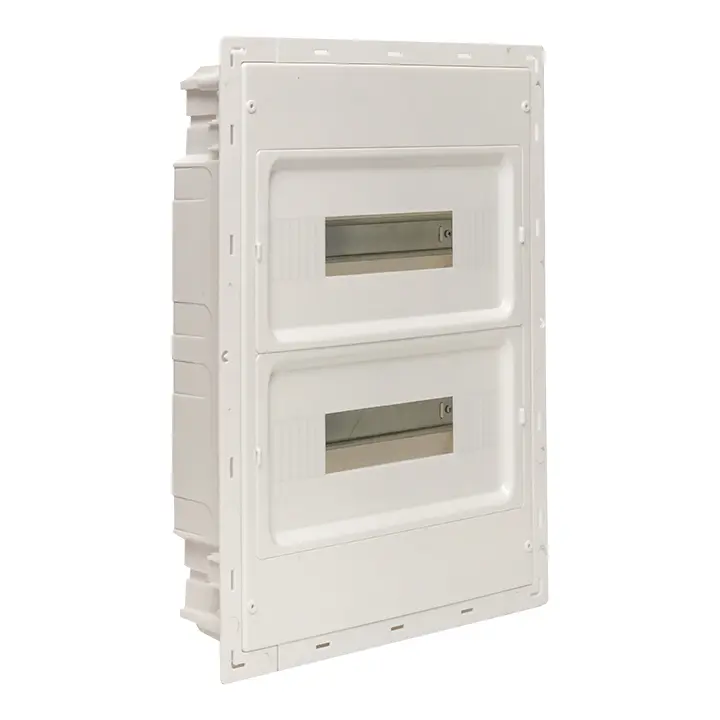

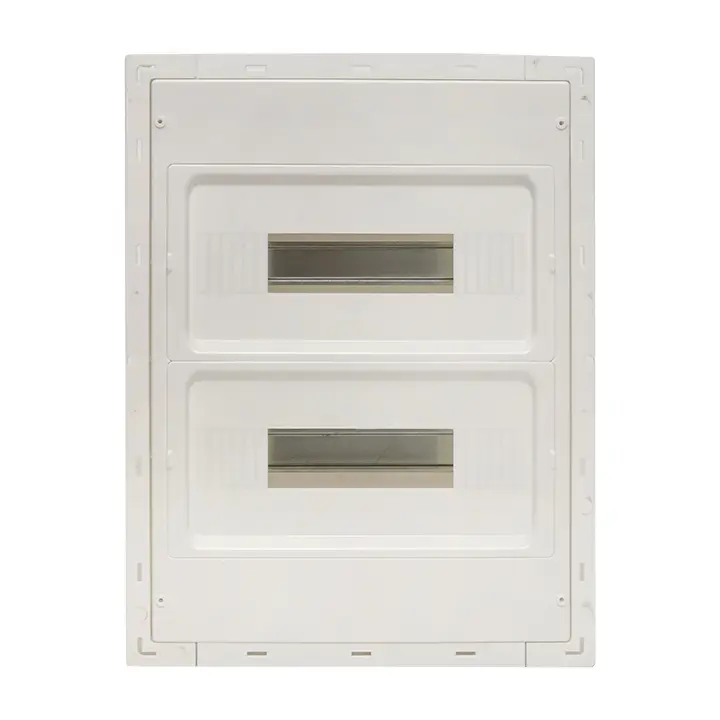

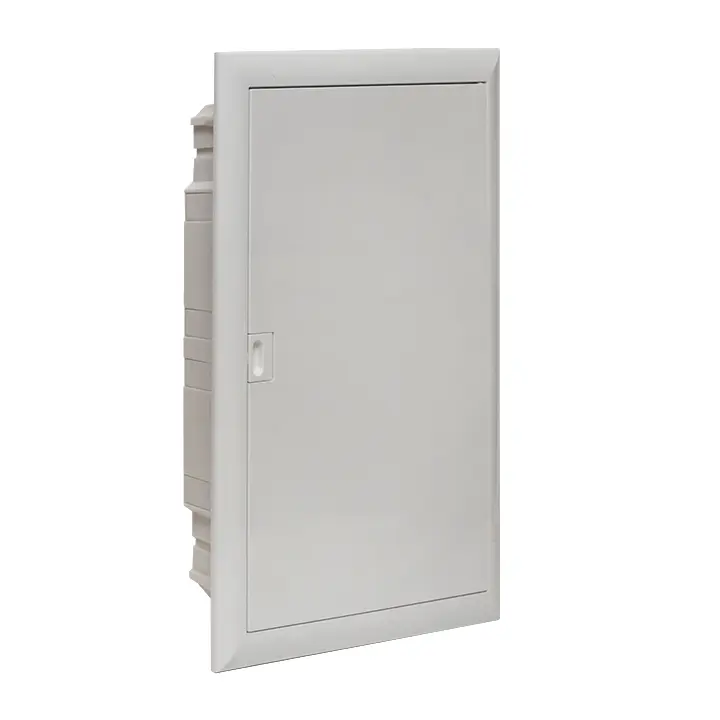

Щит распределительный встраиваемый "ProfiBox" 24+4 модуля IP41 EKF PROxima

Щит распределительный встраиваемый "ProfiBox" 24+4 модуля IP41 EKF PROxima

Корпуса пластиковые серии «ProfiBox» предназначены для сборки как силовых, так и слаботочных щитов. На DIN-рейки устанавливается модульное оборудование. На монтажные платы - антенные разветвители, Wi-Fi роутеры, патч-панели и иное слаботочное оборудование. Щит устанавливается как в бетонные и кирпичные стены, так и в гипсокартон.

Техническая спецификация

Статус	Регулярная
Способ монтажа	Встраивание в стену
Цвет	Белый
Ширина	403 мм
Высота	513 мм

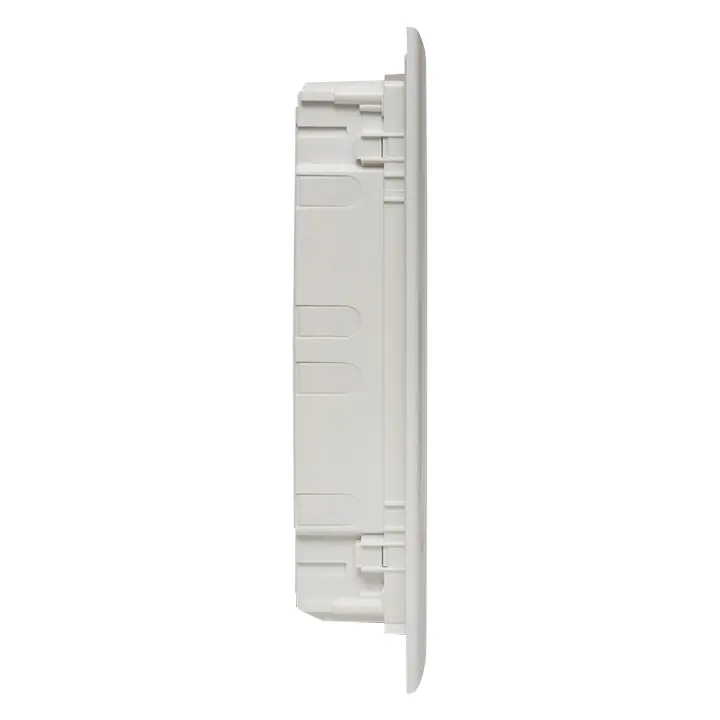

Глубина	105,5 мм
Номер цвета RAL	9 010
С монтажной платой/панелью	Нет
Глубина установочная (встраив.)	90 мм
Количество рядов	2
Тип крышки (наружной)	Дверь (-ца)
EMC-исполнение (электромагнитная совместимость)	Нет
Возможность расширения	Нет
DIN-рейка	Да
Материал корпуса	Пластик
Модульная ширина (общ. кол-во модульных расстояний)	28
Класс безопасности электрооборудования	Класс безопасности 2
Тип закрывающего механизма	Нет (без)
Степень защиты (IP)	IP41
С прозрачн. (светопрониц.) дверцой/крышкой	Нет
С замком	Нет
Модель крышки	Прочее

Применение

Применяются в многоквартирных жилых домах, квартирах бизнесс-класса, офисных центрах, а также частных домостроениях.
Предназначены для:
• дальнейшей сборки щитов распределения электроэнергии;
• защиты сетей от токов перегрузки и короткого замыкания;
• установки различного модульного оборудования. Так же используются в качестве мультимедийных щитов, позволяя установить различное слаботочное оборудование.

Преимущества

Очень много места для монтажа

Съемные кабельные фланцы

Съемное шасси с DIN-рейками

Минимальный зазор между установленными рядом щитами

Соединение щитов по вертикали и горизонтали

Открывание слева – направо и справа – налево

Гребенка для фиксации входящих кабелей

Разметку легко вырезать строительным ножом

Фиксация проводов внутри щита

Регулировка угла наклона рамки с дверью

Комплектация

Щит для модульной автоматики
Арт. profibox-24+4

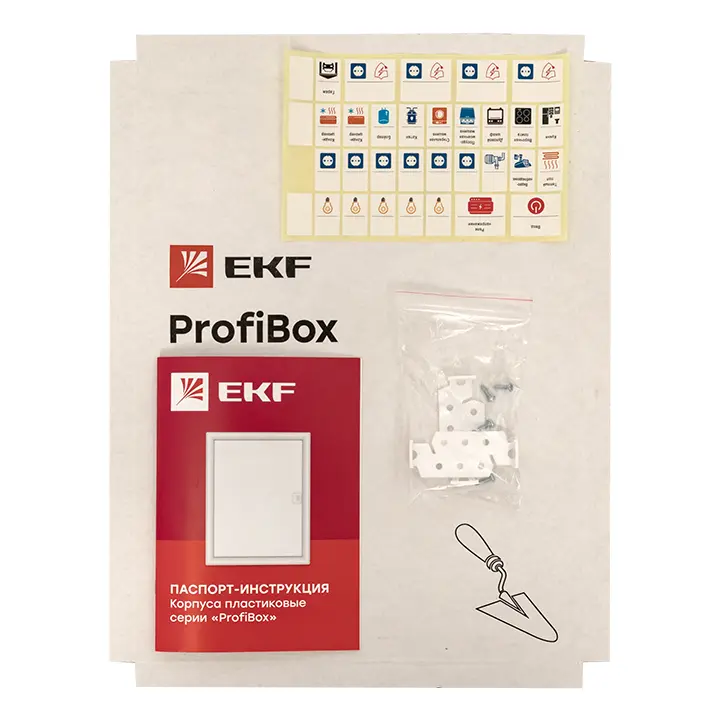

1. Паспорт – 1шт
2. Корпус пластиковый – 1шт

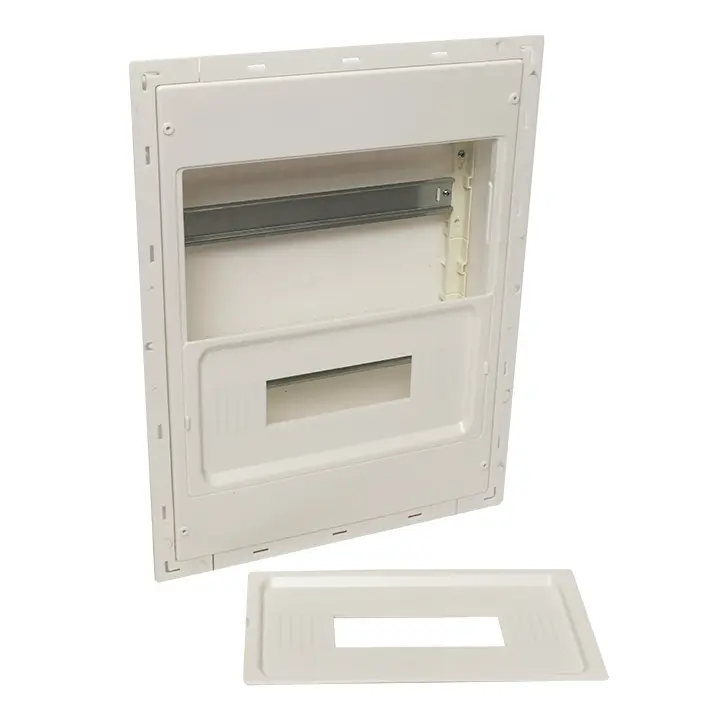

3. Заглушки пластрона – 2шт

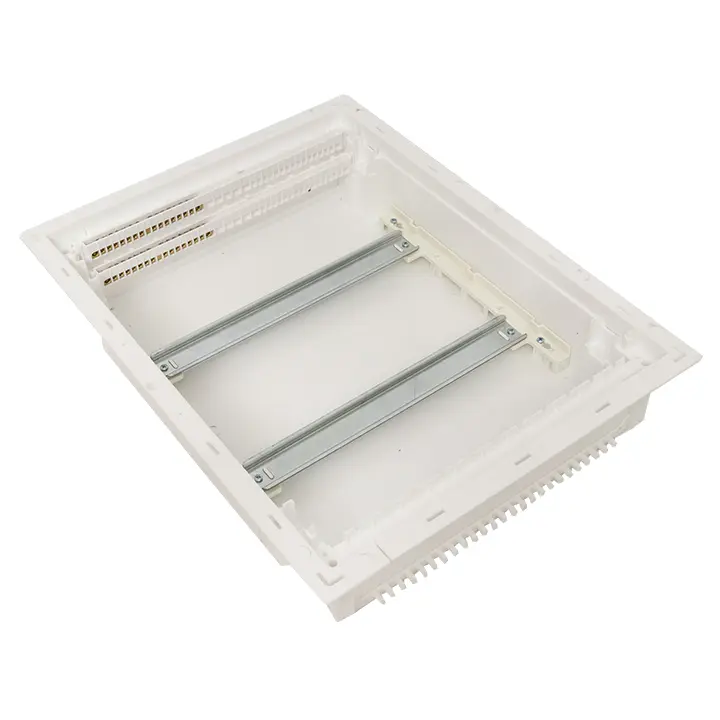

4. DIN-рейки – 2шт
5. Шинный кожух – 2шт
6. Шины N/PE – 2шт на 16 отв.
7. Монтажные пластины – 1 комплект
8. Модульные наклейки – 1 комплект
9. Метизы для кабельных фланцев – 4шт.
Щит для слаботочного оборудования
Арт. profibox-m-24+4
1. Паспорт – 1шт
2. Корпус пластиковый – 1шт
3. Монтажная плата 255х310мм – 1шт
4. Монтажные пластины – 1 комплект
5. Метизы для кабельных фланцев – 4шт.

Паспорт (PDF, 5.1 МБ)
