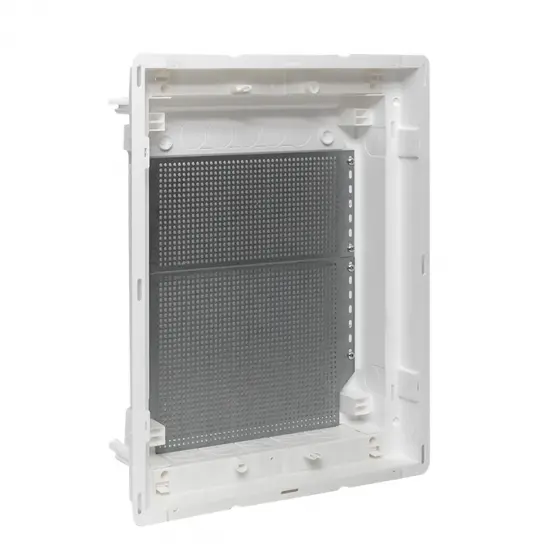

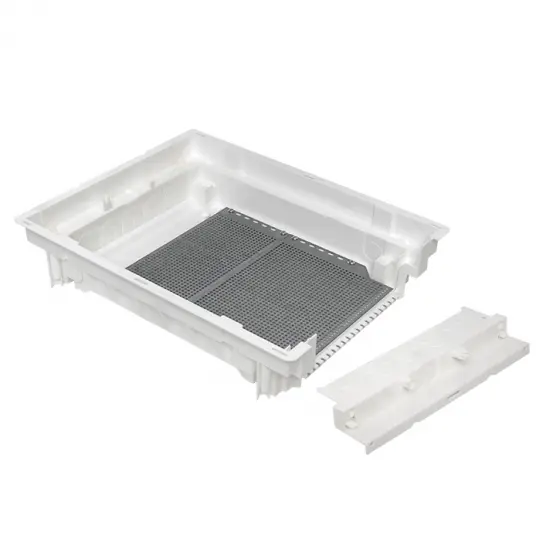

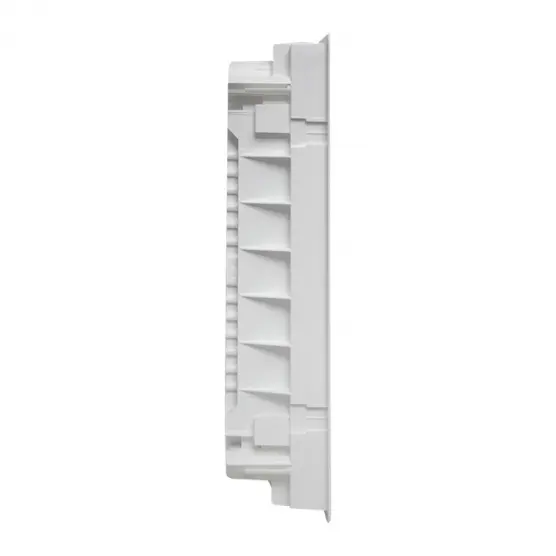

Основание слаботочного щита "Nova" (с монт. платой) 2 габарит IP40 EKF PROxima

Техническая спецификация

Статус	Регулярная
Модель крышки	Нет (без)
Цвет	Белый
Ширина	305мм
Высота	398мм
Глубина	87мм
Номер цвета RAL	9 000
С монтажной платой/панелью	Да
Глубина установочная (встраив.)	90мм
Количество рядов	0
Тип крышки (наружной)	Нет (без)
EMC-исполнение (электромагнитная совместимость)	Нет
Возможность расширения	Нет
Внутр. глубина	65,5мм
DIN-рейка	Нет
Материал переходника	Пластик
Тип закрывающего механизма	Нет (без)
С прозрачн. (светопрониц.) дверцой/крышкой	Нет
С замком	Нет
Серия	PROxima
Гарантийный срок хранения, лет	5
Гарантийный срок эксплуатации, лет	5
Срок службы, лет	10

Применение

Применяются в многоквартирных жилых домах, а так же частных домостроениях.
Предназначены для:
• дальнейшей сборки щитов распределения электроэнергии;
• защиты сетей от токов перегрузки и короткого замыкания;
• установки различного модульного оборудования.
Также используются в качестве мультимедийных щитов, позволяя установить различное слаботочное оборудование.

Комплектация

Основание силового щита:
1. Корпус щита с din-рейками, шинами N/PE, пластроном и двумя съемными фланцами – 1 шт
2. Монтажные пластины – 4 шт
3. Комплект монтажа для полых стен – 4 шт
4. Крепления пластрона – 2 шт
5. Заглушка пластрона на 6 модулей – 1 шт
6. Модульная наклейка – 1 шт
7. Паспорт – 1 шт
Основание слаботочного щита:
1. Корпус щита с монтажными платами и двумя съемными фланцами – 1 шт
2. Монтажные пластины – 4 шт
3. Комплект монтажа для полых стен – 4 шт
4. Паспорт – 1 шт
Основание комбинированного щита:
1. Корпус щита с din-рейками, шинами N/PE, пластроном и двумя съемными фланцами – 1 шт
2. Монтажные пластины – 4 шт
3. Комплект монтажа для полых стен – 4 шт
4. Крепления пластрона – 2 шт
5. Заглушка пластрона на 6 модулей – 1 шт
6. Модульная наклейка – 1 шт
7. Перегородка с креплением и модульной розеткой – 1 шт
8. Паспорт – 1 шт
Пластиковая дверь:
1. Дверь с рамкой – 1 шт
2. Защелка для установки и регулировки двери – 4 шт
Металлическая (с перфорацией) дверь:
1. Дверь с рамкой – 1 шт
2. Защелка для установки и регулировки двери – 4 шт
3. Крепление двери в двух точках – 2 шт
