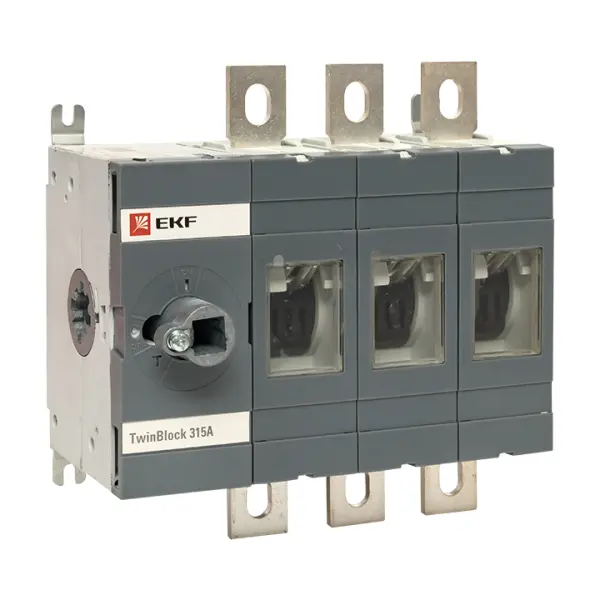

Рубильник 315A 3P без рукоятки управления TwinBlock EKF

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.

Техническая спецификация

Статус	Регулярная
Номин. продолжительный ток Iu, А	315
Количество полюсов	3
Количество направлений	1
Номин. кратковременно выдерживаемый ток Icw, кА	15
Условный номин. ток короткого замыкания Iq, кА	61,5
Есть штрихкод на каждой штуке товара	Да
Гарантийный срок хранения	7
С блокировкой/запираемый (-ая)	Да
Тип подключения силовой электрич. цепи	Болтовое соединение
Пригоден в качестве устройства аварийной остановки	Да
Тип элемента управления	Поворотный рычаг
Макс. допустимое раб. напряжение Ue AC, В	690
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт	156
Степень защиты (IP), передняя сторона	IP00
Номин. раб. напряжение, В	400...690
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Моторный привод опционально	Нет
Серия	EKF

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	4
Единица хранения	Штука	Штука	Упаковка
Штрих-код	4690216125770	4690216125770	14690216125777
Вес брутто, кг	3.1250	3.1250	11.6900
Объем, м³	0.00616000	0.00616000	0.02784000
Длина, м	0.2000	0.2000	0.3900
Ширина, м	0.2800	0.2800	0.3050
Высота, м	0.1100	0.1100	0.2250
