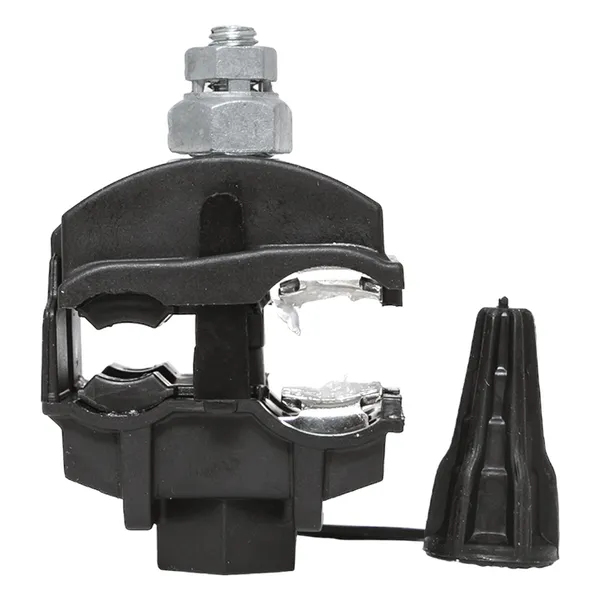

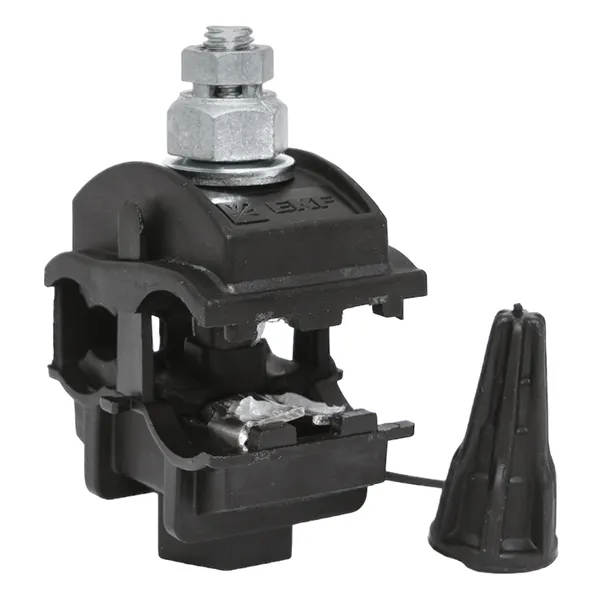

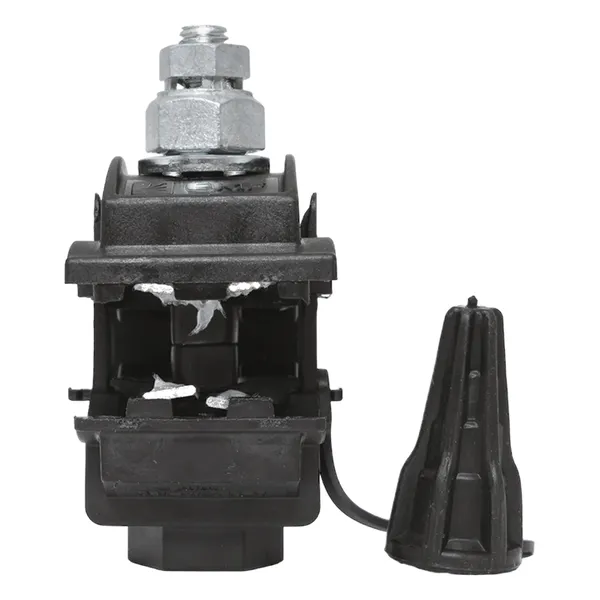

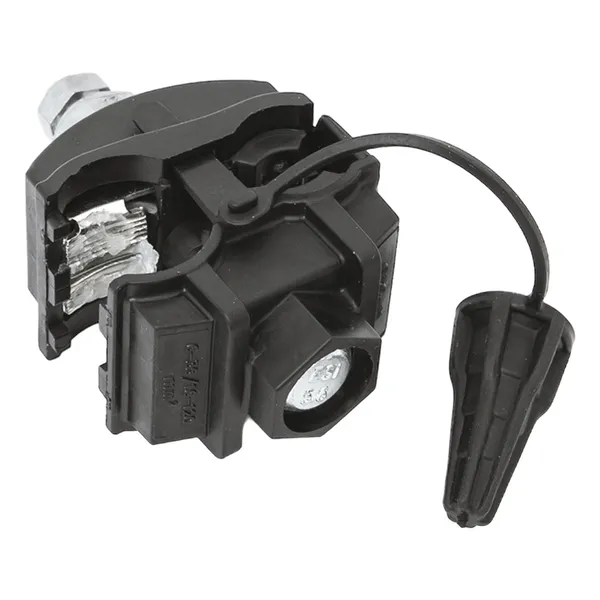

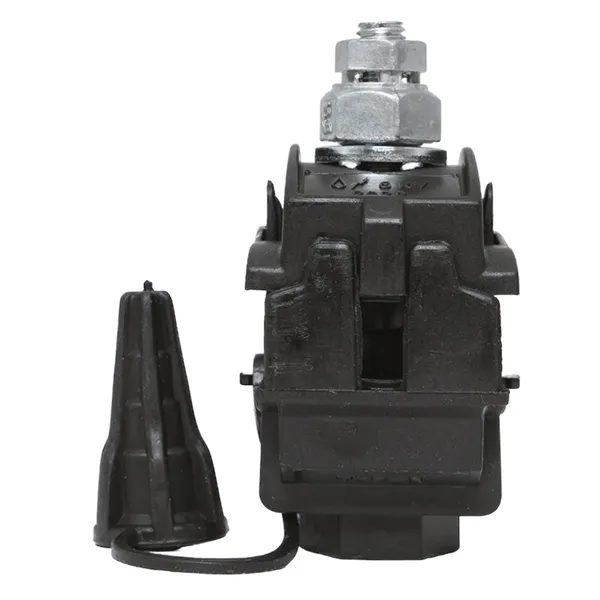

Зажим прокалывающий ответвительный N640 16-120 мм2 / 6-35 мм2 (голый провод / СИП) EKF

New

Артикул: n-640

(0)

Зажим прокалывающий ответвительный N640 16-120 мм2 / 6-35 мм2 (голый провод / СИП) EKF
Описание

Зажим типа n-640 предназначен для создания герметичного электрического соединения изолированного провода СИП и неизолированного магистрального провода ВЛ. Контакт с изолированным проводом обеспечивается прокалыванием изоляции, с неизолированным проводом – прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из луженного алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.

Техническая спецификация

Статус	Регулярная
Номин. поперечное сечение магистрали, мм²	16...150
Номин. поперечное сечение ответвления, мм²	6...50
Материал проводника ответвления	Алюминий
Изолированный зажим	Да
Тип канала зажима проводника магистрали	Открыто с обеих сторон
Тип канала зажима проводника ответвления	Открыто с обеих сторон
Материал проводника магистрали	Алюминий
Температура эксплуатации, °C	-60...50
Температура монтажа, °C	-20...50
Гарантийный срок эксплуатации, лет	7
Серия	PROxima
Тип соединения	Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
Защитное покрытие поверхности	Без покрытия (голый)
Гарантийный срок хранения, лет	7
Тип изделия/компонента	Зажим изолированный
Материал изделия	Стеклоармированный полиамид
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ1
Материал контактных пластин	Алюминиевый сплав

Паспорта

Паспорт «Зажим прокалывающий ответвительный N EKF»(PDF, 86.0 КБ)

18.12 руб. за 1 шт

Под заказ

Заказать товар

Сравнить

Доставка 1-3 дня

Подробнее о доставке

Основные характеристики

Производитель

EKF

Зажимы прокалывающие ЗПК с резиновым корпусом

тип: ЗПК

Предназначен для выполнения ответвления от проводов СИП методом прокалывания изоляции с зачисткой провода ответвления. Может быть использован для обеспечения соединения с заземляющим спуском нулевой жилы
Зажим изготовлен из прочного алюминиевого сплава
Защитный корпус изготовлен из резины, стойкой к воздействию погодно-климатических условий и ультрафиолетового излучения
Для выполнения ответвления сечением 1,5–2,5 мм² предварительно зачищенный провод необходимо сложить вдвое и скрутить
Вес: 0.12 кг

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 10 лет

Срок службы 40 лет

SKU	товарные позиции	Краткая характеристика
59360	ЗПК 35–95/4–54	•Сечение (мм²) магистраль: 35-95; •Сечение (мм²) ответвление: 2.5-4/54; •Головка болта (мм): 10; •Момент затяжки (Нм): 7; •Максимальный ток: 145А; •Вес: 120г;
