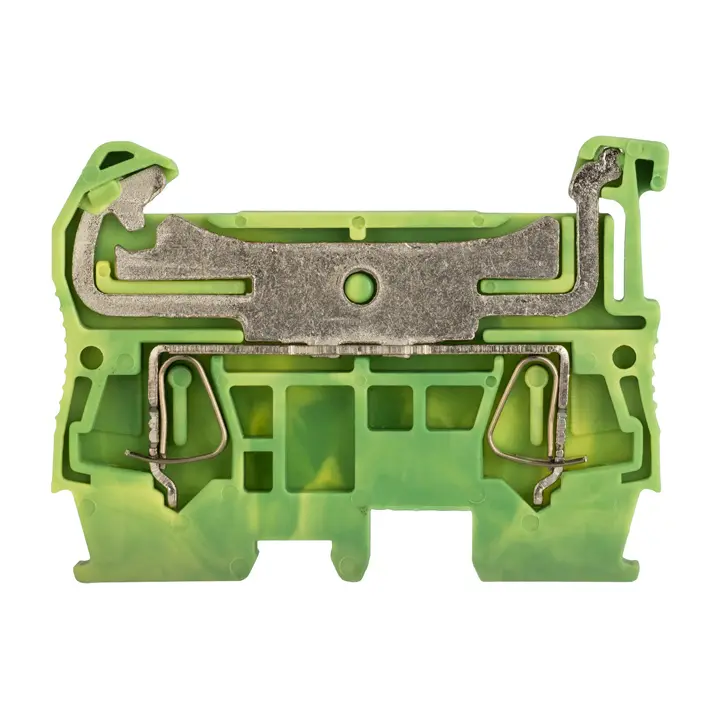

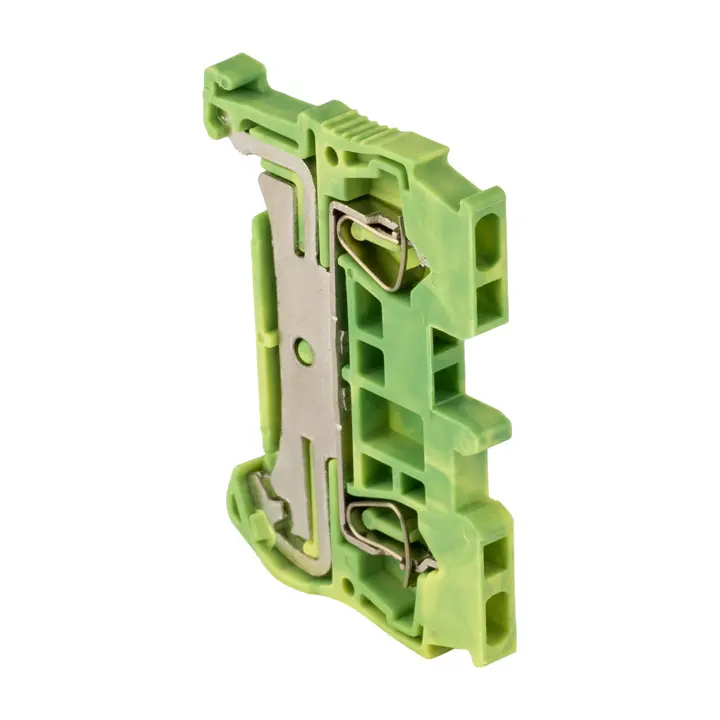

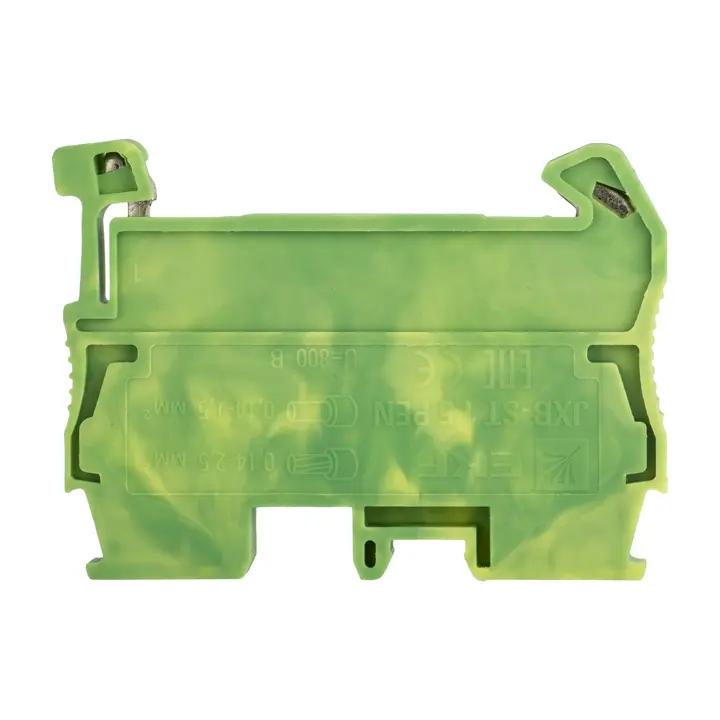

Колодка клеммная пружинная JXB-ST-1.5 земля EKF PROxima

Колодка клеммная пружинная JXB-ST-1.5 земля EKF PROxima

Артикул: plc-jxb-st-1.5-pen

Колодки клеммные JXB-ST JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особоепреимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подводпроводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый,желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.

Техническая спецификация

Статус	Регулярная
Цвет	Желто-зеленый
Количество уровней	1
Длина	48,9 мм
Количество зажимов на 1 уровень	2
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0.14...2.5 мм²
Ширина/размер ячейки	4,2 мм
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	0.14...1.5 мм²
Высота (на мин. возможной высоте установки)	36,9 мм
Номин. напряжение	800...800 В
Позиция соединения	Сверху
Способ монтажа	DIN-рейка
Требуется торцевая пластина	Да
Материал изоляции корпуса	Полиамид (PA)
Тип электрич. соединения 1	Соединение с пружинным зажимом
Тип электрич. соединения 2	Соединение с пружинным зажимом
Проверено на взрывобезопасность по версии "Ex e"	Нет
Рабочая температура	-40...80 °C
Соединенные внутри уровни (между собой)	Нет
Класс воспламеняемости изоляц. материала согл. UL94	V0
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	0.14...1.5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	0.14...1.5 мм²
Гарантийный срок хранения, лет	7
Гарантийный срок эксплуатации, лет	7
Срок службы, лет	10
Производитель	EKF
Наличие сертификата ТРТС	Да

Применение

Колодки клеммные самозажимные предназначены для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
Применение:
• Шкафы, щиты, сборки
• В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и т.д.)

Преимущества

Корпус выполнен из качественного полиамида, не подверженного иссыханию и растрескиванию

Токоведущая пластина выполнена из меди

Возможность использования специальной перемычки экономит время монтаж

Автоматическая фиксация клеммы на DIN-рейку обеспечивает быстроту монтажа

Подпружинный контакт обеспечивает надежную фиксацию проводника
