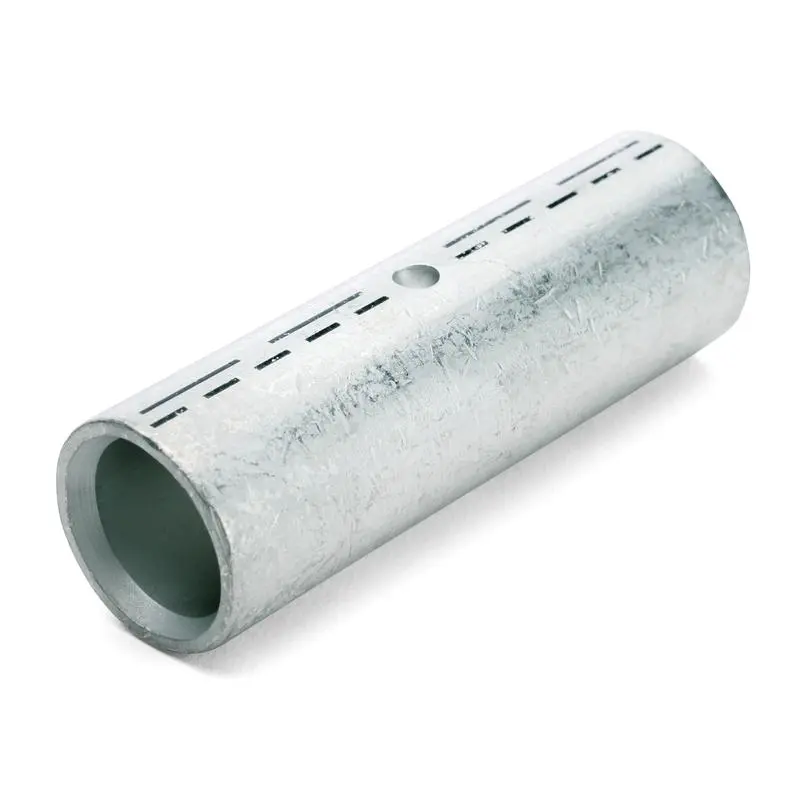

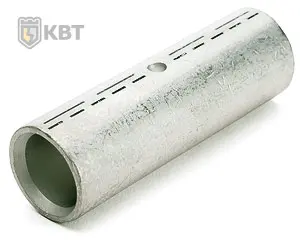

Гильзы медные под опрессовку луженые ГМЛ(DIN)

ГМЛ(DIN) (DIN 46267)

• Предназна­че­ны для со­еди­не­ния опрессовкой медных ка­бе­лей и про­во­дов
• Материал: рафинированная медь мар­ки М1
• Покрытие: олово-висмутовое электролитическое лужение
• Рабочее напряжение: до 10 кВ
• Гильзы имеют сквозную конструкцию и стопорную запрессовку по центру для определения глубины заведения кабельных жил
• На гильзах нанесена двухдорожечная разметка, определяющая местоположение и количество опрессовок в зависимости от ширины матриц
• Внутренний и внешний диаметры гильз DIN 46267 соответствуют размерам труб, из которых изготавливаются наконечники DIN 46235
•

•  Эксплуатационно-гарантийные сроки
• Гарантийный срок хранения 5  лет
• Гарантийный срок эксплуатации 5  лет
• Срок службы 25  лет
•



  SKU	товарные позиции	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
  65252	ГМЛ(DIN)-6	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65253	ГМЛ(DIN)-10	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65254	ГМЛ(DIN)-16	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65255	ГМЛ(DIN)-25	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65256	ГМЛ(DIN)-35	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65257	ГМЛ(DIN)-50	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65258	ГМЛ(DIN)-70	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65259	ГМЛ(DIN)-95	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65260	ГМЛ(DIN)-120	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65261	ГМЛ(DIN)-150	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65262	ГМЛ(DIN)-185	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65263	ГМЛ(DIN)-240	240	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65264	ГМЛ(DIN)-300	300	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65265	ГМЛ(DIN)-400	400	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65266	ГМЛ(DIN)-500	500	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  65267	ГМЛ(DIN)-625	630	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  81535	ГМЛ(DIN)-800	800	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
  81537	ГМЛ(DIN)-1000	1000	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка

Какие медные наконечники лучше – луженые или нелуженые?

• Оба типа наконечников хороши. Вопрос, в каких условиях предполагается их эксплуатация. Например, если монтаж происходит в условиях континентального климата (в Сибири, Казахстане) или в засушливых районах (Узбекистане или Туркмении), можно без ограничения использовать нелуженые медные наконечники. Однако, если электрические установки эксплуатируются в условиях морского климата (не важно, субтропики это или арктический холодный климат, как на Кольском), либо ситуация с загрязнением атмосферы оставляет желать лучшего (как в Москве), луженые наконечники скорее обязательны.

Какая принципиальная разница между наконечниками по стандартам ГОСТ и DIN?

• Помимо очевидной разницы в стране происхождения стандарта, медные наконечники по DIN отличаются от медных наконечников по ГОСТ по следующим параметрам: – У наконечников по DIN более длинный хвостовик. – Внутренний диаметр хвостовика наконечников DIN рассчитан по 2-3-му классу гибкости, в ГОСТ — по 6-му. То есть внутренний диаметр наконечников по ГОСТ больше, чем у наконечников по DIN. – Есть различие в толщине трубы, из которой изготавливаются наконечники. У медных наконечников по ГОСТ, на мелких сечениях, труба толще, чем у наконечников по DIN, на крупных – тоньше. В целом, на наш взгляд, толщина стенок более продумана и правильно распределена по размерам в стандарте DIN 46235. – Наличие маркировочных рисок, указывающих на месторасположение и количество опрессовок на хвостовике наконечников по DIN. – Размеры лопатки у наконечников по ГОСТ унифицированы и не зависят от диаметра крепежного отверстия. В наконечниках по DIN длина лопатки зависит от величины крепежного отверстия под болт. Она такая, какая необходима: ни больше ни меньше.
