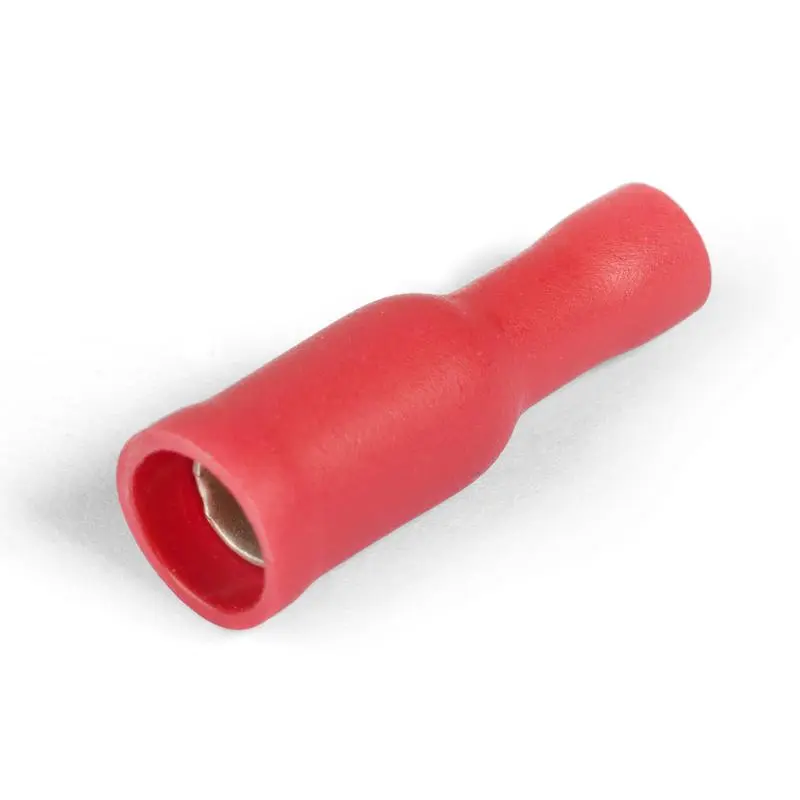

Разъемы штекерные изолированные (мама) РШИ-М

по ТУ 3424-001-59861269-2004

• Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
• Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
• Термостойкость изоляции: 75 °C
• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Максимальное напряжение: 400 В
• Особенности конструкции:
  • соединение штекерных разъемов «мама-папа» образует полностью изолированный контур
  • специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
  • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
• Комплиментарны ответным разъемам РШИ-П
• Опрессовка проводника поверх изолирующего корпуса



Наименование	Сечение (мм²)	Ток, А	D(мм)	L(мм)	dв??(мм)
РШИ-М 1.5-4	0.5–1.5	10	3.9	24.6	1.7
РШИ-М 2.5-4	1.5-2.5	15	3.9	24.7	2.3

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
