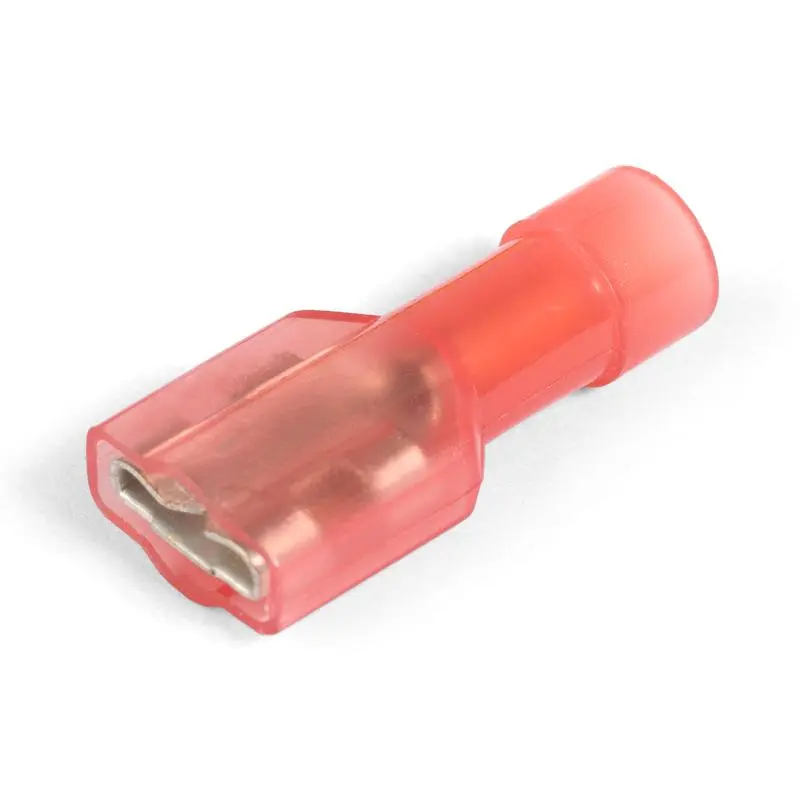

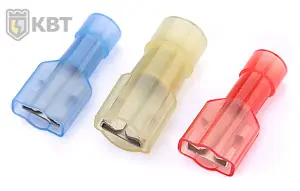

Разъемы плоские полностью изолированные (мама) в нейлоновом корпусе РПИ-М(н)

по ТУ 3424-001-59861269-2004

• Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
• Материал изоляции: самозатухающий нейлон. Не содержит галогенов
• Термостойкость изоляции: 105 °C
• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Максимальное напряжение: 400 В
• Особенности конструкции:
  • полностью изолированная конструкция
  • исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
  • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
  • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
• Комплиментарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
• Опрессовка проводника поверх изолирующего корпуса

Наименование	Сечение (мм²)	Ток, А	Размер контакта	B(мм)	L(мм)	dв??(мм)	S(мм)
РПИ-М(н) 1.5-(6.3)	0.5–1.5	10	6.3х0.8 мм	6.6	21.8	1.7	0.4
РПИ-М(н) 2.5-(6.3)	1.5–2.5	15	6.3х0.8 мм	6.6	21.8	2.3	0.4
РПИ-М(н) 6.0-(6.3)	4.0–6.0	24	6.3х0.8 мм	6.6	23.4	3.4	0.4

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
